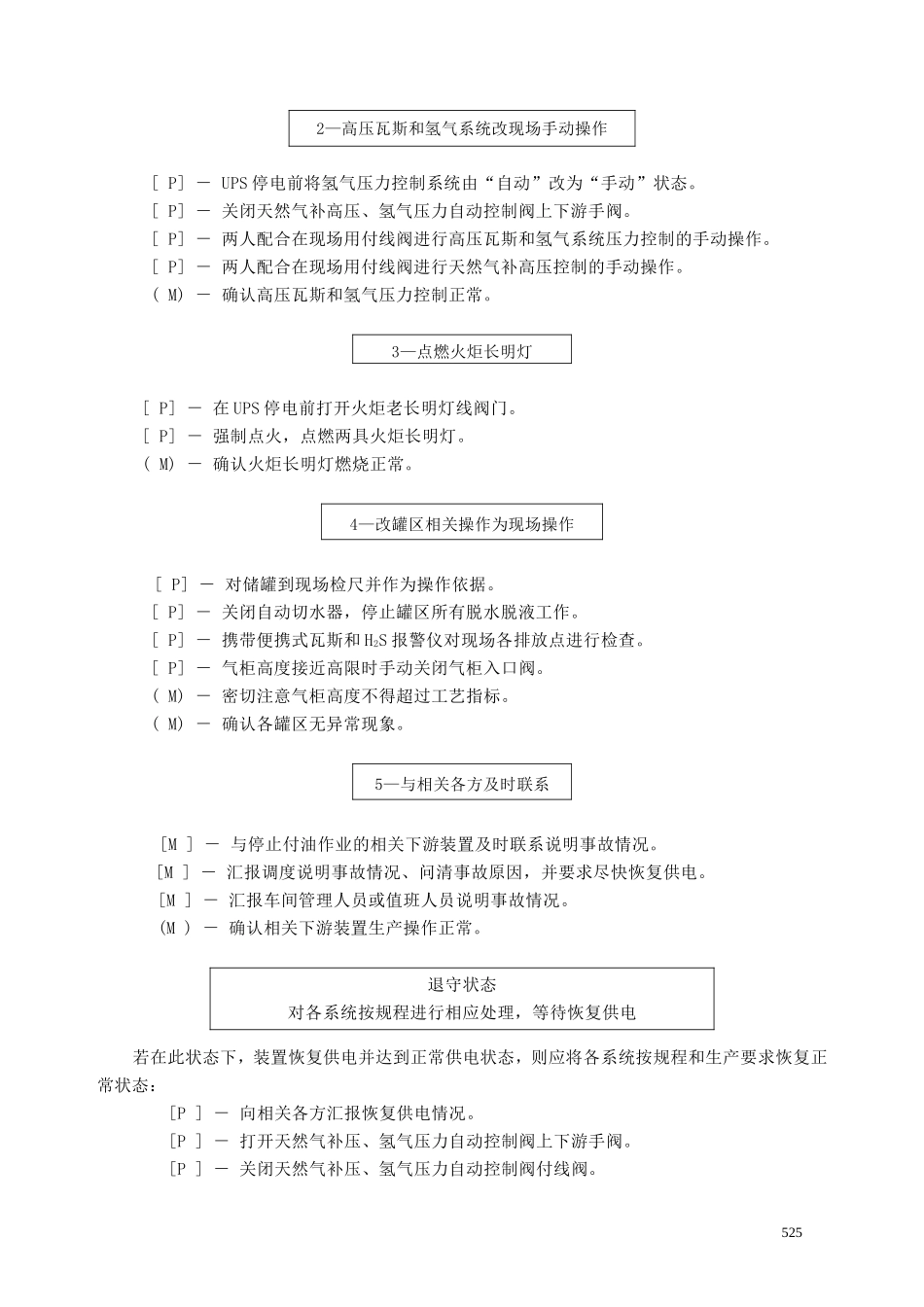

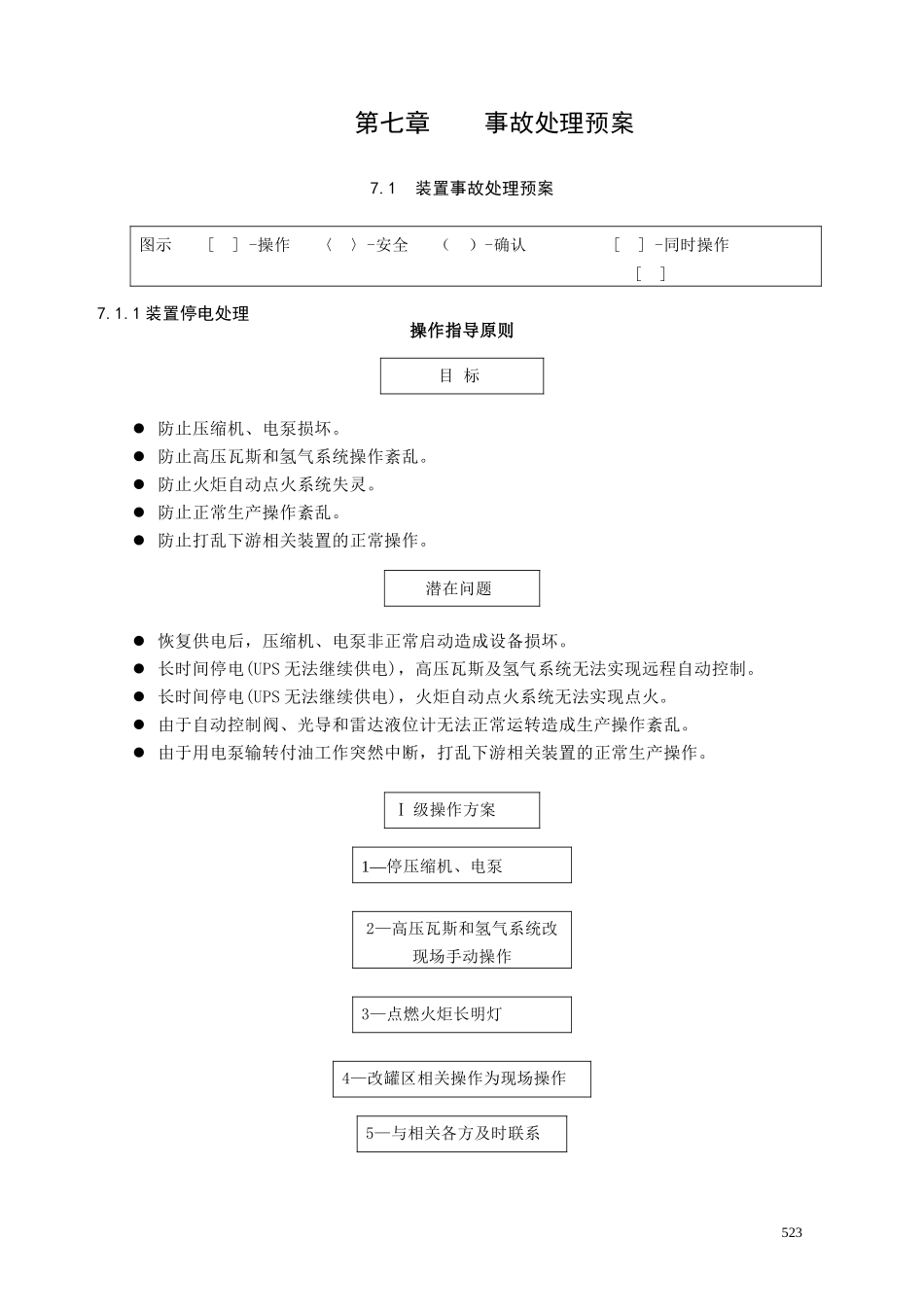

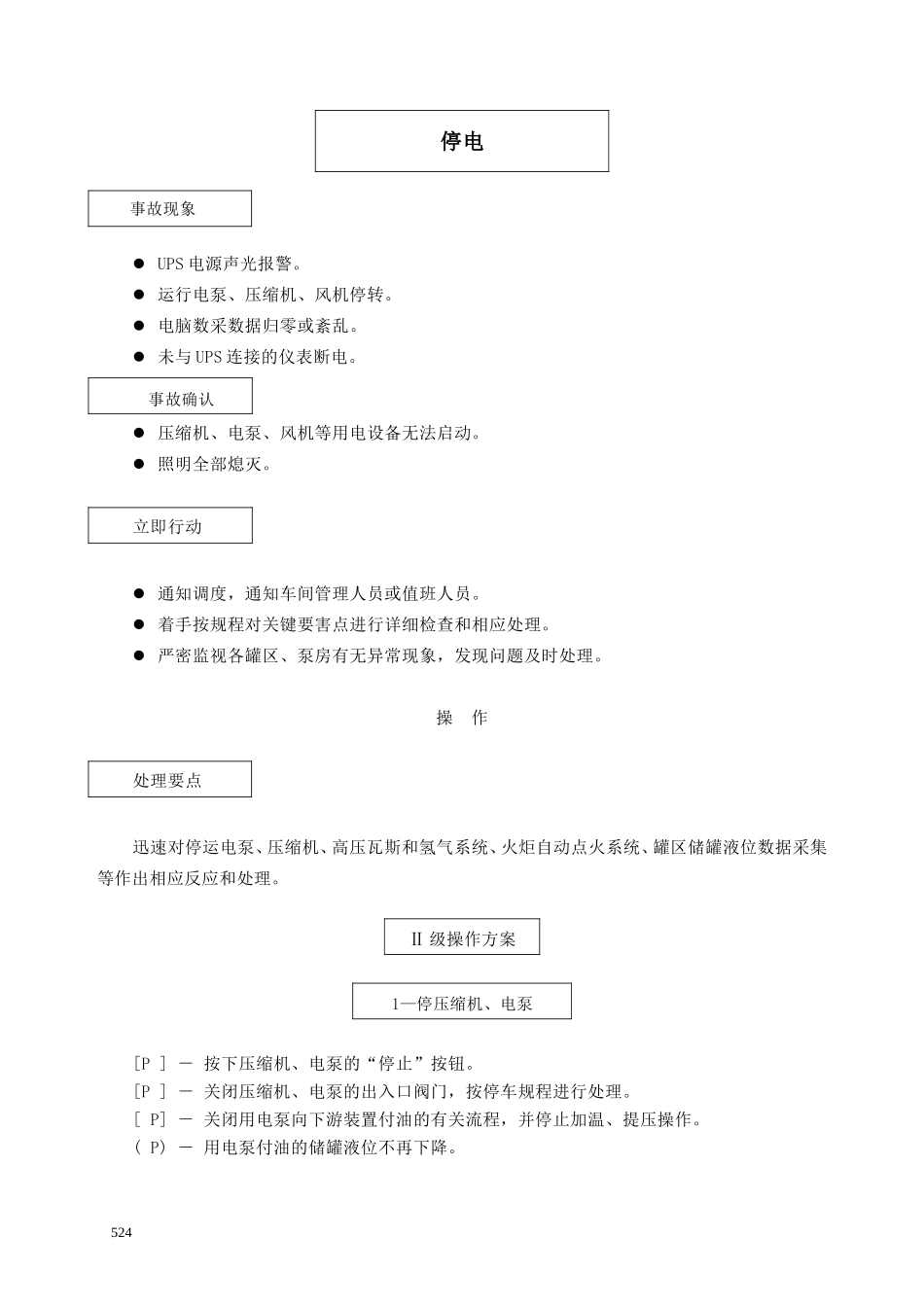

第七章事故处理预案7.1 装置事故处理预案图示 [ ] -操作 〈 〉-安全 ( )-确认 [ ] -同时操作 [ ]7.1.1 装置停电处理操作指导原则目 标 防止压缩机、电泵损坏。 防止高压瓦斯和氢气系统操作紊乱。 防止火炬自动点火系统失灵。 防止正常生产操作紊乱。 防止打乱下游相关装置的正常操作。潜在问题 恢复供电后,压缩机、电泵非正常启动造成设备损坏。 长时间停电(UPS 无法继续供电),高压瓦斯及氢气系统无法实现远程自动控制。 长时间停电(UPS 无法继续供电),火炬自动点火系统无法实现点火。 由于自动控制阀、光导和雷达液位计无法正常运转造成生产操作紊乱。 由于用电泵输转付油工作突然中断,打乱下游相关装置的正常生产操作。Ⅰ 级操作方案1—停压缩机、电泵2—高压瓦斯和氢气系统改现场手动操作3—点燃火炬长明灯4—改罐区相关操作为现场操作5—与相关各方及时联系523停电事故现象 UPS 电源声光报警。 运行电泵、压缩机、风机停转。 电脑数采数据归零或紊乱。 未与 UPS 连接的仪表断电。 压缩机、电泵、风机等用电设备无法启动。 照明全部熄灭。 立即行动 通知调度,通知车间管理人员或值班人员。 着手按规程对关键要害点进行详细检查和相应处理。 严密监视各罐区、泵房有无异常现象,发现问题及时处理。操 作处理要点 迅速对停运电泵、压缩机、高压瓦斯和氢气系统、火炬自动点火系统、罐区储罐液位数据采集等作出相应反应和处理。Ⅱ 级操作方案1—停压缩机、电泵[P ] - 按下压缩机、电泵的“停止”按钮。[P ] - 关闭压缩机、电泵的出入口阀门,按停车规程进行处理。[ P] - 关闭用电泵向下游装置付油的有关流程,并停止加温、提压操作。( P) - 用电泵付油的储罐液位不再下降。事故确认5242—高压瓦斯和氢气系统改现场手动操作 [ P] - UPS 停电前将氢气压力控制系统由“自动”改为“手动”状态。 [ P] - 关闭天然气补高压、氢气压力自动控制阀上下游手阀。 [ P] - 两人配合在现场用付线阀进行高压瓦斯和氢气系统压力控制的手动操作。 [ P] - 两人配合在现场用付线阀进行天然气补高压控制的手动操作。 ( M) - 确认高压瓦斯和氢气压力控制正常。3—点燃火炬长明灯 [ P] - 在 UPS 停电前打开火炬老长明灯线阀门。 [ P] - 强制点火,点燃两具火炬长明灯。 ( M) - 确认火炬长明灯燃烧正常。 4...
