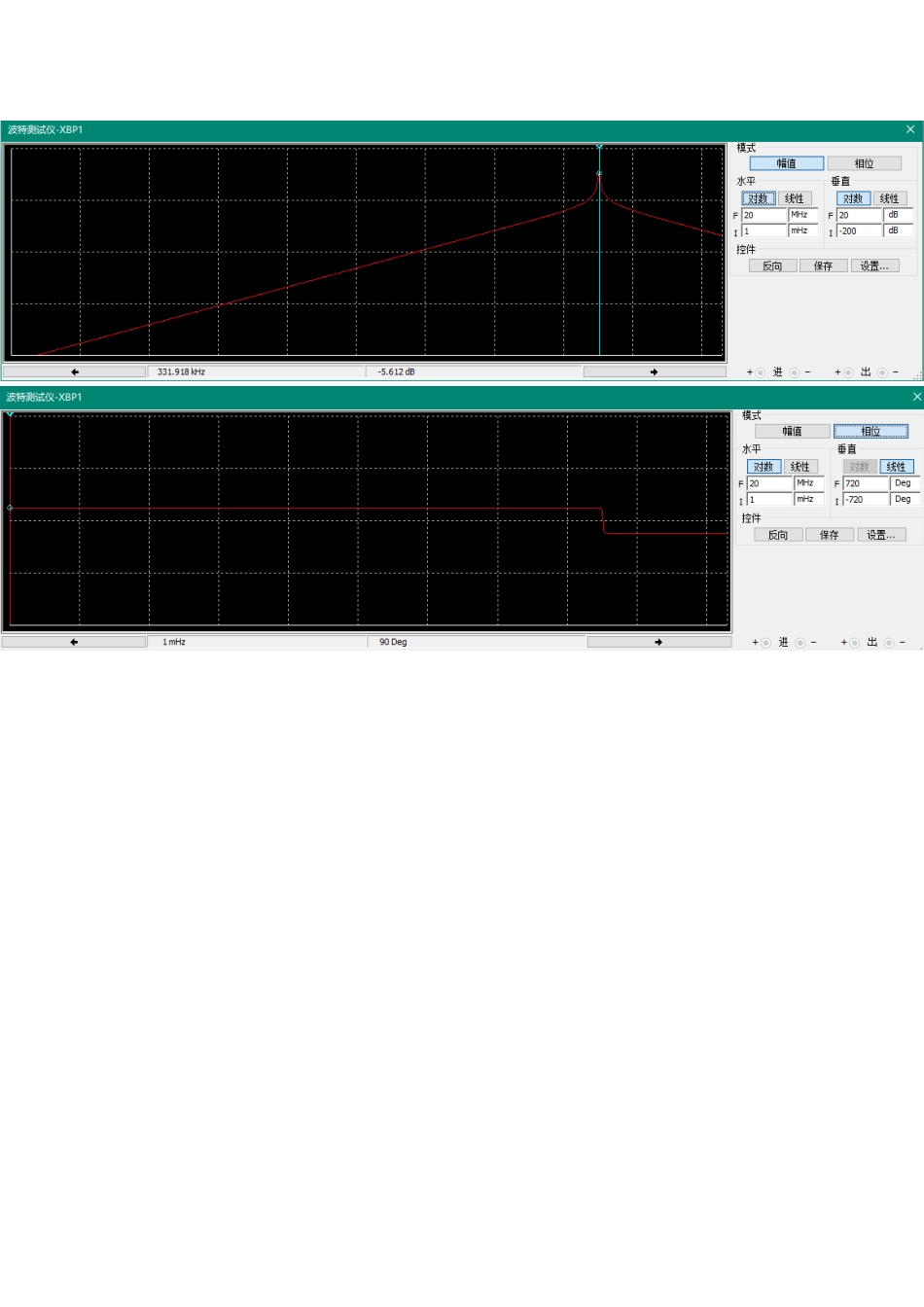

一、 谐振网络中心频率 f0=465K,固有品质因数 Q0=100，RL=2K。运用Multisim 仿真分析如下特性。1）串、并联谐振回路的电压输出特性；提示：a) 运用波特仪分析回路的输出特性。也可选用其它你认为合适的仪器进行分析。 b) 研究 Multisim 中电流源与电压源的特性。答： 由题可知：谐振网络中心频率为 f0=465K，品质因数 Q0=100 L=68∴.45mH,C=3.4225pF①、串联电路其中 R1 是 L 的损耗，因此电路中的 L 和 C 是理想无损耗的，串联谐振必须是电压源激励。分析如下：RLC 串联电路具有选频特性，当外加电压源信号的频率等于电路固有频率时产生谐振时，回路总阻抗的虚部为零、回路电流的幅度最大，当外加电压源信号的频率偏离电路固有频率时，回路电流的幅度将减小。并联电路图：示波器：分析如下：由上图将结果所显示两者基本上为同相位关系，若稍微改变电压源的频率电压和电流便不再是同相位关系。发生谐振时，LC 并联电路对电源而言相当于一个很大的电阻。2）分别取 RL=0.5K，RL=2K，RL=5K 时，运用 Multisim 中参数扫描各功能研究负载对串并联谐振回路选频特性的影响对并联：RL=0.5KRL=2KRL=5K放在同一坐标系中比较：对串联：RL=0.5KRL=2KRL=5K对 品 质 因 数 的 影 响 ： 由 波 形 可 以 看 出 ， R1 越 大 ， 选 频 曲 线 越 尖Q0=(WL)/R1,Q0 值越大，选频效果越好.二、运用 Multisim 设计中心频率为 465KHz 的带通滤波器和带阻滤波器，并对影响其通带及阻带特性的参数进行研究。 提示：ａ）串壁上的串联谐振回路和并壁上的并联谐振回路构成选频电路中的带通滤波器。串壁上的并联谐振回路与并壁上的串联谐振回路构成选频回路中的陷波器（带阻滤波器）。 ｂ）理想的并联谐振等效为开路。理想的串联谐振等效为短路。带通滤波器：波特测试仪测试结果如下：带阻滤波器：波特测试仪图如下：
