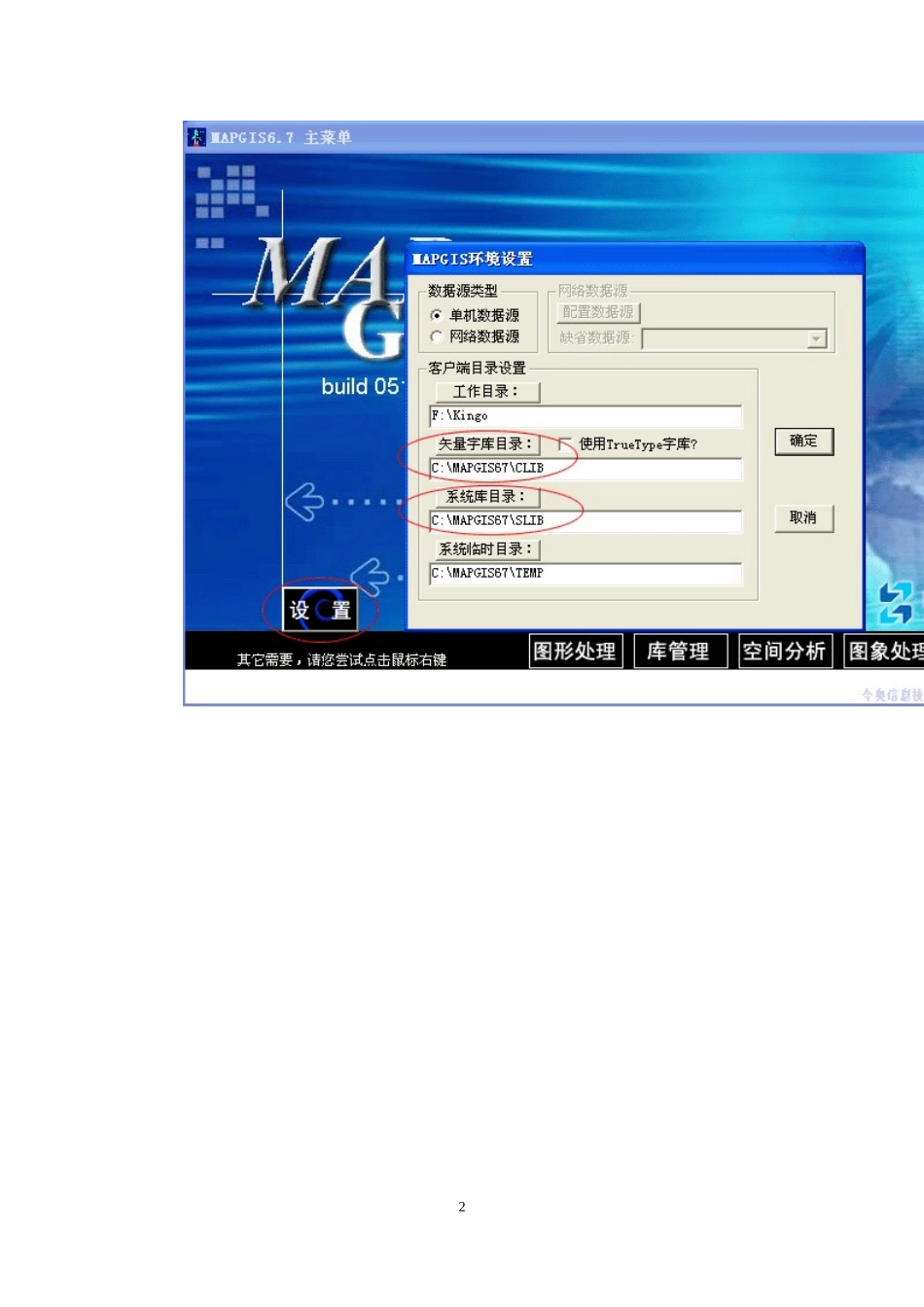

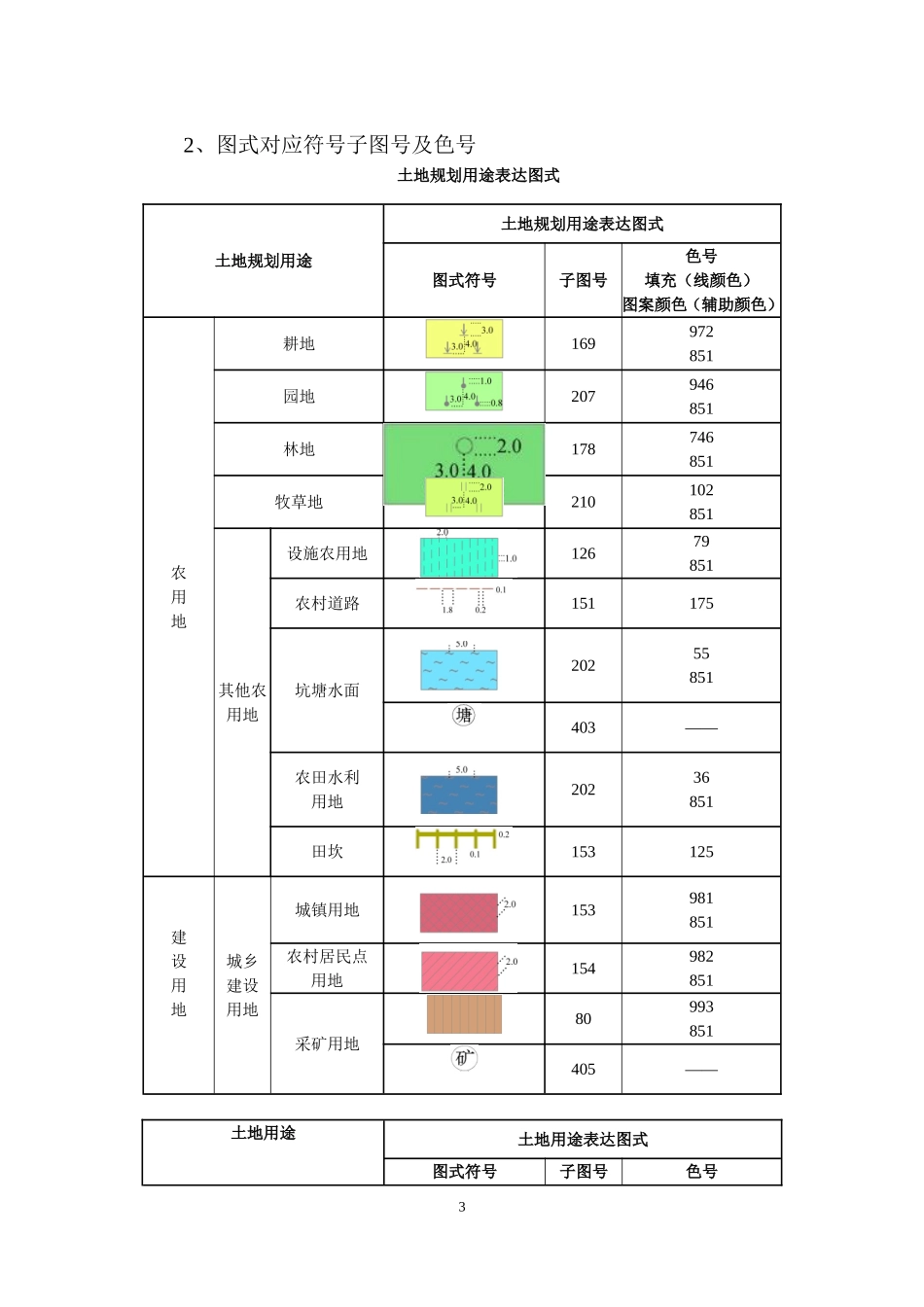

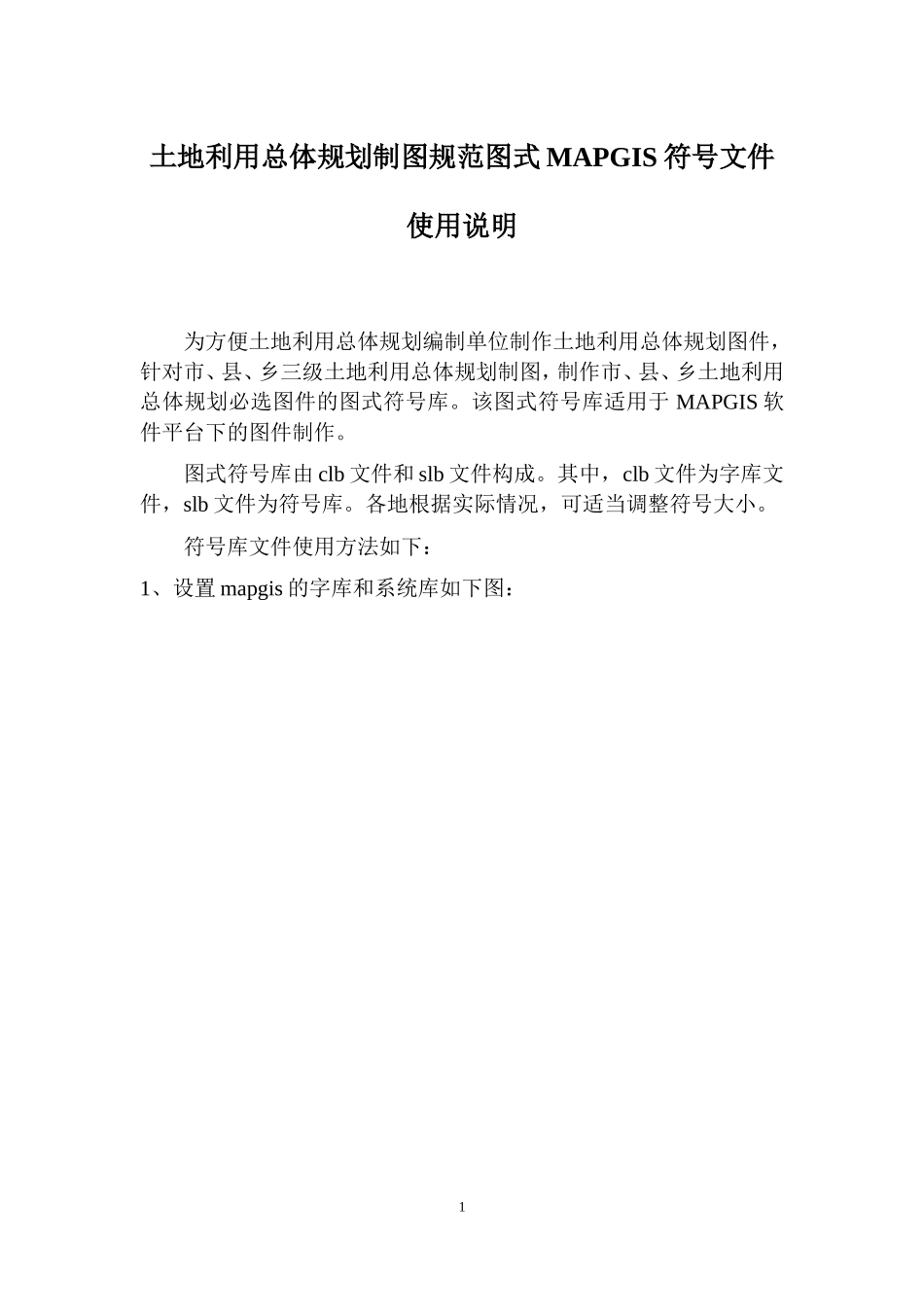

土地利用总体规划制图规范图式 MAPGIS 符号文件使用说明为方便土地利用总体规划编制单位制作土地利用总体规划图件,针对市、县、乡三级土地利用总体规划制图,制作市、县、乡土地利用总体规划必选图件的图式符号库。该图式符号库适用于 MAPGIS 软件平台下的图件制作。图式符号库由 clb 文件和 slb 文件构成。其中,clb 文件为字库文件,slb 文件为符号库。各地根据实际情况,可适当调整符号大小。符号库文件使用方法如下:1、设置 mapgis 的字库和系统库如下图:122、图式对应符号子图号及色号土地规划用途表达图式土地规划用途土地规划用途表达图式图式符号子图号色号填充(线颜色)图案颜色(辅助颜色)农用地耕地169972851园地207946851林地178746851牧草地210102851其他农用地设施农用地 12679851农村道路151175坑塘水面 20255851403——农田水利用地 20236851田坎153125建设用地城乡建设用地城镇用地 153981851农村居民点用地 154982851采矿用地80993851405—— 土地用途土地用途表达图式图式符号子图号色号3土地用途土地用途表达图式填充(线颜色)图案颜色(辅助颜色)建设用地城乡建设用地其他独立建设用地11993851409——交通水利用地铁路用地 17672851429——公路用地 17672851430——民用机场用地 17672851 425——港口码头用地17672851 426——管道运输用地 17672851432——水库水面 20255851406——4土地用途土地用途表达图式水工建筑用地165193851 7193土地用途土地用途表达图式图式符号子图号色号填充(线颜色)图案颜色(辅助颜色)建设用地其他建设用地风景名胜设施用地204189851423——特殊用地204189851407——盐田155189851 431——其他土地水域河流水面及湖泊水面 20255851滩涂 20255851404——自然保留地 20384585156土地利用功能区表达图式土地利用功能区表达图式图式符号色号(边框/填充)基本农田集中区 01096903一般农业发展区 020393城镇村发展区030允许建设区 469981851现状建设用地 469981851新增建设用地 469981有条件建设区 469674独立工矿区 050 469993生态环境安全控制区 070622自 然 与 文 化 遗 产 保 护 区 080776林业发展区 090515牧业发展区 100875风景旅游用地区 0609027 土地利用总体规划图中重要交通要素表达图式交通要素表达图式图式符号子图号色号铁路 现 状 规 划175175(6)1,96,9公路现 状(不依比例尺表达)现 状(依比例尺表达)新 建(...
