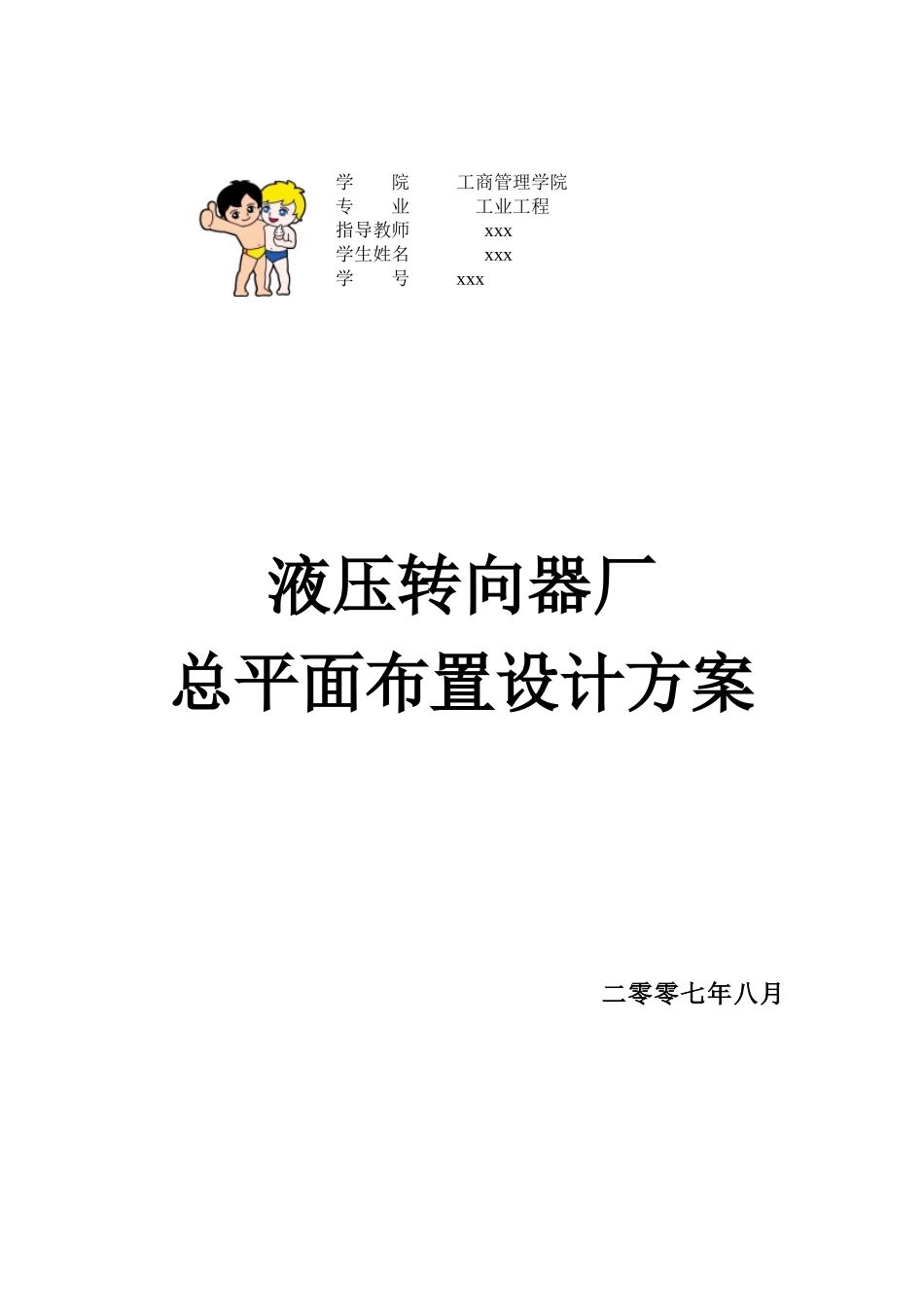

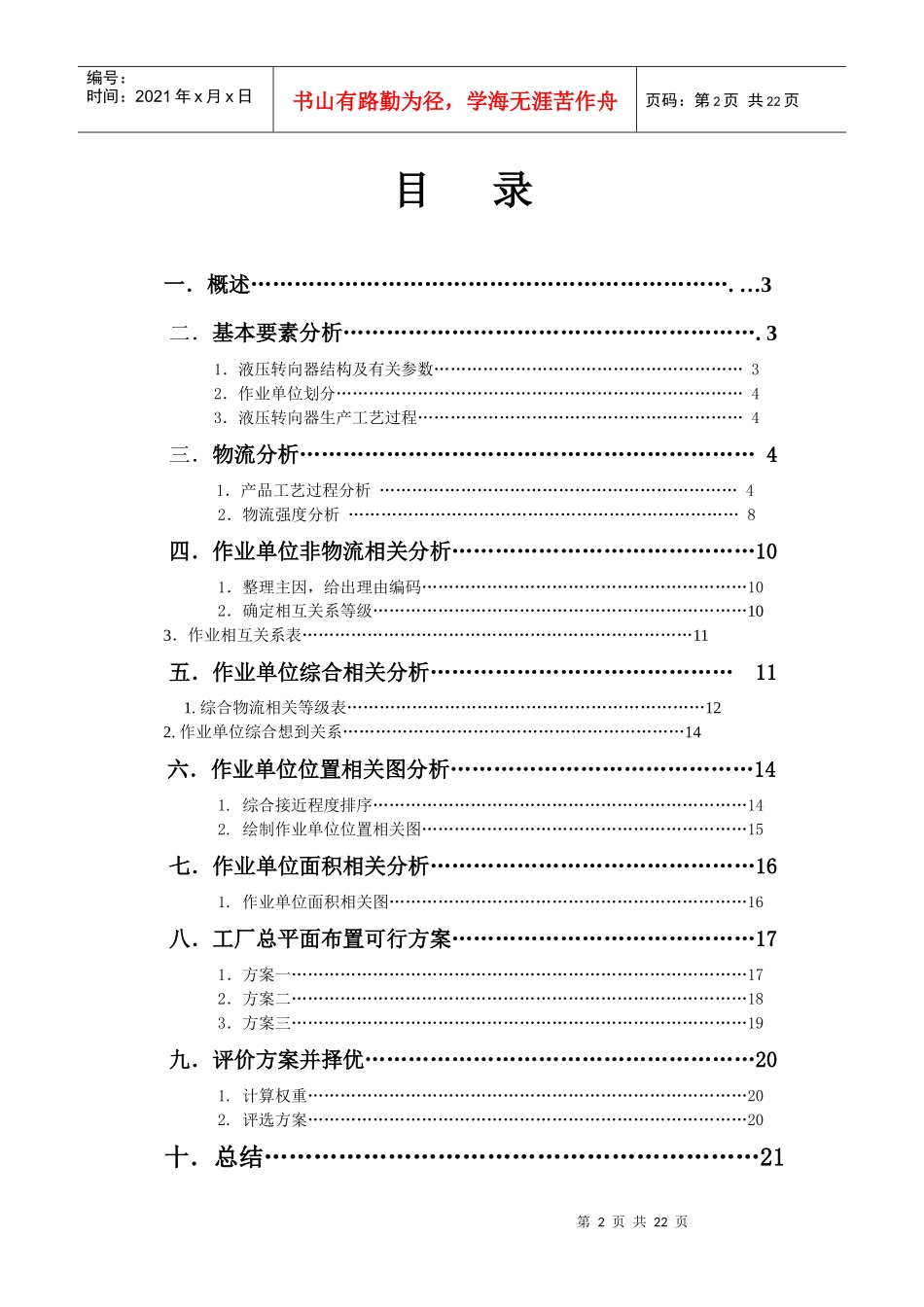

学 院 工商管理学院 专 业 工业工程 指导教师 xxx 学生姓名 xxx 学 号 xxx 液压转向器厂总平面布置设计方案 二零零七年八月第 2 页 共 22 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 2 页 共 22 页目 录 一．概述…………………………………………………………. …3 二．基本要素分析…………………………………………………. 3 1．液压转向器结构及有关参数………………………………………………… 3 2．作业单位划分………………………………………………………………… 4 3．液压转向器生产工艺过程…………………………………………………… 4 三．物流分析……………………………………………………… 4 1．产品工艺过程分析 ………………………………………………………… 4 2．物流强度分析 ……………………………………………………………… 8 四．作业单位非物流相关分析……………………………………10 1．整理主因，给出理由编码……………………………………………………10 2．确定相互关系等级……………………………………………………………10 3．作业相互关系表………………………………………………………………11 五．作业单位综合相关分析…………………………………… 11 1. 综合物流相关等级表…………………………………………………………12 2. 作业单位综合想到关系………………………………………………………14 六．作业单位位置相关图分析……………………………………14 1. 综合接近程度排序……………………………………………………………14 2. 绘制作业单位位置相关图……………………………………………………15 七．作业单位面积相关分析………………………………………16 1. 作业单位面积相关图…………………………………………………………16 八．工厂总平面布置可行方案……………………………………17 1．方案一…………………………………………………………………………17 2．方案二…………………………………………………………………………18 3．方案三…………………………………………………………………………19 九．评价方案并择优………………………………………………20 1. 计算权重………………………………………………………………………20 2. 评选方案………………………………...
