《工业产品CDIO分析》第二章-零件图

《工业产品CDIO分析》第二章-零件图《工业产品CDIO分析》第二章-零件图《工业产品CDIO分析》第二章-零件图《工业产品CDIO分析》第二章-零件图《工业产品CDIO分析》第二章-零件图

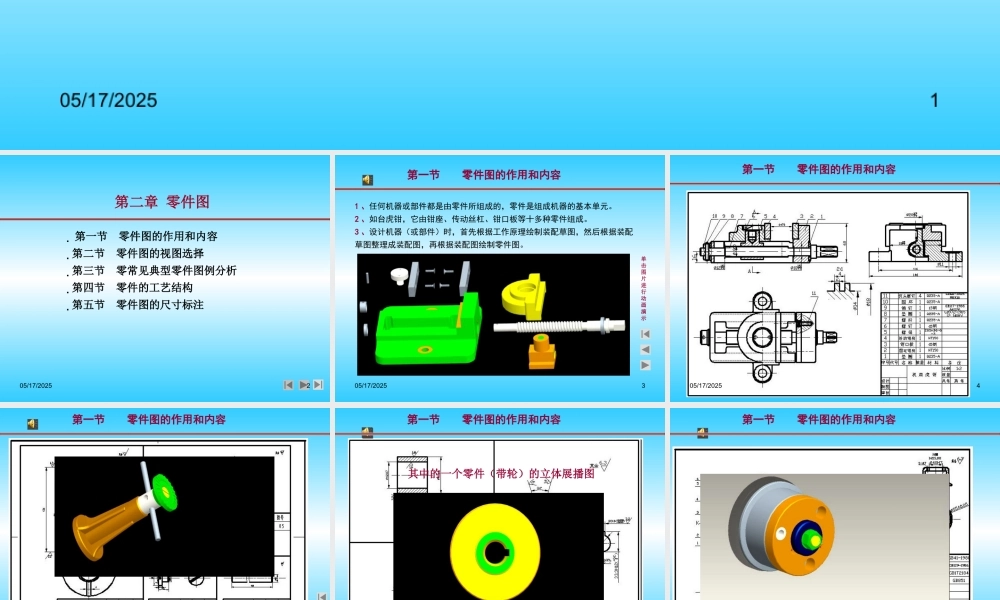

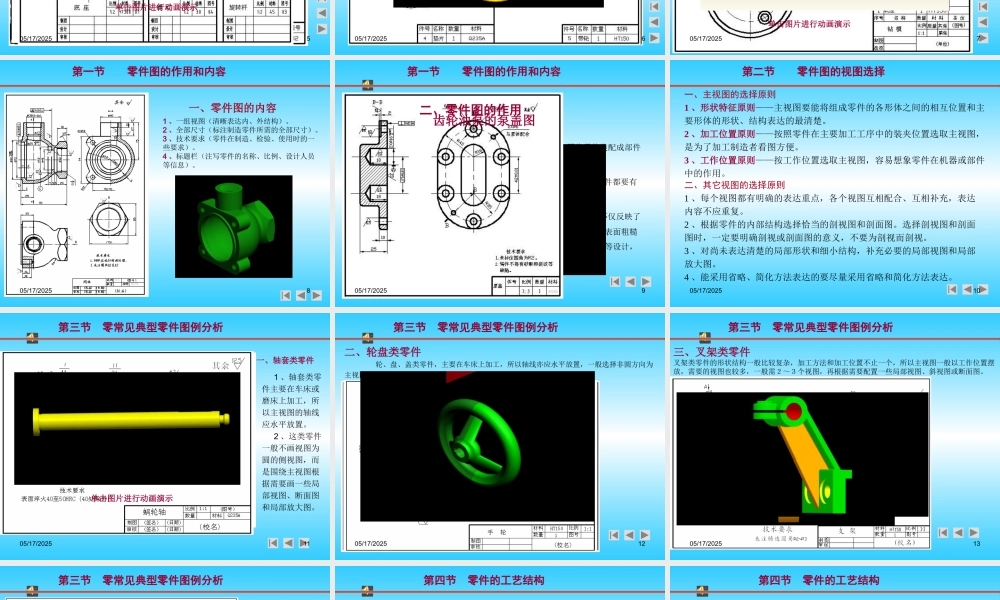

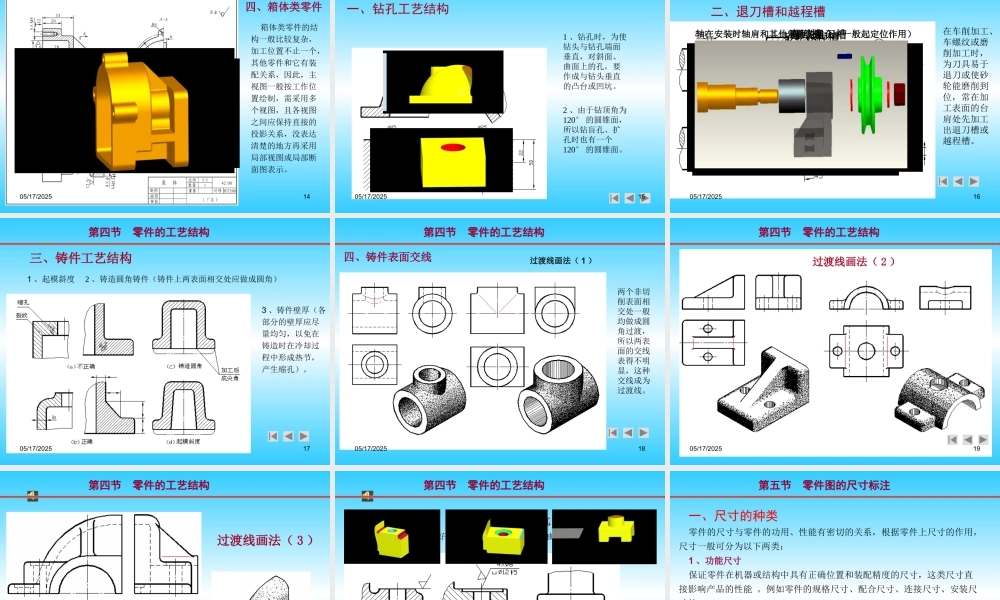

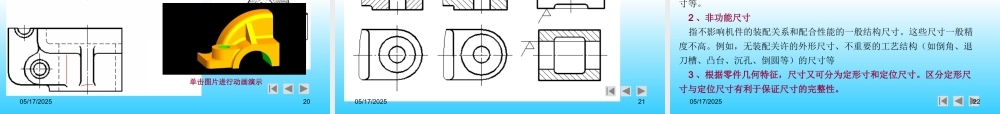

工业产品 CDIO 分析机械设计制造及其自动化专业 二年级第 1 学期主讲教师:王一军、戴新、李爱社2011.7 05/17/20251  第一节 零件图的作用和内容 第二节 零件图的视图选择 第三节 零常见典型零件图例分析 第四节 零件的工艺结构 第五节 零件图的尺寸标注第二章 零件图05/17/20252第一节 零件图的作用和内容1 、任何机器或部件都是由零件所组成的,零件是组成机器的基本单元。2 、如台虎钳,它由钳座、传动丝杠、钳口板等十多种零件组成。3 、设计机器(或部件)时,首先根据工作原理绘制装配草图,然后根据装配草图整理成装配图,再根据装配图绘制零件图。单击图片进行动画演示05/17/20253第一节 零件图的作用和内容05/17/20254单击图片进行动画演示第一节 零件图的作用和内容05/17/20255其中的一个零件(带轮)的立体展播图第一节 零件图的作用和内容05/17/20256单击图片进行动画演示第一节 零件图的作用和内容05/17/20257一、零件图的内容1 、一组视图(清晰表达内、外结构)。2 、全部尺寸(标注制造零件所需的全部尺寸)。3 、技术要求(零件在制造、检验、使用时的一些要求)。4 、标题栏(注写零件的名称、比例、设计人员等信息)。第一节 零件图的作用和内容05/17/202581 、制造机器时,先按零件图生产出全部零件,再按装配图将零件装配成部件或机器。2 、例如台虎钳,共有 11 种零件组成,其中非标准件 9 种,非标准件都要有零件图。3 、零件图是设计部门提交给生产部门的重要技术 文件。它不仅反映了设计者的设计意图,而且表达了零件的各种技术要求,如尺寸精度、表面粗糙度等。工艺部门要根据零件图进行毛坯制造、工艺规程、工艺装备、等设计,所以,零件图是制造和检验零件的重要依据。 齿轮油泵的泵盖图二、零件图的作用第一节 零件图的作用和内容05/17/20259一、主视图的选择原则1 、形状特征原则——主视图要能将组成零件的各形体之间的相互位置和主要形体的形状、结构表达的最清楚。2 、加工位置原则——按照零件在主要加工工序中的装夹位置选取主视图,是为了加工制造者看图方便。 3 、工作位置原则——按工作位置选取主视图,容易想象零件在机器或部件中的作用。二、其它视图的选择原则 1 、每个视图都有明确的表达重点,各个视图互相配合、互相补充,表达内容不应重复。2 、根据零件的内部结构选择恰当的剖视图和剖面图。选择剖视图和剖面图时,一定要明确剖视或剖...
