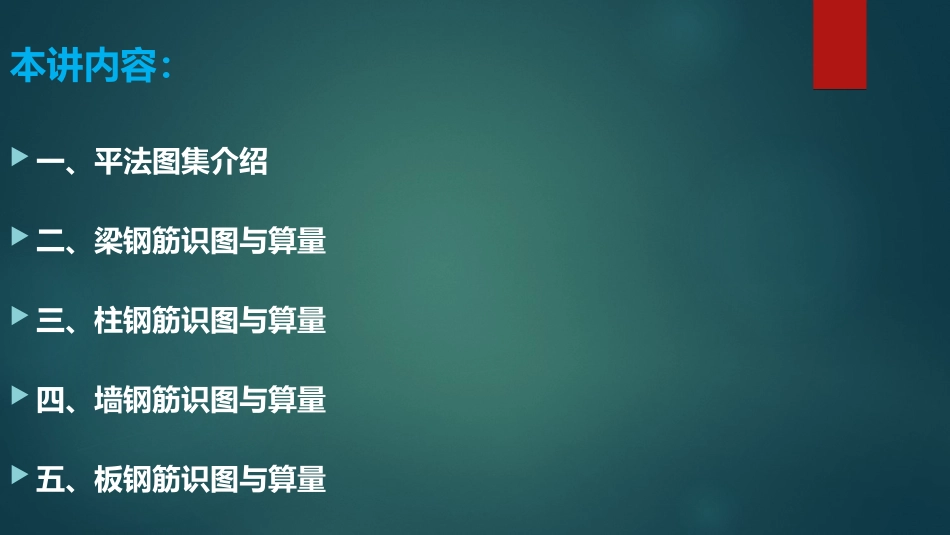

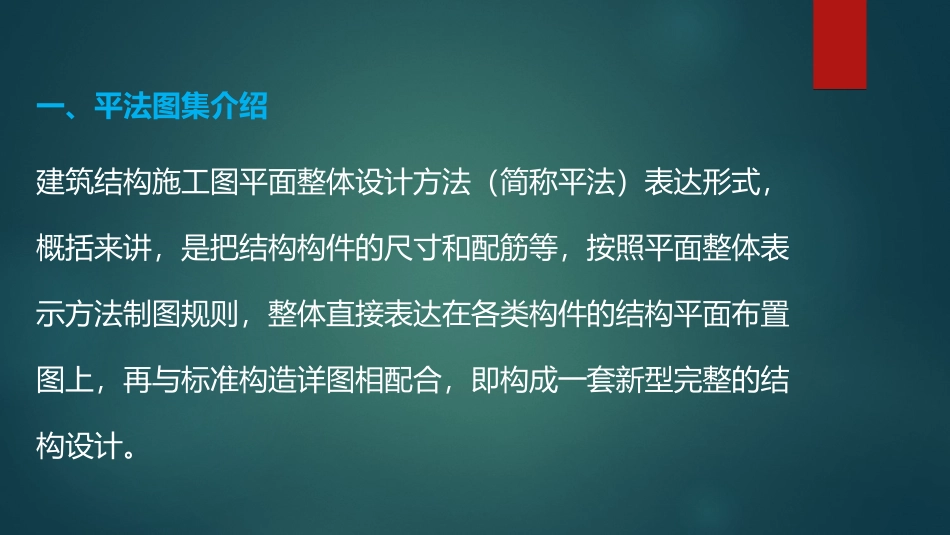

钢筋工程识图与算量实战演练本讲内容：一、平法图集介绍二、梁钢筋识图与算量三、柱钢筋识图与算量四、墙钢筋识图与算量五、板钢筋识图与算量一、平法图集介绍建筑结构施工图平面整体设计方法（简称平法）表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。温馨提示：本文以11G101为例，与16G101不同的以16G101为准11G101系列图集是指《混凝土结构施工图平面整体表示方法制图规则和构造详图》包括：11G101-1现浇混凝土框架、剪力墙、梁、板11G101-2现浇混凝土板式楼梯11G101-3独立基础、条形基础、筏形基础及桩承台良好的识图能力，良好的识图能力要求能迅速建立起构件及建筑物的空间印象。能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再发展到现在的平法，表示方法多样，且设计院出图也有一些习惯的表示方法。良好的布筋、排筋能力，钢筋工程量的计算需要了解钢筋在具体的构件是如何布置的，如起步筋的设置；如砌体加筋还不只是简单的按间距计算，还需要实际排筋。了解钢筋施工过程，钢筋工程量计算必须要了解钢筋在实际施工中的各种处理，及各种构造配筋、附加钢筋，如垫筋、板簦筋，各种孔洞加筋等等。钢筋工程量计算的技能深入理解相关规范、图集，钢筋工程量的计算不同于其它工程量计算有明确的计算规则，钢筋计算只有规范及图集，因而必须对规范有相当透彻的理解。而在实际各方核对钢筋数据的过程中，常发生争议的现象，这大多是因为对规范的理解不同所致。在理解规范的过程中，要结合对结构、力学的知识及对钢筋施工过程的了解。对规范上的规定需要反复推敲，比如规范规定框架梁与非框架的钢筋锚固长度是不同的，那什么是框架梁，什么又是非框架梁呢？耐心细致，钢筋工程量的计算必须耐心细致，不得半点马虎。而且出现错误以后，修改比较繁琐。（1）关于钢筋理论（预算用量）计算与下料计算计算钢筋长度按钢筋什么部位来计算？下料计算按钢筋中轴线计算理论计算按钢筋外皮计算（2）关于钢筋计算方法的多样性有按甲方要求的，按国家规范的，按当地定额的，按地方标准的，按标准图集的。。。。没有统一的计算规则钢筋工程量计算必须明确几个问题柱、墙以基础为支座——柱、墙与基础关联；梁以柱为支座——梁与柱关联；板以梁为支座梁——板与梁关联。结构设计原则——强柱弱梁、强剪弱弯、强节点、强锚固、强构造。筏板或基础梁是柱、墙的支座，柱是梁的支座，梁是板的支座支座问题其实是力的传递路径问题。二、梁钢筋识图与算量梁钢筋箍筋纵筋其他钢筋双肢箍多肢箍上部筋下部筋中部筋附加筋吊筋拉筋上部通长筋支座负筋架立筋构造钢筋受扭钢筋梁平法图中表示的是什么意思？梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。580036002800梁平法表示图C25砼，3级抗震3600200200原位标注集中标注集中标注：1、梁编号、梁截面尺寸2、箍筋：钢筋级别、直径、加密区及非加密区、肢数3、梁上下通长筋和架立筋，4、梁侧面纵筋：构造腰筋及抗扭腰筋5、梁顶面标高高差（该项为选注）.梁截面尺寸，该项为必注值。当为等截面梁时，用b×h表示；当为竖向加腋梁时，用b×hGYC1×C2表示，其中C1为腋长，C2为腋高；当为水平加腋梁时，用b×hPYC1×C2表示，其中C1为腋长，C2为腋宽，加腋部分应在平面中绘制；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。原位标注：1、梁支座上、下部纵筋2、吊筋、附加箍筋梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。箍筋加密区与非加密区的不同...
