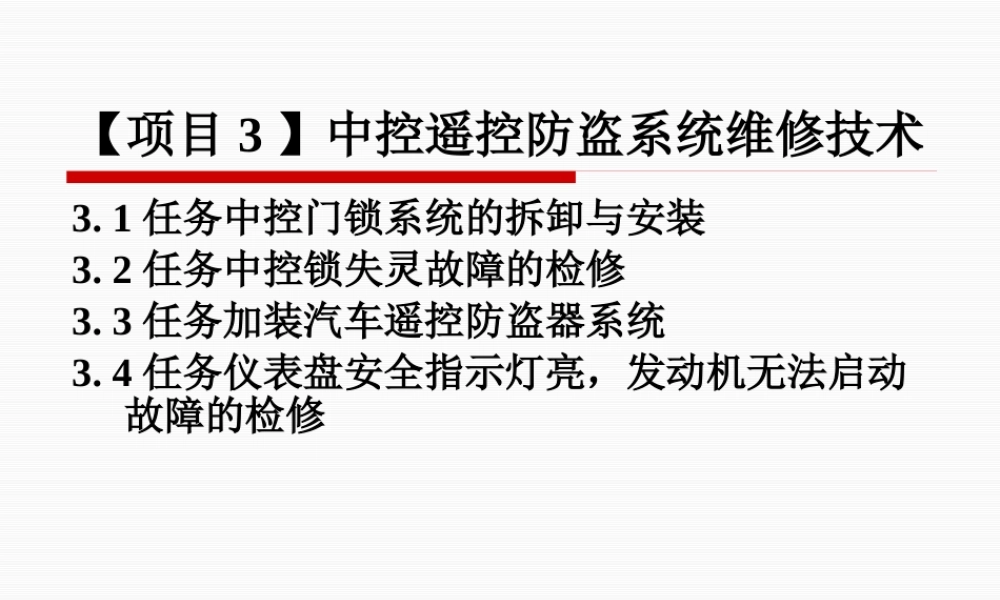

【项目3】中控遥控防盗系统维修技术

【项目 3 】中控遥控防盗系统维修技术3. 1 任务中控门锁系统的拆卸与安装3. 2 任务中控锁失灵故障的检修3. 3 任务加装汽车遥控防盗器系统3. 4 任务仪表盘安全指示灯亮，发动机无法启动故障的检修3. 1 任务中控门锁系统的拆卸与安装3.1.1 中控门锁系统的拆卸与安装实训 1. 教学目标 (1) 能力目标 掌握汽车中控门锁系统的拆卸与安装方法 ; 掌握汽车中控门锁系统拆装注意事项 ; 掌握汽车中控门锁系统拆装技能。 (2) 知识目标 : 掌握汽车中控门锁系统的结构和组成部件。 2. 实训目的 掌握汽车中控门锁系统的结构和组成部件及拆装技能。 3. 实训器材 日产颐达 TIIDA 轿车一辆，常用工具一套。 下一页返回3. 1 任务中控门锁系统的拆卸与安装4. 实训报告要求 完成附录上的工作任务书。5. 任务引入 使用实训室一辆日产颐达 TIIDA 轿车给学员演示中控锁的动作及作用，学员在亲自操作的过程中感受到了中控锁的动作后，自然理解了中控锁的作用，有了进一步拆解中控锁各个部件的想法，即可开始任务。6. 任务分析 东风日产颐达 TIIDA 轿车是一款上市不久的车型，凭借其简洁、潮流的宽适设计，市场占有率较大。本次任务通过对日产颐达 TIIDA 轿车的中控门锁系统进行拆卸和安装，使读者能够掌握中控门锁系统的结构和组成部件以及拆装方法和技能。7. 任务实施下一页返回上一页3. 1 任务中控门锁系统的拆卸与安装1) 前车门锁的拆装(1) 前门锁组成部件如图3一1所示。(2) 拆卸步骤(3) 按照与拆卸相反的顺序安装2) 后车门锁的拆装(1) 零部件位置如图3一12所示。(2) 拆装步骤同前车门锁。3) 拆卸和安装行李厢盖锁行李厢组成如图3一13所示。下一页返回上一页3. 1 任务中控门锁系统的拆卸与安装4) 拆卸和安装行李厢盖锁扣(1) 拆卸 : 拆卸行李厢后板和行李厢后饰件 ;拆下固定螺栓，再从行李厢锁支架上拆下锁扣。(2) 按照与拆卸相反的顺序安装。3. 1. 2 中控门锁系统知识链接 1. 中控门锁的组成 中控门锁系统一般包括门锁控制开关、钥匙操纵开关、门锁总成、行李厢开启器及门锁控制器等。典型的中央门锁控制系统及其组件的安装位置如图3一14所示。下一页返回上一页3. 1 任务中控门锁系统的拆卸与安装 1) 门锁控制开关 门锁控制开关一般安装在司机侧前门内的扶手上，通过门锁控制开关可以同时锁上和打开所有的车门。图3一15所示为丰田轿车门锁控制开关的位置图。 2) 门锁总成 门锁总成主...
