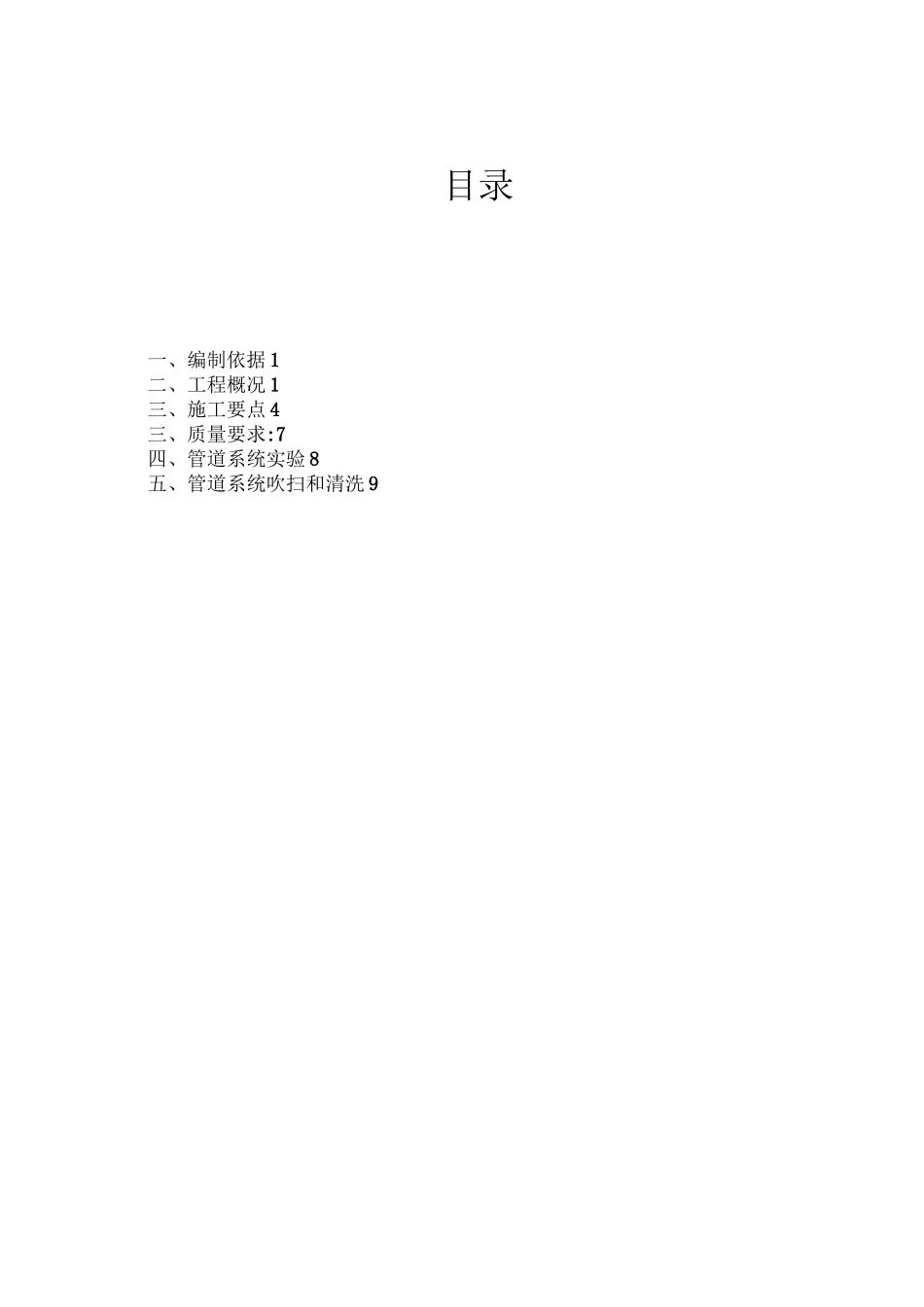

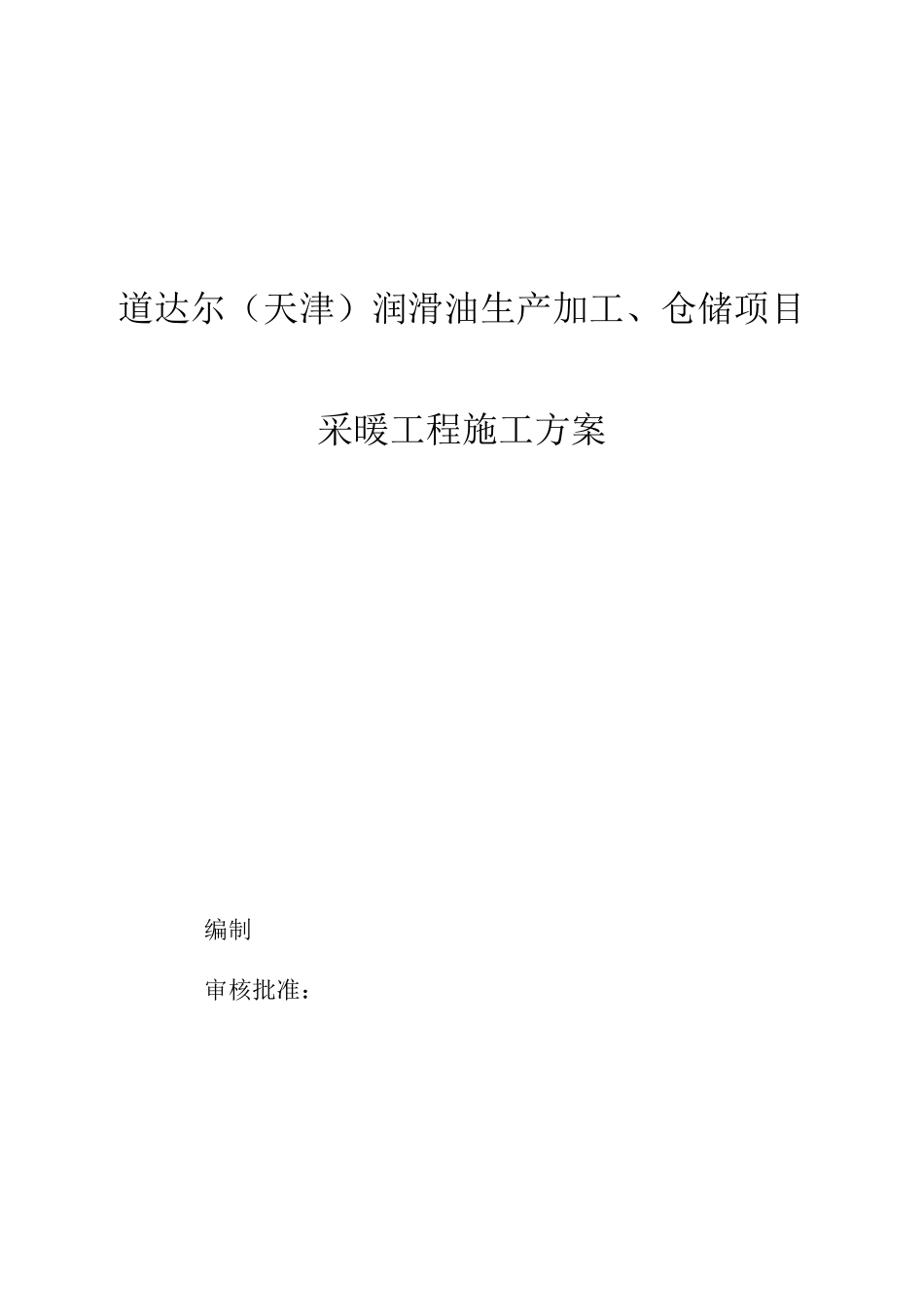

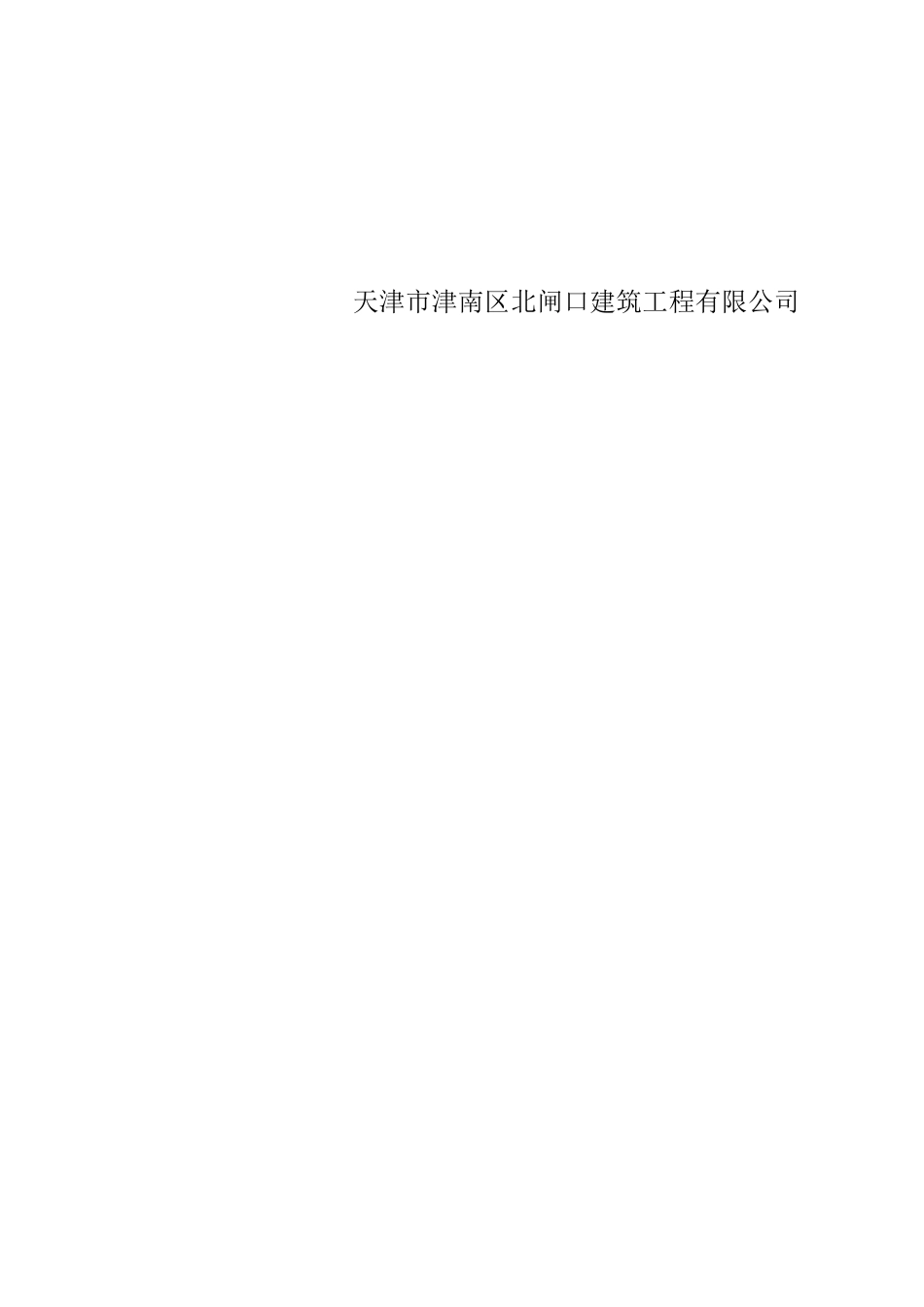

道达尔（天津）润滑油生产加工、仓储项目采暖工程施工方案编制审核批准：天津市津南区北闸口建筑工程有限公司目录一、编制依据 1二、工程概况 1三、施工要点 4三、质量要求:7四、管道系统实验 8五、管道系统吹扫和清洗 91、编制依据1.1《CJ/T155-2001 密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》1.2《CJ/T114-2000 高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》1.3《CJJ28-2004 城镇供热管网工程施工及验收规范》1.4《05R410 热水管道直埋敷设》1.5《96K402-2 散热器及管道安装图》1.6《GB50242-2002 筑给排水及采暖质量验收规范》1.7 南京凯盛建筑设计有限公司的设计图纸2、工程概况建筑面积 60256 层框架结构，由繁昌县荷塘投资管理有限公司投资兴建，主要工程内容包括室内管道、散热器采暖系统安装3、施工方法重点要增加室外预制直埋保温管安装的施工要求，参见《CJJ28-2004 城镇供热管网工程施工及验收规范》第 5.5 节、第 5.6 节室内干管安装：供暖管道安装应从楼栋入口处或分支点开始，安装前要检查管内有无杂物。螺纹连接用手和管钳上管，管松紧度适宜，外露 2~3 扣为止。管道在过墙、穿楼板及遇伸缩缝处必须先戴上套管。按照设计图中的规定位置和标高，安装阀门、过滤器等。安装时要注意方向，决不能安反。管道安装完，检查坐标、标高、甩口位置、变径等是否正确，找准找正、调整好支架位置。严禁在距支架 50MM 以内的位置上设置焊口或分支点。室内立管安装：根据设计要求和规范中规定，在立管安装划线上栽好立管卡子。将套管穿在管段上，按编号从第一节立管开始安装，管子适宜度以外露 2~3 扣为好。预留口的短管应平正。检查立管上每个预留口的标高角度是否正确、准确、平正，然后把卡子的螺栓拧紧，在预留管口处设置临时封堵。室内支管安装：管道的压力试验必须符合设计或规范要求。隐蔽管道在封闭前必须提前进行压力试验，合格后防腐保温，办理隐蔽验收手续。管道支托架的安装距离应正确、平正、牢固，与管道支架的接触紧密。构造符合要求，滑动支架要求管道伸缩灵活，管道固定支架的位置和构造必须符合设计要求和施工规范要求。补偿器的型号、安装位置、尺寸、数量及固定支架必须符合设计要求，并应按规定进行预拉伸。管道坡度应符合设计要求或施工规范规定，正负偏差不超过设计要求的 1/3。丝扣连接紧固，不乱丝，外露 2~3 扣，无麻头，焊缝不得有裂纹、烧穿、结瘤、尾坑、夹碴和气孔等...
