土工布渗透系数试验作业指导书

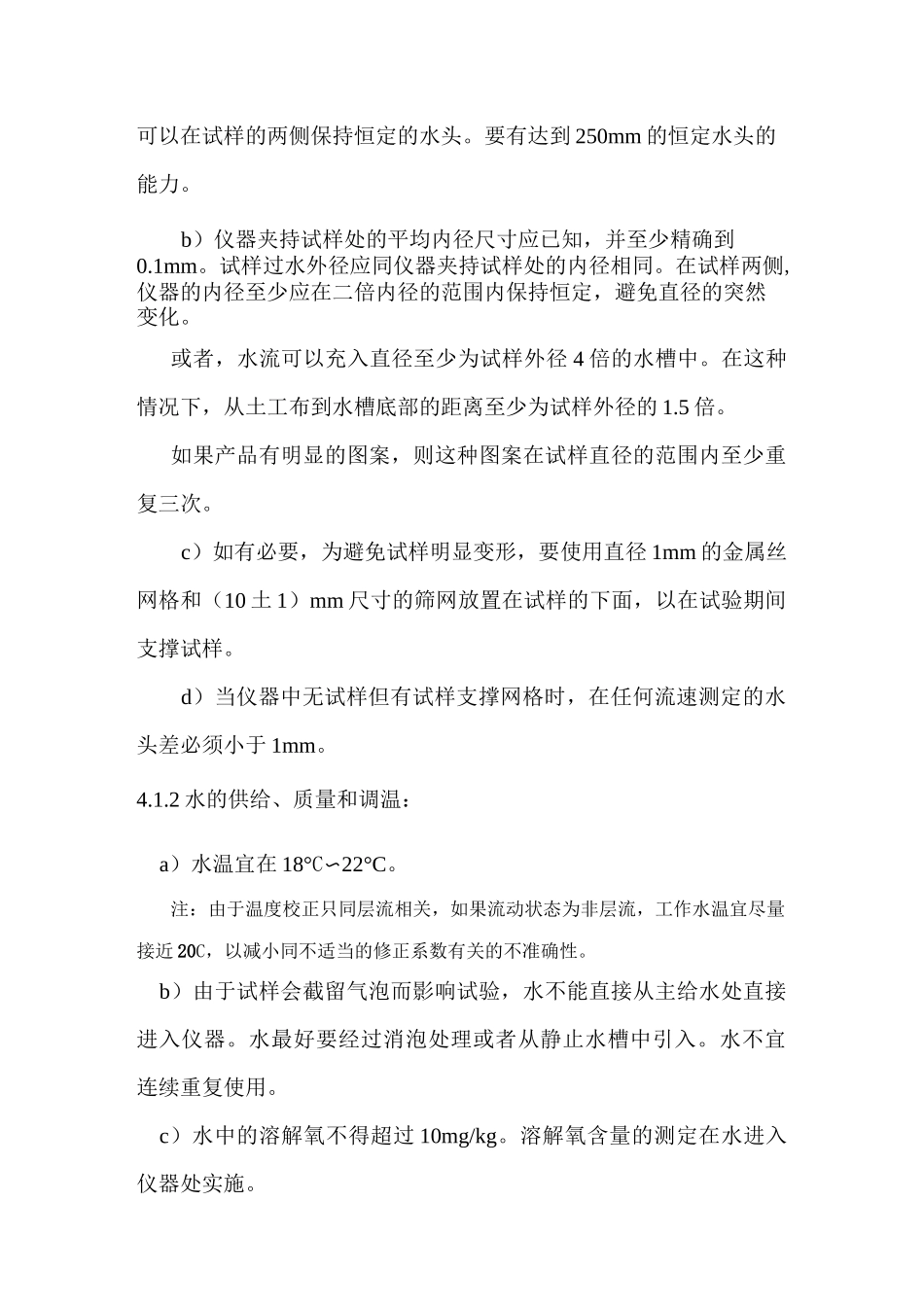

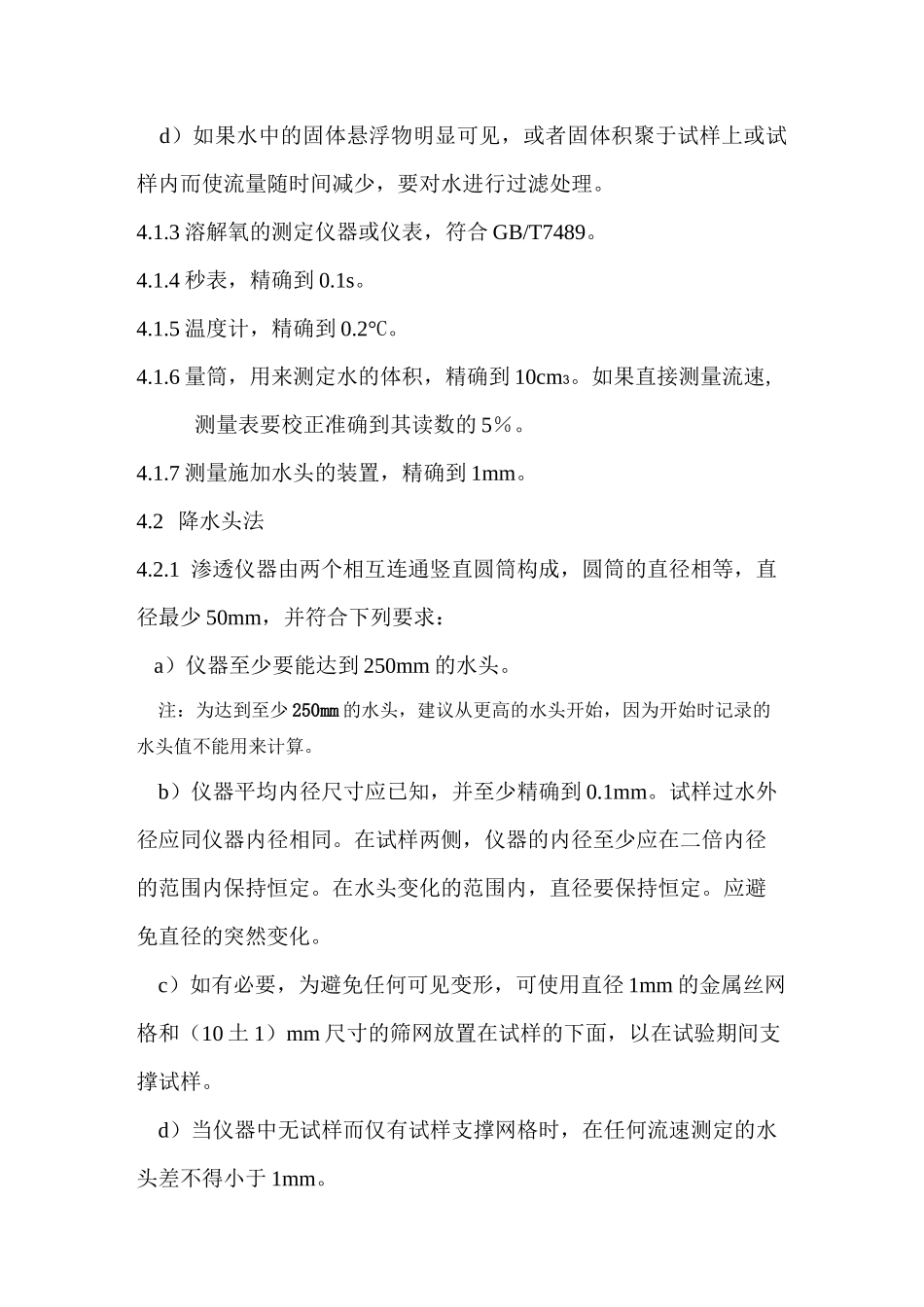

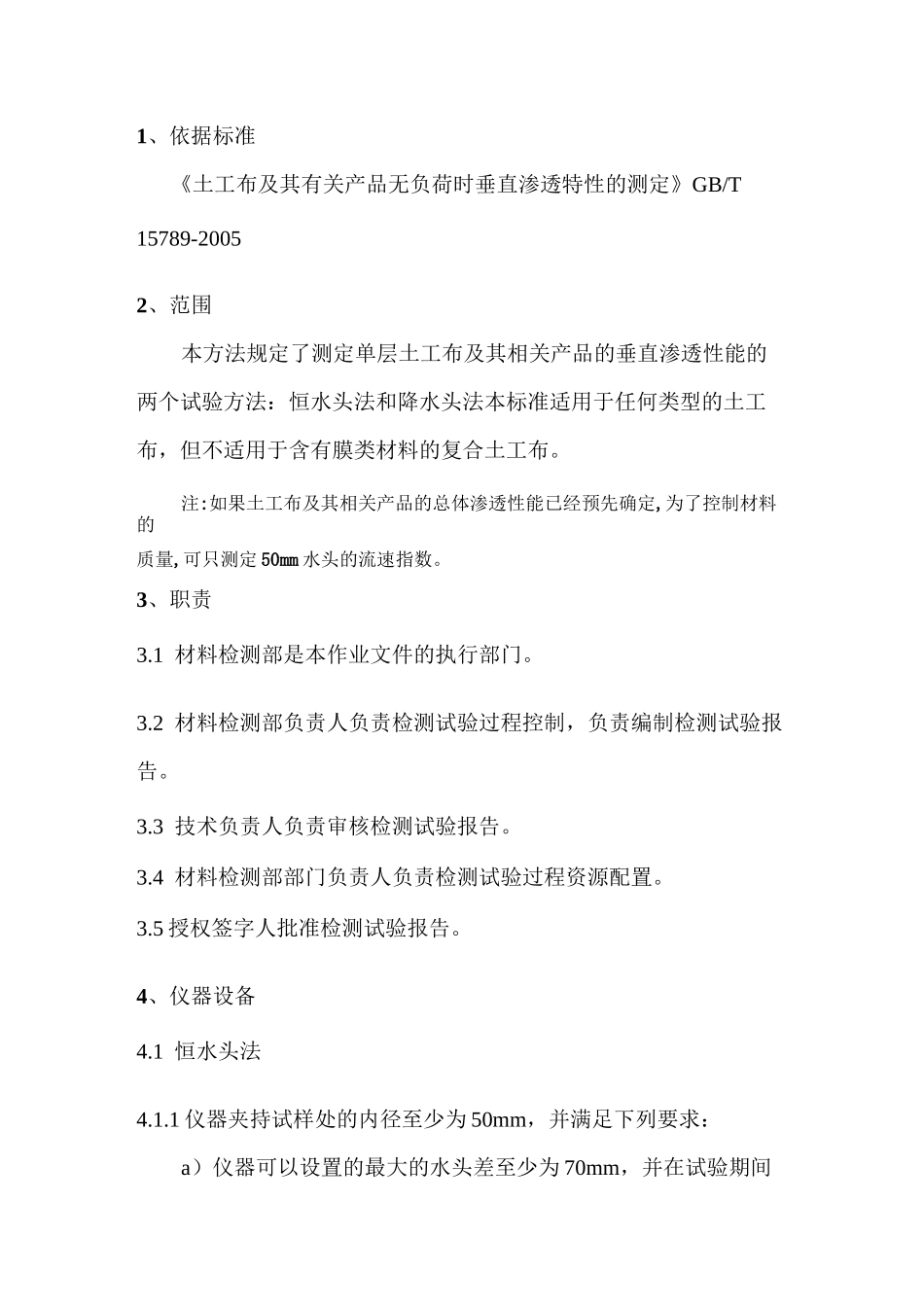

1、依据标准《土工布及其有关产品无负荷时垂直渗透特性的测定》GB/T15789-20052、范围本方法规定了测定单层土工布及其相关产品的垂直渗透性能的两个试验方法：恒水头法和降水头法本标准适用于任何类型的土工布，但不适用于含有膜类材料的复合土工布。注:如果土工布及其相关产品的总体渗透性能已经预先确定,为了控制材料的质量,可只测定 50mm 水头的流速指数。3、职责3.1 材料检测部是本作业文件的执行部门。3.2 材料检测部负责人负责检测试验过程控制，负责编制检测试验报告。3.3 技术负责人负责审核检测试验报告。3.4 材料检测部部门负责人负责检测试验过程资源配置。3.5 授权签字人批准检测试验报告。4、仪器设备4.1 恒水头法4.1.1 仪器夹持试样处的内径至少为 50mm，并满足下列要求：a）仪器可以设置的最大的水头差至少为 70mm，并在试验期间可以在试样的两侧保持恒定的水头。要有达到 250mm 的恒定水头的能力。b）仪器夹持试样处的平均内径尺寸应已知，并至少精确到0.1mm。试样过水外径应同仪器夹持试样处的内径相同。在试样两侧,仪器的内径至少应在二倍内径的范围内保持恒定，避免直径的突然变化。或者，水流可以充入直径至少为试样外径 4 倍的水槽中。在这种情况下，从土工布到水槽底部的距离至少为试样外径的 1.5 倍。如果产品有明显的图案，则这种图案在试样直径的范围内至少重复三次。c）如有必要，为避免试样明显变形，要使用直径 1mm 的金属丝网格和（10 土 1）mm 尺寸的筛网放置在试样的下面，以在试验期间支撑试样。d）当仪器中无试样但有试样支撑网格时，在任何流速测定的水头差必须小于 1mm。4.1.2 水的供给、质量和调温：a）水温宜在 18°C〜22°C。注：由于温度校正只同层流相关，如果流动状态为非层流，工作水温宜尽量接近 20C，以减小同不适当的修正系数有关的不准确性。b）由于试样会截留气泡而影响试验，水不能直接从主给水处直接进入仪器。水最好要经过消泡处理或者从静止水槽中引入。水不宜连续重复使用。c）水中的溶解氧不得超过 10mg/kg。溶解氧含量的测定在水进入仪器处实施。d）如果水中的固体悬浮物明显可见，或者固体积聚于试样上或试样内而使流量随时间减少，要对水进行过滤处理。4.1.3 溶解氧的测定仪器或仪表，符合 GB/T7489。4.1.4 秒表，精确到 0.1s。4.1.5 温度计，精确到 0.2°C。4.1.6 量筒，用来测定水的体积，精确到 10cm3。如果直接测量流速,测量表要校正准确到其读数...
