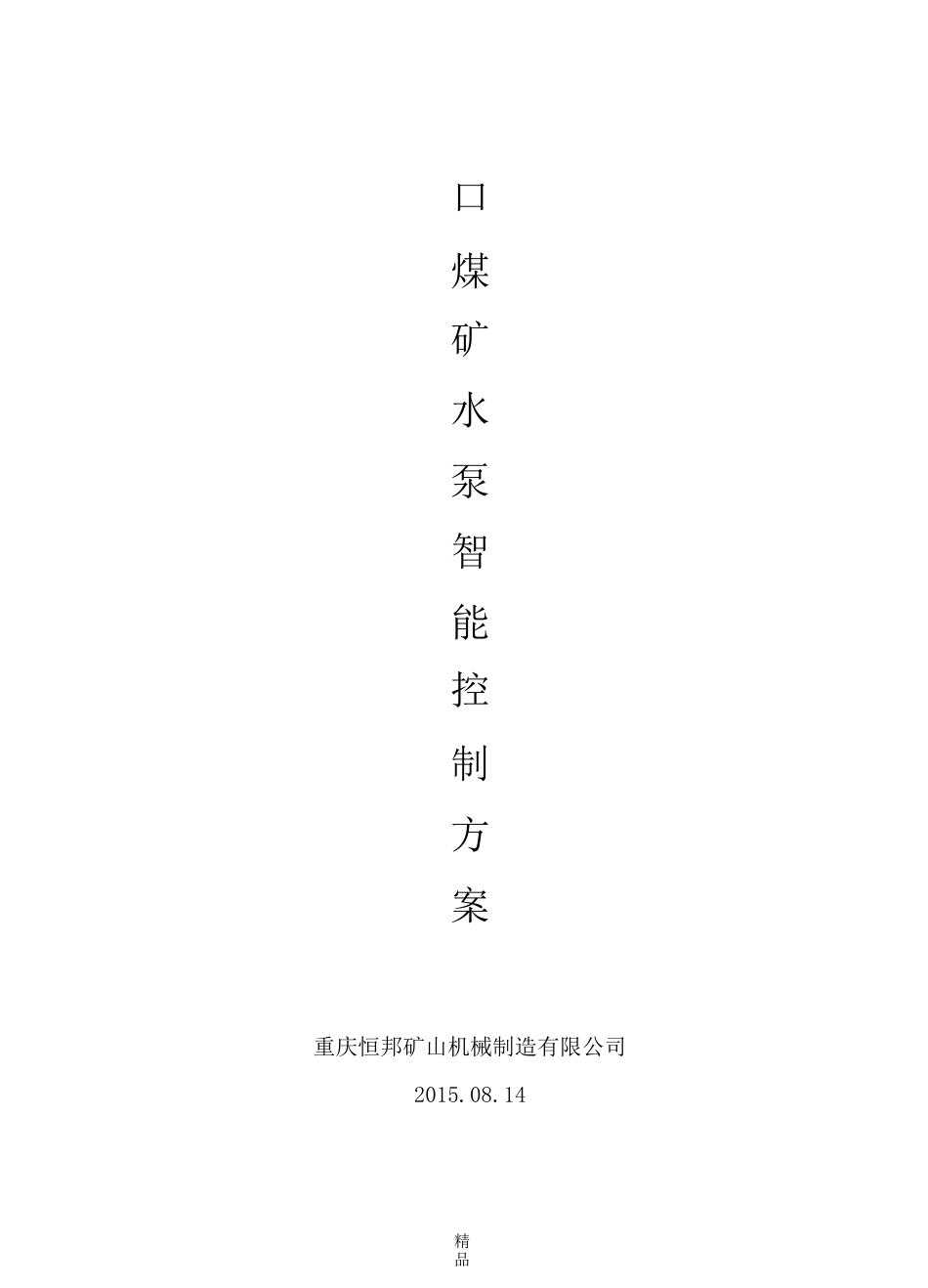

精品口煤矿水泵智能控制方案重庆恒邦矿山机械制造有限公司2015.08.14精品一、概述……………………二、产品特点………………三、主要用途及适用范围…四、使用环境条件…………五、设计依据及原则………六、系统功能介绍…………七、系统组成及工作原理…八、水泵监控系统操作说明九、配件清单及价格………十、质量保证和售后服务…井下泵房排水控制系统技术方案一、系统概述随着计算机控制技术的迅速发展,以微处理器为核心的可编程序控制器(PLC)控制已逐步取代继电器控制,普遍应用于各行各业的自动化控制领域。但目前煤矿井下主排水系统仍多采用继电器控制,水泵的开停及选择切换均由人工完成,还做不到根据水位或其它参数自动开停水泵,这将严重影响井下主排水泵房的管理水平和经济效益的提高,为了提高工作效率和节省水泵的运行费用以及满足矿领导的决策,做如下实施该系统采用 PLC+触摸屏+传感器+电动阀门,运用组态友好的人机界面实时监测,实现手动控制和自精品动控制,在保证各个设备独立可靠运行的情况下又实现集中控制;实现系统参数检测和储存、监视;故障信息查询、监控;对关键参数实行自动调节等,从而实现整个系统的自动控制。现场设本安操作台和隔爆兼本安型电气控制箱实现三台水泵的排水控制。操作台上设操作按钮及开关、指示灯、报警蜂鸣器、触摸屏、实现系统工作方式选择就地启/停控制等操作、系统状态指示、报警指示、触摸屏实现整个系统的状态监测、数据监视、参数修改等。隔爆兼本安型电气控制箱内设 PLC,实现整个系统控制。二、产品特点本系统的特点是集数字化、自动化、信息化为一体,实现无人值守全自动化控制。系统采用模块化结构,具有很好的维护性和可扩展能力。三、主要用途及适用范围本系统主要用于完成矿山水泵等远程无人值守控制,产品的主要适用范围如下:功率:50KW〜2000KW电压:AC127V〜AC6000V频率:OHZ〜60HZ四、使用环境条件环境温度与湿度:工作环境温度不超过+40°C,并且 24 小时内的平均温度不超过+35°C,最低环境温度不得低于一 5°C。相对湿度在最高温度为+40°C 时不超过 50%,在较低温度时,允许有较高的相对湿度(如在 20°C 时为 90%)。空气质量:不含有过量的尘埃、酸、碱腐蚀性及爆炸性微粒和气体。海拔高度:海拔高度不超过 2000 米。振动:安装地基处允许的振动条件:振动频率范围 10-150HZ,最大振动加速度不应超过 5m/s2。电网质量:电压波形应为正弦波,只要实际电压的瞬...
