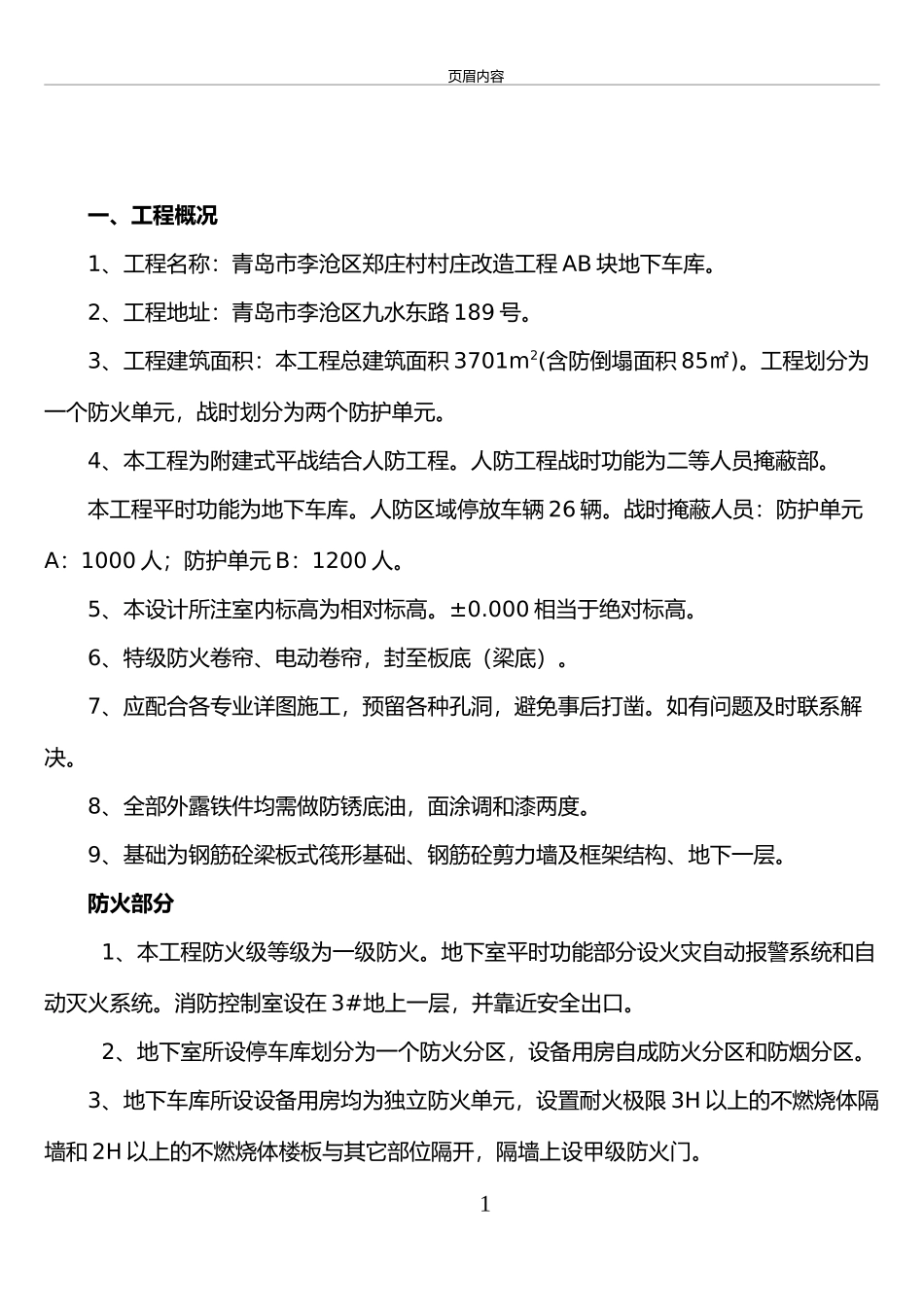

页眉内容一、工程概况1、工程名称：青岛市李沧区郑庄村村庄改造工程AB块地下车库。2、工程地址：青岛市李沧区九水东路189号。3、工程建筑面积：本工程总建筑面积3701m2(含防倒塌面积85㎡)。工程划分为一个防火单元，战时划分为两个防护单元。4、本工程为附建式平战结合人防工程。人防工程战时功能为二等人员掩蔽部。本工程平时功能为地下车库。人防区域停放车辆26辆。战时掩蔽人员：防护单元A：1000人；防护单元B：1200人。5、本设计所注室内标高为相对标高。±0.000相当于绝对标高。6、特级防火卷帘、电动卷帘，封至板底（梁底）。7、应配合各专业详图施工，预留各种孔洞，避免事后打凿。如有问题及时联系解决。8、全部外露铁件均需做防锈底油，面涂调和漆两度。9、基础为钢筋砼梁板式筏形基础、钢筋砼剪力墙及框架结构、地下一层。防火部分1、本工程防火级等级为一级防火。地下室平时功能部分设火灾自动报警系统和自动灭火系统。消防控制室设在3#地上一层，并靠近安全出口。2、地下室所设停车库划分为一个防火分区，设备用房自成防火分区和防烟分区。3、地下车库所设设备用房均为独立防火单元，设置耐火极限3H以上的不燃烧体隔墙和2H以上的不燃烧体楼板与其它部位隔开，隔墙上设甲级防火门。1页眉内容4、地下车库防火分区内设有两个直通地面的人员安全出口，楼梯间均为封闭楼梯间。地下车库设一处出地面汽车出入口，车库和车道相连处设防火墙及特级防火卷帘分隔。防护防化部分1、本工程战时划分为两个防护单元。单元指标：防护单元A：建筑面积1651平方米，掩蔽面积1000平方米，掩蔽1000人。防护等级：甲类六级；防化级别：丙级。防护单元B：建筑面积1965平方米，掩蔽面积1200平方米，掩蔽1200人，防护等级：甲类六级；防化级别：丙级。4、与人防地下室无关管线严禁穿越人防地下室顶板。穿越人防地下室的压力管线，须在人防地下室一侧加设抗爆闸阀。5、本工程为平战结合工程，人防工程防护功能应分三个阶段完成转换。早期转换：应于战前30天完成物资、器材筹措和构件加工。临战转换：应于战前15天完成后加柱安装和对外出入口及孔口的封堵。紧急转换：应于战前三天完成防护单元连通口的转换和综合调试等工作，达到战时的使用要求。6、战前砌筑：抗爆隔墙、抗爆挡墙为500厚沙袋墙。高大于1800.7、战前封堵技术措施：（1）封堵部位门洞、墙体、吊顶、地面凹槽清理。（2）封堵构件材料放置附近就位。2页眉内容（3）侧墙上焊圆环，串上脚平架钢管，装上定滑轮和粗绳。（4）起吊竖起第一根砼梁（槽钢梁），使梁垂直并紧贴墙体后手工电焊固定，梁侧面满涂结构胶。（5）将梁逐根竖起涂胶后密排靠紧，手工电焊固定。梁外侧缝隙用密封膏或胶泥嵌平。（6）门墙内侧砌筑一砖墙，粉水泥砂浆抹平。（7）梁外侧涂刷结构胶，贴度锌薄板，并密封板缝。（8）墙内侧粉刷水泥砂浆层稍干后，铺贴防水材料密闭层。（9）拌制速凝细石混凝土，填塞底板凹槽，并振捣密实。（10）用密封膏或胶泥嵌塞构件周边与墙体间缝隙。（11）封堵构件外叠放砂土袋，覆土回填夯实。8、楼梯间前室、走廊所设消火栓箱及管线不得暗设在人防临空墙上。人防结构技术要求：1、人防所示墙体分别注释为：临空墙—LKQ，门框墙—MKQ，活门墙—HMQ，内墙—NQ，外墙—WQ，封堵墙—FDQ，抗爆挡墙—KBDQ，抗爆隔墙—KBGQ，单元隔墙—DYGQ，非防护墙—Q。2、临战前后砌抗爆挡墙（KBDQ）及抗爆隔墙（KBGQ）采用沙袋堆垒，厚度不小于500mm厚；地下室240mm平时后砌隔墙采用KP1型MU10多孔砖，M5水泥砂浆砌筑。所有后砌墙长度大于4m，应在墙中设置240×240混凝土构造柱，构造柱内配412/φ6@100钢筋，混凝土墙、柱之拉结处应预留通长拉结筋2φ6@500或预留埋件焊接。每边伸入墙内1000或洞口边。3、顶板、底板、墙体中拉结筋采用梅花型布置。3页眉内容4、防护段部分应连续浇注砼，不得留施工缝。5、选用的防护密闭门，活门均应为国家定点防护设备厂产品。需提前与厂家联系预埋件及门扇安装事宜。6、人防砼墙体开洞、设备预留套管处应进行洞口补强。7、动荷载下纵向受拉钢筋最小锚固长度Laf=1.05La，La取值按03G101-1，同时不小于抗震锚固长度LaE...
