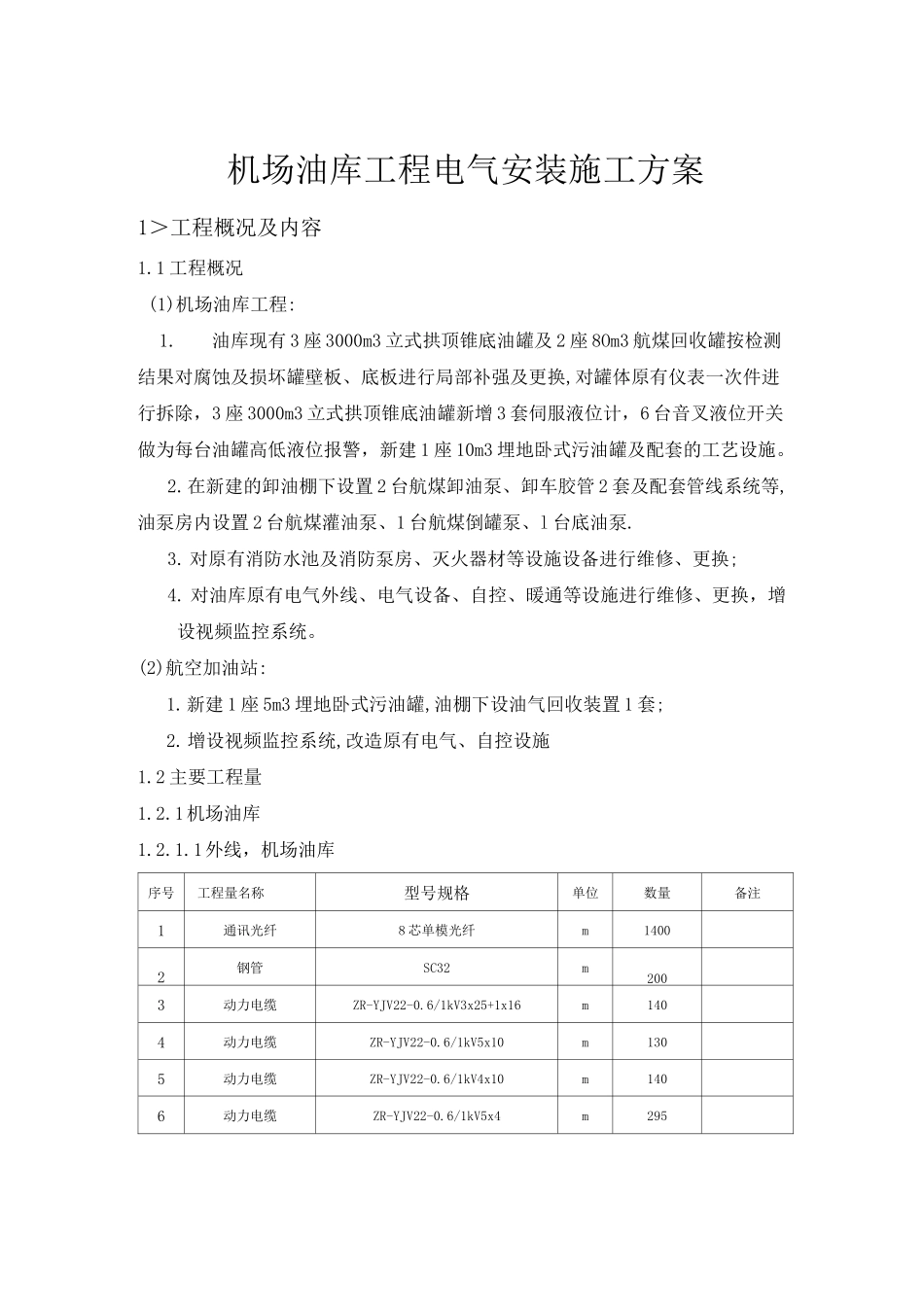

机场油库工程电气安装施工方案1＞工程概况及内容1.1 工程概况(1)机场油库工程:1.油库现有 3 座 3000m3 立式拱顶锥底油罐及 2 座 8Om3 航煤回收罐按检测结果对腐蚀及损坏罐壁板、底板进行局部补强及更换,对罐体原有仪表一次件进行拆除，3 座 3000m3 立式拱顶锥底油罐新增 3 套伺服液位计，6 台音叉液位开关做为每台油罐高低液位报警，新建 1 座 10m3 埋地卧式污油罐及配套的工艺设施。2.在新建的卸油棚下设置 2 台航煤卸油泵、卸车胶管 2 套及配套管线系统等,油泵房内设置 2 台航煤灌油泵、1 台航煤倒罐泵、l 台底油泵.3. 对原有消防水池及消防泵房、灭火器材等设施设备进行维修、更换;4. 对油库原有电气外线、电气设备、自控、暖通等设施进行维修、更换，增设视频监控系统。(2)航空加油站:1.新建 1 座 5m3 埋地卧式污油罐,油棚下设油气回收装置 1 套;2.增设视频监控系统,改造原有电气、自控设施1.2 主要工程量1.2.1机场油库1.2.1.1外线，机场油库序号工程量名称型号规格单位数量备注1通讯光纤8 芯单模光纤m14002钢管SC32m2003动力电缆ZR-YJV22-0.6/1kV3x25+1x16m1404动力电缆ZR-YJV22-0.6/1kV5x10m1305动力电缆ZR-YJV22-0.6/1kV4x10m1406动力电缆ZR-YJV22-0.6/1kV5x4m2957 动力电缆 ZR-YJV22-0.6/lkV4x4m4108动力电缆NH-YJV22-0.6/1kV5x16m3209动力电缆NH-YJV22-0.6/1kV4x4m39010动力电缆YJV22-0.6/1kV5x16m7511动力电缆YJV22-0.6/1kV5x10m29012动力电缆YJV22-0.6/1kV4x6m100013动力电缆YJV22-0.6/1kV5x4m7014信号电缆ZR-DJYVP22-450/750V2X2X1.5m47515信号电缆NH-DJYVP22-450/750V2X2X1.5m6516控制电缆ZR-KVVP22-450V/750V-14x1.5m65017控制电缆ZR-KVVP22-450V/750V-7x2.5m28018控制电缆ZR-KVVP22-450V/750V-5x2.5m175019控制电缆NH-KVVP22-450V/750V-14x1.5m126020控制电缆NH-KVVP22-450V/750V-7x2.5m30021控制电缆NH-KVVP22-450V/750V-5x2.5m7022通讯光纤8 芯单模光纤m12023通讯电缆HYA23-7(2X0.5)m37024通讯电缆HYA23-5(2X0.5)m12025路灯H=6mP=1x40W 配 LED 灯套3926中杆投光灯H=20mP=3x400W（配灯）手动升降套127防爆电磁启动器ExdIIBT4 带断相保护 2.2kW台128动力配电箱IP65台329火灾报警按钮带立柱、基础，IP65（室外型）台830消防报警电话台831防爆三相插座ExdIIBT4台232防爆扰性管ExdIBT4(根3533防爆密封盒ExdIIBT4套3534动力配电箱IP65 非标台335钢管SC100m2004 防爆电磁启动器 ExdIIBT...
