乘用车座椅总成标准

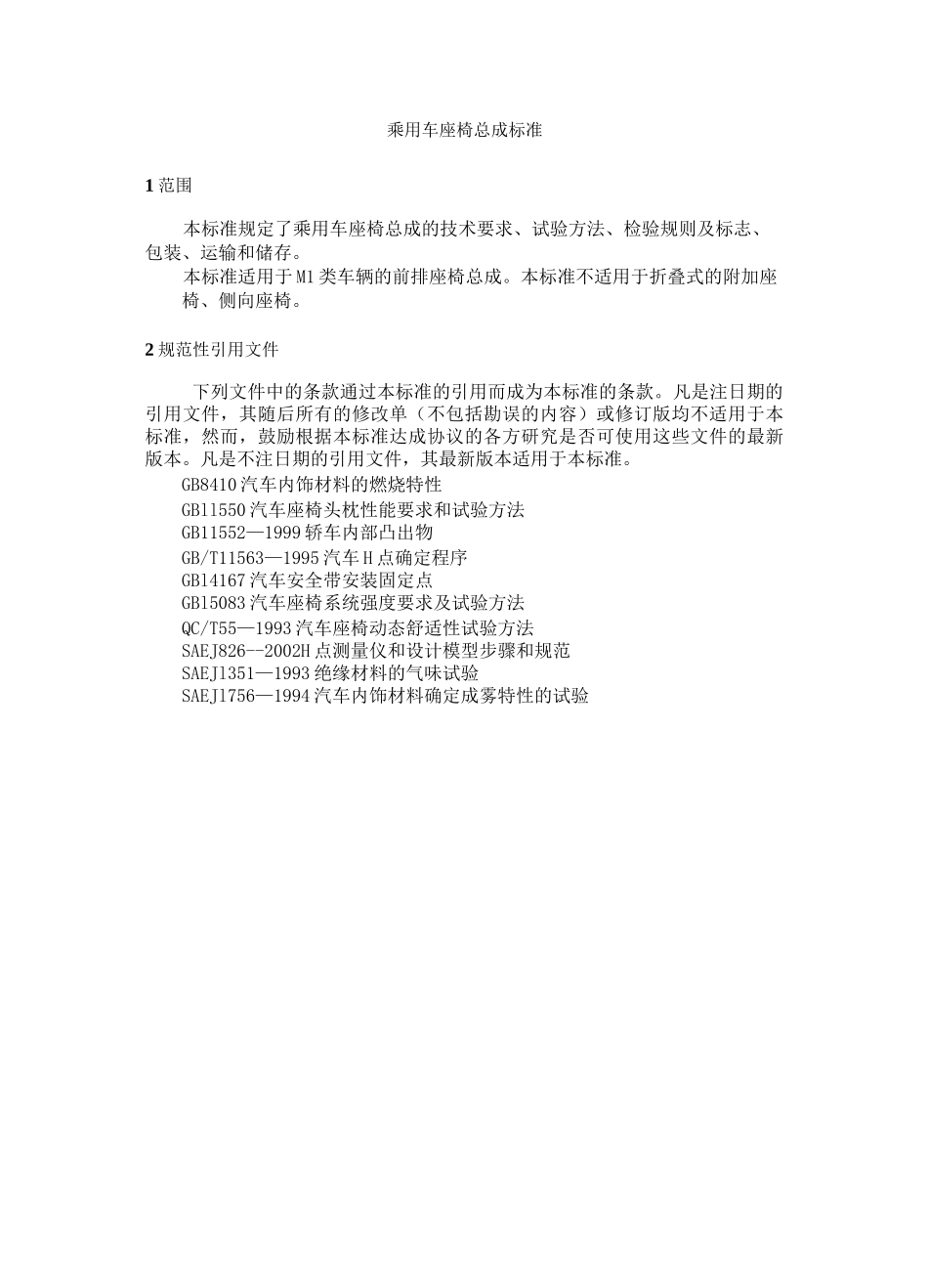

乘用车座椅总成标准_第1页
1/13

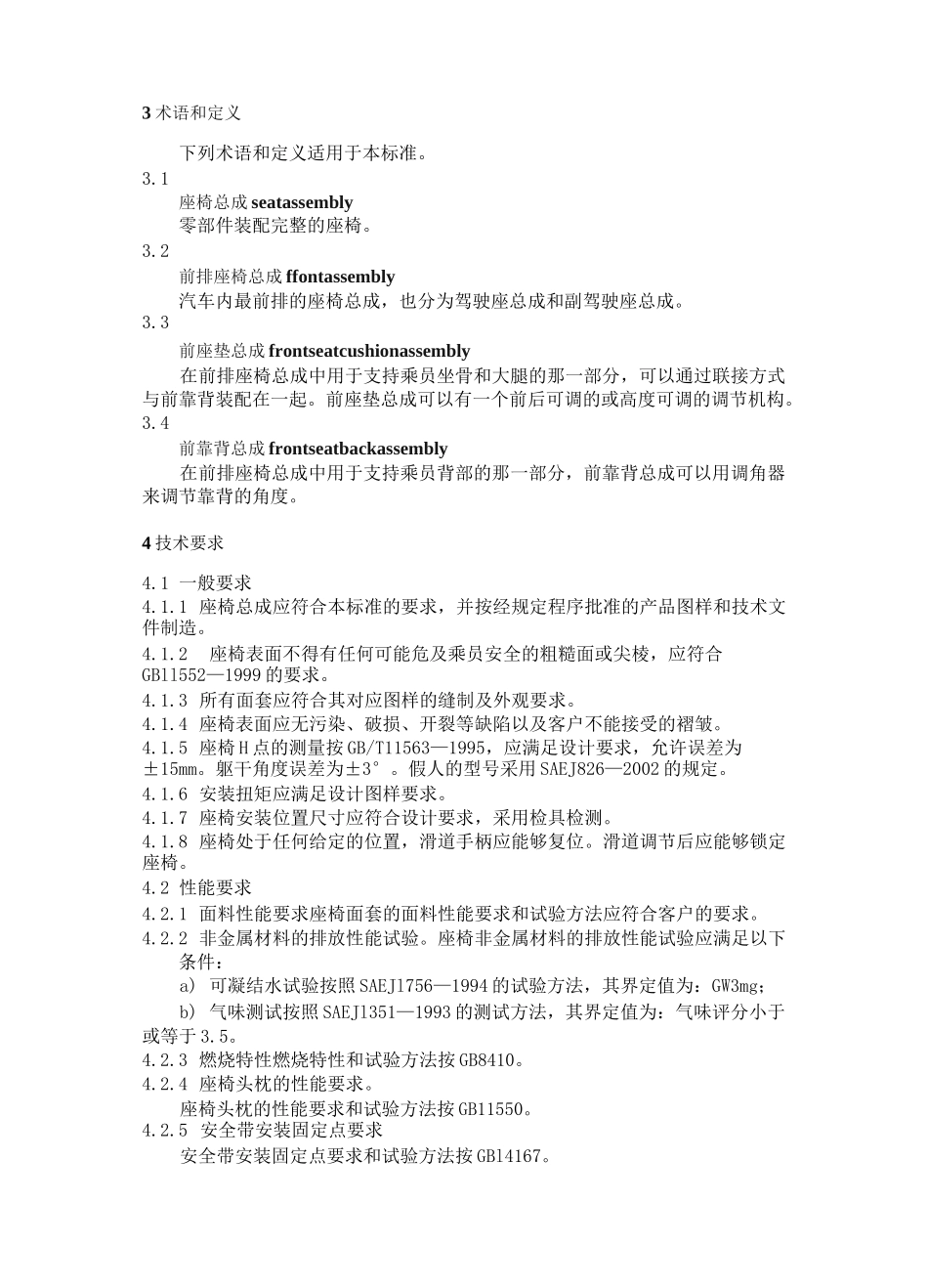

乘用车座椅总成标准_第2页
2/13

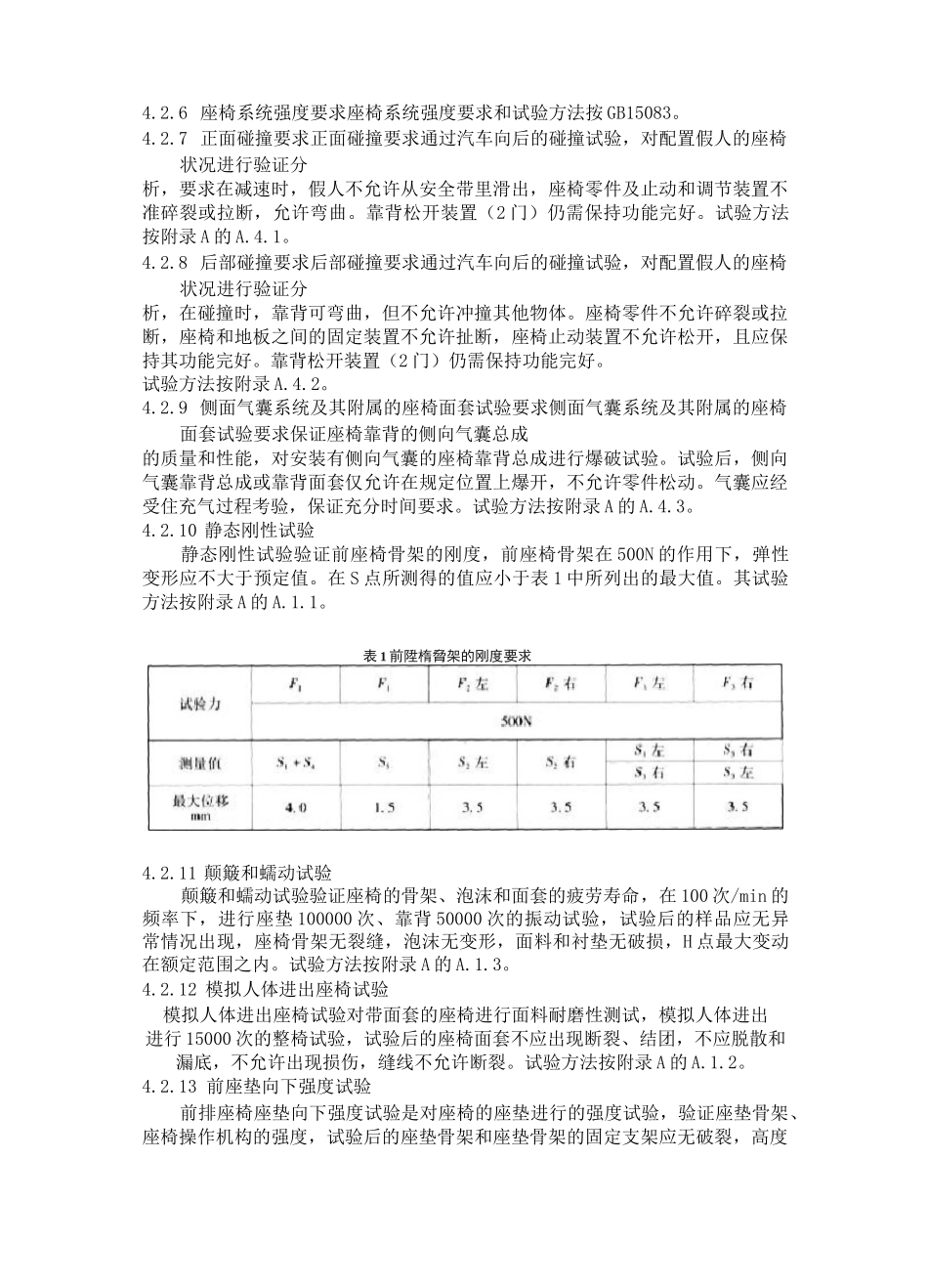

乘用车座椅总成标准_第3页
3/13
乘用车座椅总成标准1 范围本标准规定了乘用车座椅总成的技术要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于 M1 类车辆的前排座椅总成。本标准不适用于折叠式的附加座椅、侧向座椅。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB8410 汽车内饰材料的燃烧特性GBll550 汽车座椅头枕性能要求和试验方法GB11552—1999 轿车内部凸出物GB/T11563—1995 汽车 H 点确定程序GBl4167 汽车安全带安装固定点GBl5083 汽车座椅系统强度要求及试验方法QC/T55—1993 汽车座椅动态舒适性试验方法SAEJ826--2002H 点测量仪和设计模型步骤和规范SAEJl351—1993 绝缘材料的气味试验SAEJl756—1994 汽车内饰材料确定成雾特性的试验3 术语和定义下列术语和定义适用于本标准。3.1座椅总成 seatassembly零部件装配完整的座椅。3.2前排座椅总成 ffontassembly汽车内最前排的座椅总成,也分为驾驶座总成和副驾驶座总成。3.3前座垫总成 frontseatcushionassembly在前排座椅总成中用于支持乘员坐骨和大腿的那一部分,可以通过联接方式与前靠背装配在一起。前座垫总成可以有一个前后可调的或高度可调的调节机构。3.4前靠背总成 frontseatbackassembly在前排座椅总成中用于支持乘员背部的那一部分,前靠背总成可以用调角器来调节靠背的角度。4 技术要求4.1 一般要求4.1.1 座椅总成应符合本标准的要求,并按经规定程序批准的产品图样和技术文件制造。4.1.2座椅表面不得有任何可能危及乘员安全的粗糙面或尖棱,应符合GBll552—1999 的要求。4.1.3 所有面套应符合其对应图样的缝制及外观要求。4.1.4 座椅表面应无污染、破损、开裂等缺陷以及客户不能接受的褶皱。4.1.5 座椅 H 点的测量按 GB/T11563—1995,应满足设计要求,允许误差为±15mm。躯干角度误差为±3°。假人的型号采用 SAEJ826—2002 的规定。4.1.6 安装扭矩应满足设计图样要求。4.1.7 座椅安装位置尺寸应符合设计要求,采用检具检测。4.1.8 座椅处于任何给定的位置,滑道手柄应能够复位。滑道调节后应能够锁定座椅。4.2 性能要求4.2.1 面料性能要求座椅面套的面料性能要求和试验方法应符合客户的要求。4.2.2 非金属...
