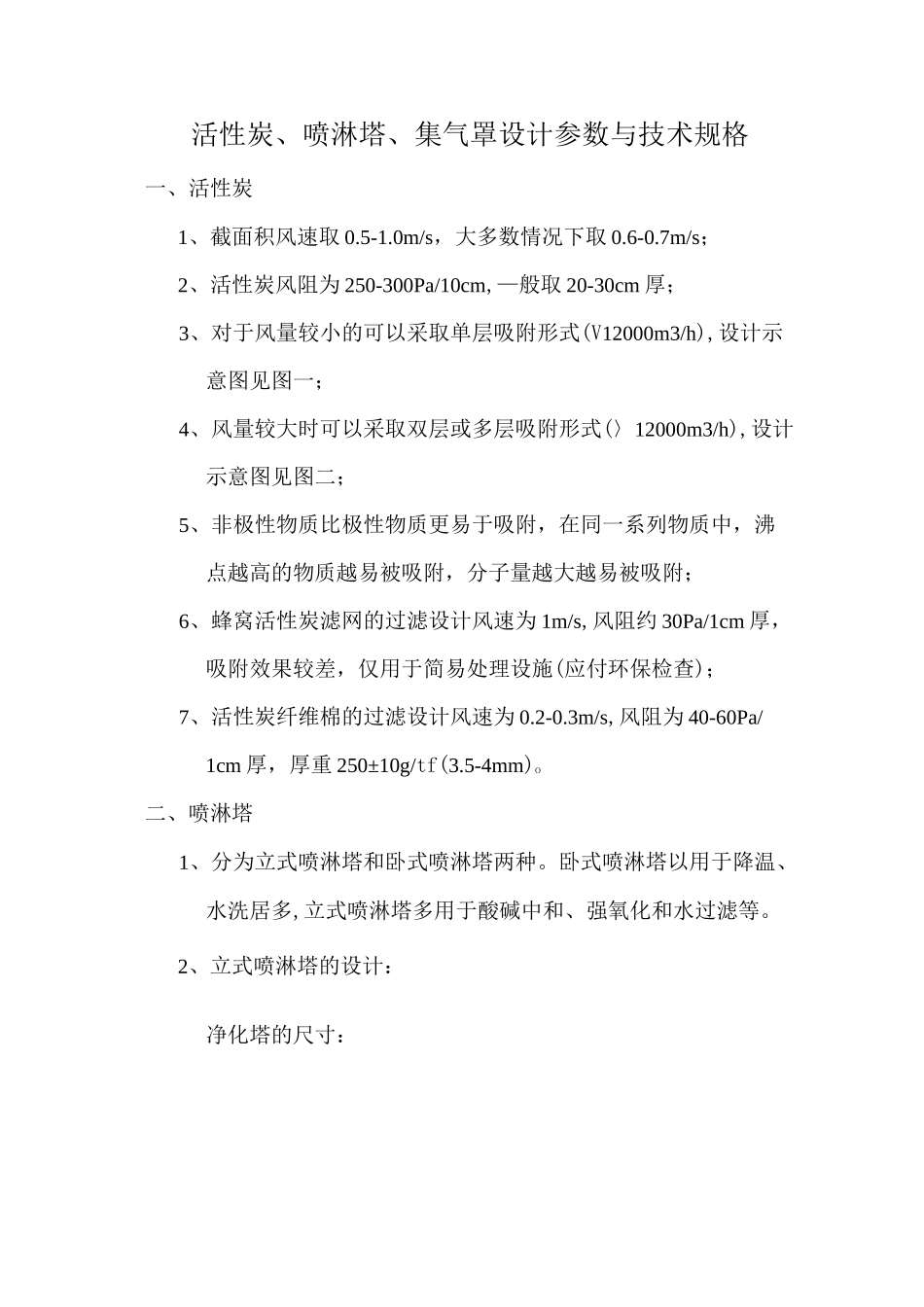

活性炭、喷淋塔、集气罩设计参数与技术规格

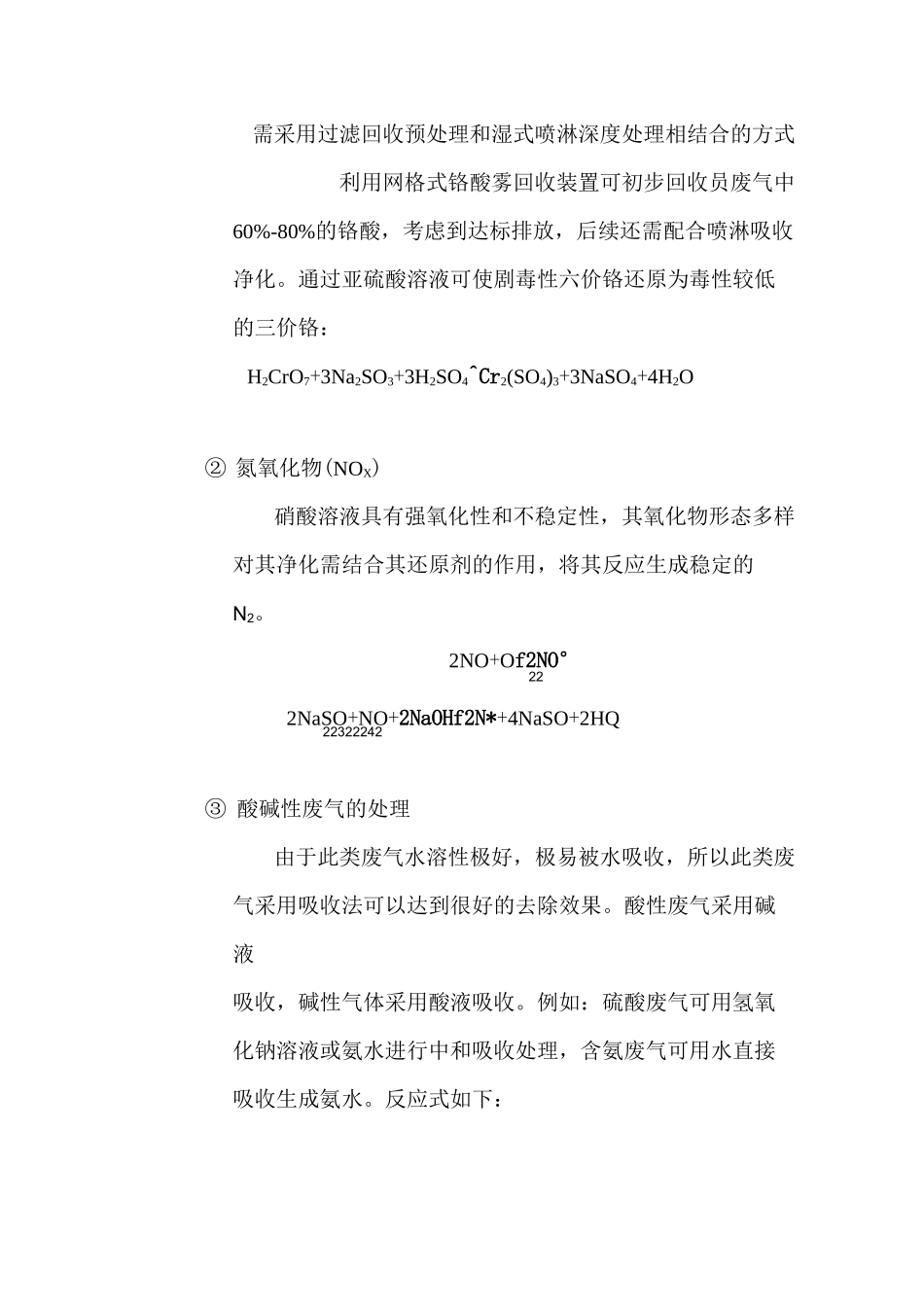

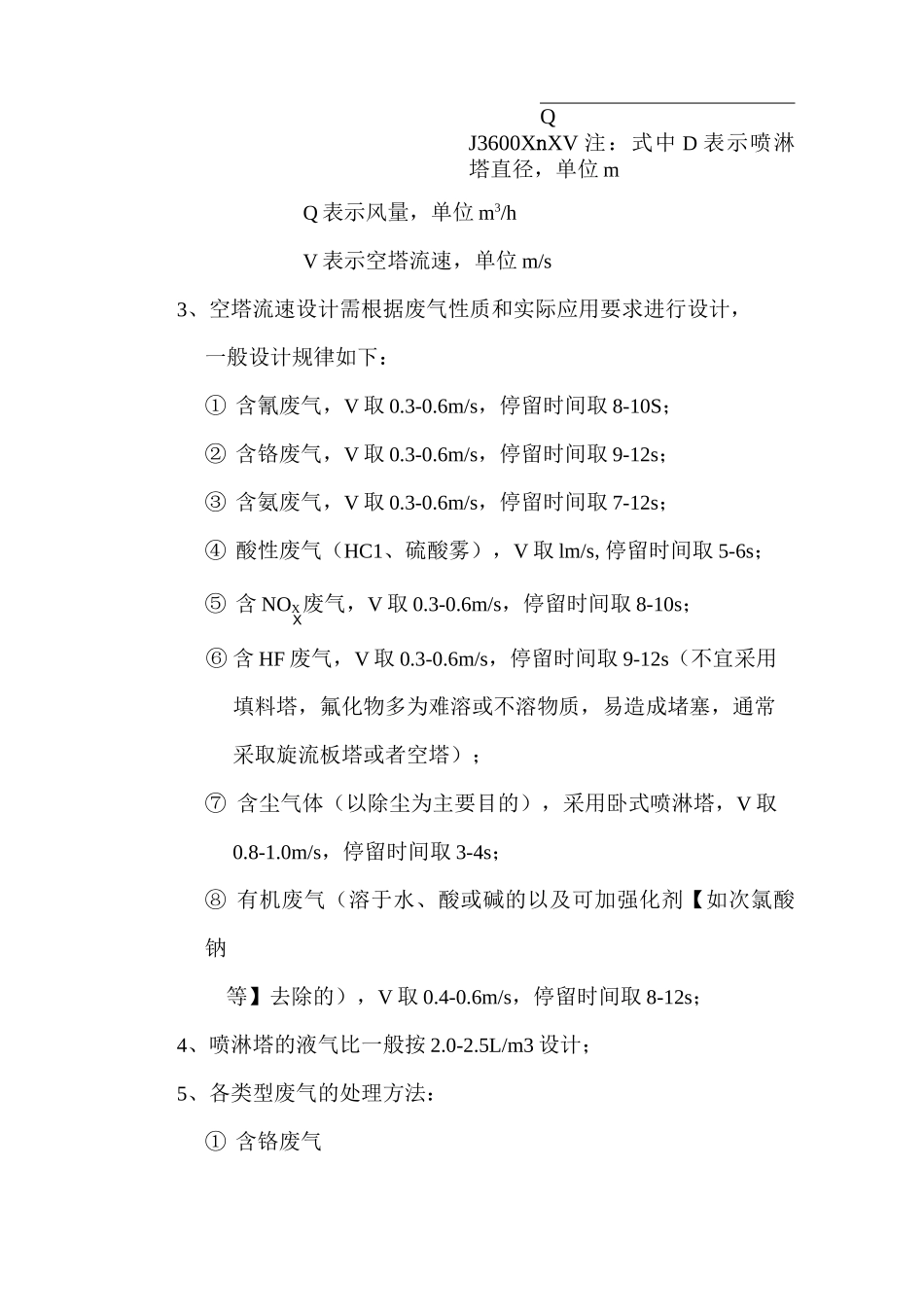

活性炭、喷淋塔、集气罩设计参数与技术规格一、活性炭1、截面积风速取 0.5-1.0m/s，大多数情况下取 0.6-0.7m/s；2、活性炭风阻为 250-300Pa/10cm,—般取 20-30cm 厚；3、对于风量较小的可以采取单层吸附形式(V12000m3/h),设计示意图见图一；4、风量较大时可以采取双层或多层吸附形式(〉12000m3/h),设计示意图见图二；5、非极性物质比极性物质更易于吸附，在同一系列物质中，沸点越高的物质越易被吸附，分子量越大越易被吸附；6、蜂窝活性炭滤网的过滤设计风速为 1m/s,风阻约 30Pa/1cm 厚，吸附效果较差，仅用于简易处理设施(应付环保检查)；7、活性炭纤维棉的过滤设计风速为 0.2-0.3m/s,风阻为 40-60Pa/1cm 厚，厚重 250±10g/tf(3.5-4mm)o二、喷淋塔1、分为立式喷淋塔和卧式喷淋塔两种。卧式喷淋塔以用于降温、水洗居多,立式喷淋塔多用于酸碱中和、强氧化和水过滤等。2、立式喷淋塔的设计：净化塔的尺寸：QJ3600XnXV 注：式中 D 表示喷淋塔直径，单位 mQ 表示风量，单位 m3/hV 表示空塔流速，单位 m/s3、空塔流速设计需根据废气性质和实际应用要求进行设计，一般设计规律如下：① 含氰废气，V 取 0.3-0.6m/s，停留时间取 8-10S；② 含铬废气，V 取 0.3-0.6m/s，停留时间取 9-12s；③ 含氨废气，V 取 0.3-0.6m/s，停留时间取 7-12s；④ 酸性废气（HC1、硫酸雾），V 取 lm/s,停留时间取 5-6s；⑤ 含 NOX废气，V 取 0.3-0.6m/s，停留时间取 8-10s；X⑥ 含 HF 废气，V 取 0.3-0.6m/s，停留时间取 9-12s（不宜采用填料塔，氟化物多为难溶或不溶物质，易造成堵塞，通常采取旋流板塔或者空塔）；⑦ 含尘气体（以除尘为主要目的），采用卧式喷淋塔，V 取0.8-1.0m/s，停留时间取 3-4s；⑧ 有机废气（溶于水、酸或碱的以及可加强化剂【如次氯酸钠等】去除的），V 取 0.4-0.6m/s，停留时间取 8-12s；4、喷淋塔的液气比一般按 2.0-2.5L/m3 设计；5、各类型废气的处理方法：① 含铬废气需采用过滤回收预处理和湿式喷淋深度处理相结合的方式利用网格式铬酸雾回收装置可初步回收员废气中60%-80%的铬酸，考虑到达标排放，后续还需配合喷淋吸收净化。通过亚硫酸溶液可使剧毒性六价铬还原为毒性较低的三价铬：H2CrO7+3Na2SO3+3H2SO4^Cr2(SO4)3+3NaSO4+4H2O② 氮氧化物(NOX)硝酸溶液具有强氧化性和不稳定性，其氧化物形态多样对其净化需结合其还原剂的作用，将其反应生成稳定的N2。2NO+Of2NO°222NaSO+NO+...
