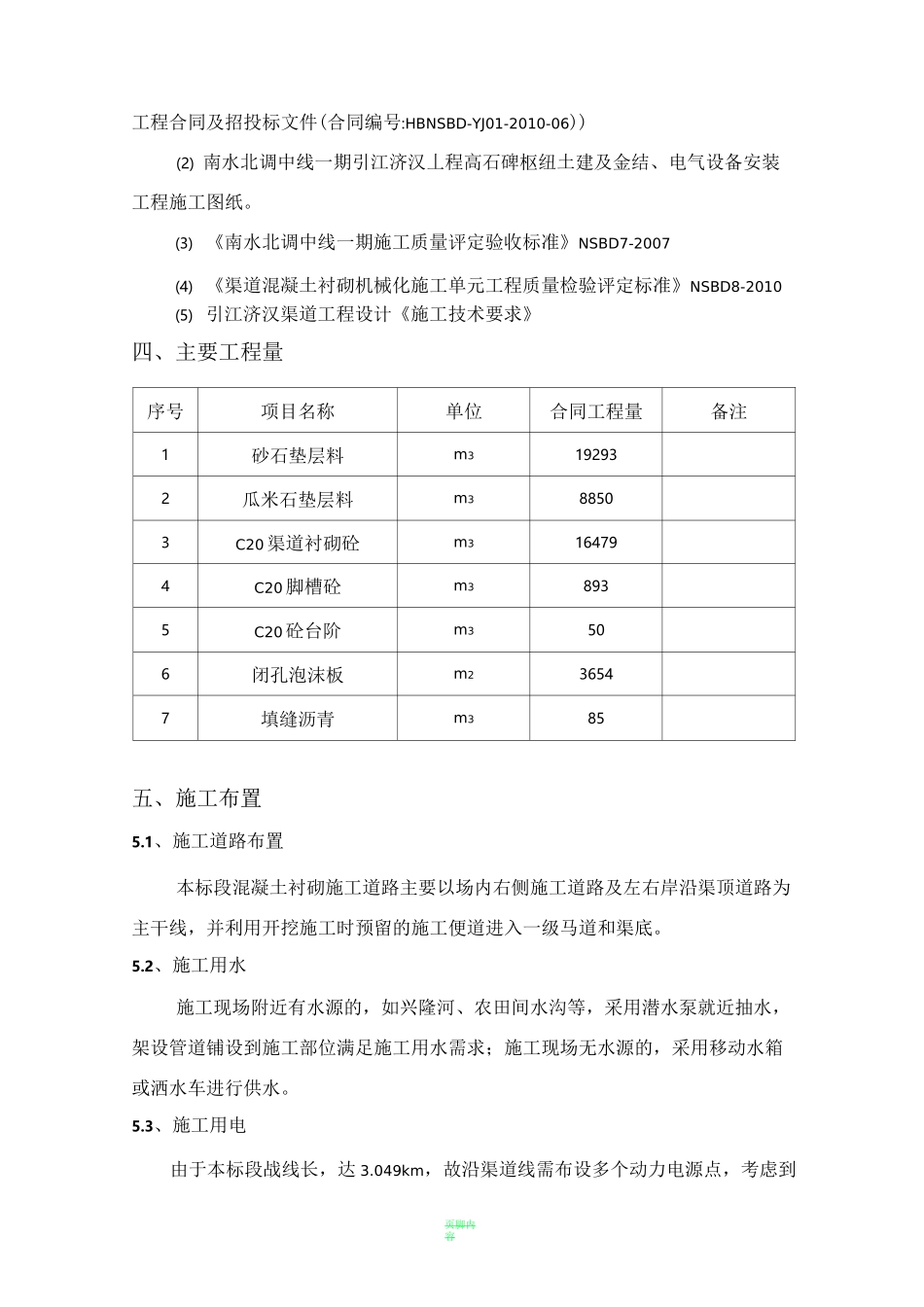

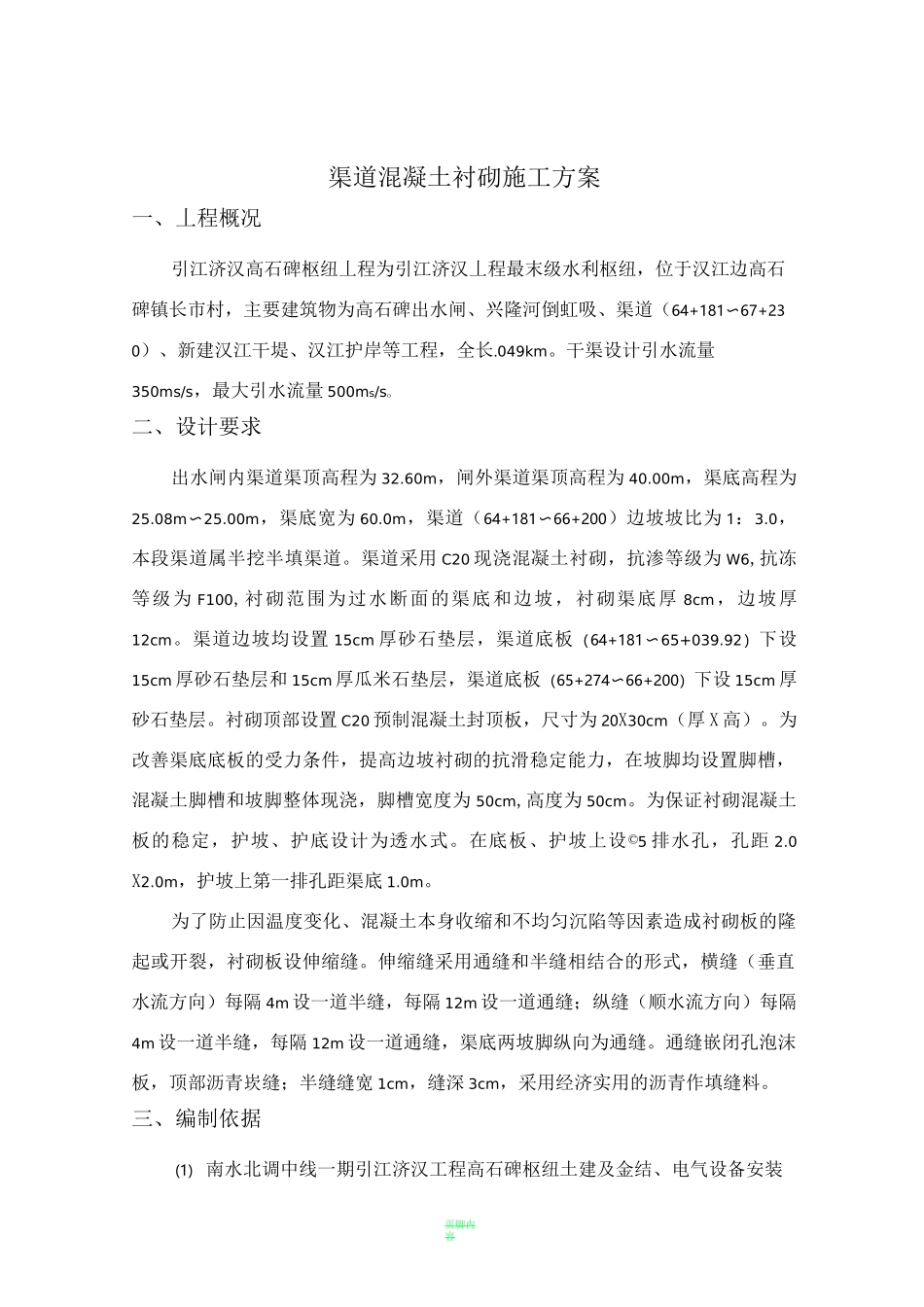

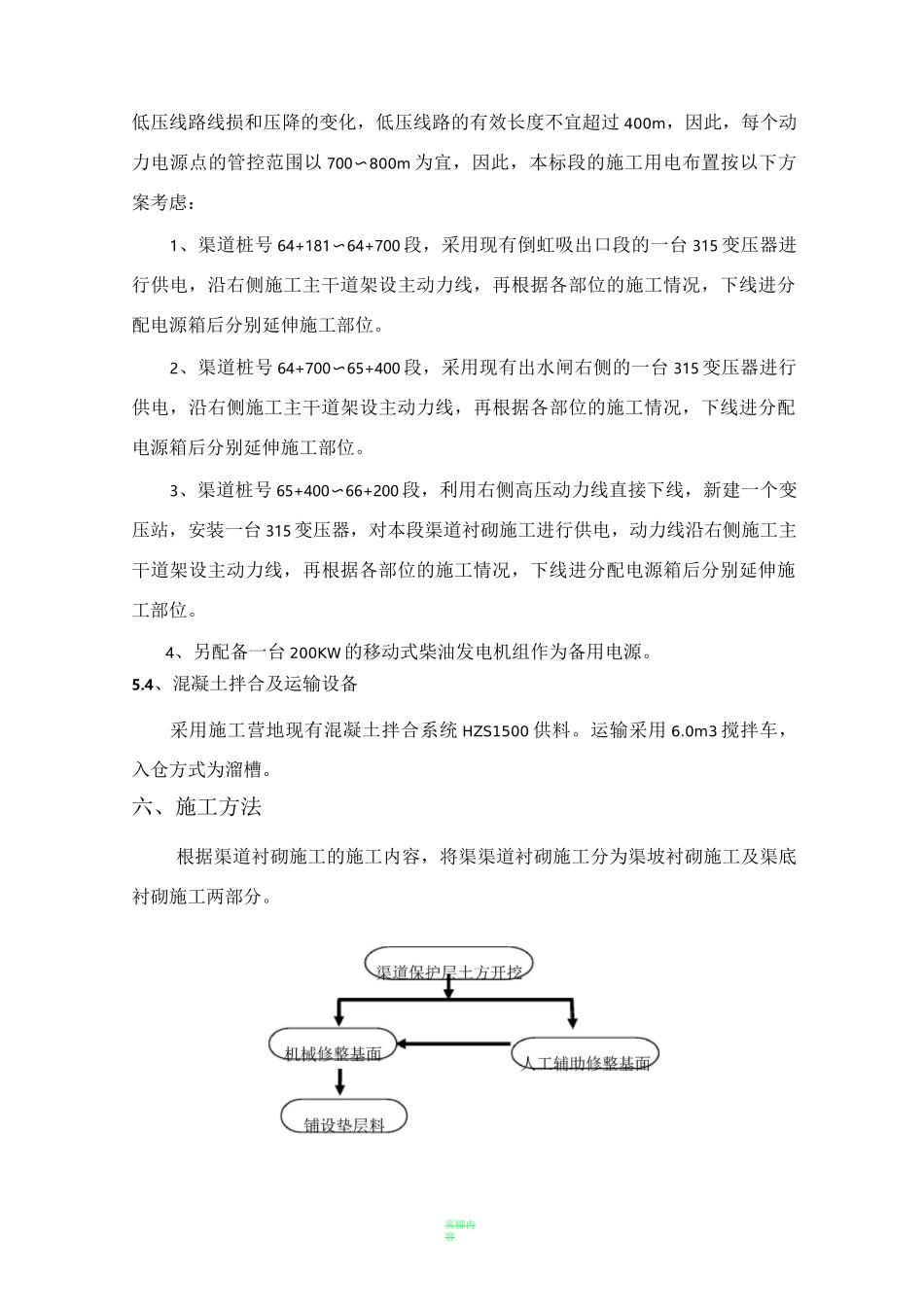

页脚内容渠道混凝土衬砌施工方案一、丄程概况引江济汉高石碑枢纽丄程为引江济汉丄程最末级水利枢纽，位于汉江边高石碑镇长市村，主要建筑物为高石碑出水闸、兴隆河倒虹吸、渠道（64+181〜67+230）、新建汉江干堤、汉江护岸等工程，全长.049km。干渠设计引水流量350ms/s，最大引水流量 500ms/so二、设计要求出水闸内渠道渠顶高程为 32.60m，闸外渠道渠顶高程为 40.00m，渠底高程为25.08m〜25.00m，渠底宽为 60.0m，渠道（64+181〜66+200）边坡坡比为 1：3.0，本段渠道属半挖半填渠道。渠道采用 C20 现浇混凝土衬砌，抗渗等级为 W6,抗冻等级为 F100,衬砌范围为过水断面的渠底和边坡，衬砌渠底厚 8cm，边坡厚12cm。渠道边坡均设置 15cm 厚砂石垫层，渠道底板（64+181〜65+039.92）下设15cm 厚砂石垫层和 15cm 厚瓜米石垫层，渠道底板（65+274〜66+200）下设 15cm 厚砂石垫层。衬砌顶部设置 C20 预制混凝土封顶板，尺寸为 20X30cm（厚 X 高）。为改善渠底底板的受力条件，提高边坡衬砌的抗滑稳定能力，在坡脚均设置脚槽，混凝土脚槽和坡脚整体现浇，脚槽宽度为 50cm,高度为 50cm。为保证衬砌混凝土板的稳定，护坡、护底设计为透水式。在底板、护坡上设©5 排水孔，孔距 2.0X2.0m，护坡上第一排孔距渠底 1.0m。为了防止因温度变化、混凝土本身收缩和不均匀沉陷等因素造成衬砌板的隆起或开裂，衬砌板设伸缩缝。伸缩缝采用通缝和半缝相结合的形式，横缝（垂直水流方向）每隔 4m 设一道半缝，每隔 12m 设一道通缝；纵缝（顺水流方向）每隔4m 设一道半缝，每隔 12m 设一道通缝，渠底两坡脚纵向为通缝。通缝嵌闭孔泡沫板，顶部沥青崁缝；半缝缝宽 1cm，缝深 3cm，采用经济实用的沥青作填缝料。三、编制依据(1) 南水北调中线一期引江济汉工程高石碑枢纽土建及金结、电气设备安装页脚内容工程合同及招投标文件(合同编号:HBNSBD-YJ01-2010-06))(2) 南水北调中线一期引江济汉丄程高石碑枢纽土建及金结、电气设备安装工程施工图纸。(3) 《南水北调中线一期施工质量评定验收标准》NSBD7-2007(4) 《渠道混凝土衬砌机械化施工单元工程质量检验评定标准》NSBD8-2010(5) 引江济汉渠道工程设计《施工技术要求》四、主要工程量序号项目名称单位合同工程量备注1砂石垫层料m3192932瓜米石垫层料m388503C20 渠道衬砌砼m3164794C20 脚槽砼m38935C20 砼台阶m3506闭孔泡沫板m236547填缝沥青m385五、施工布置5.1、施工道路布置本标...
