旋振筛基本结构及工作原理

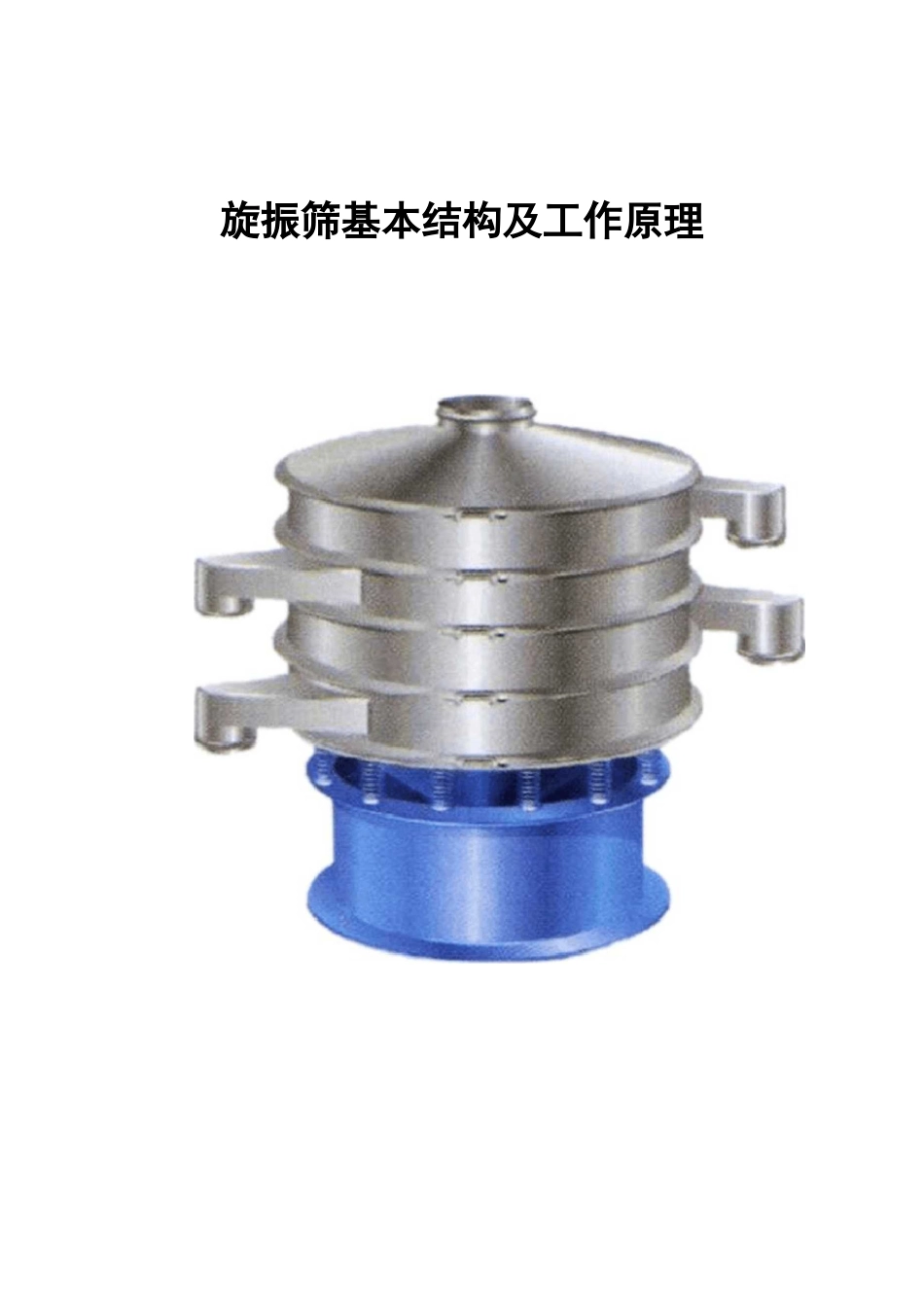

旋振筛基本结构及工作原理_第1页
1/7

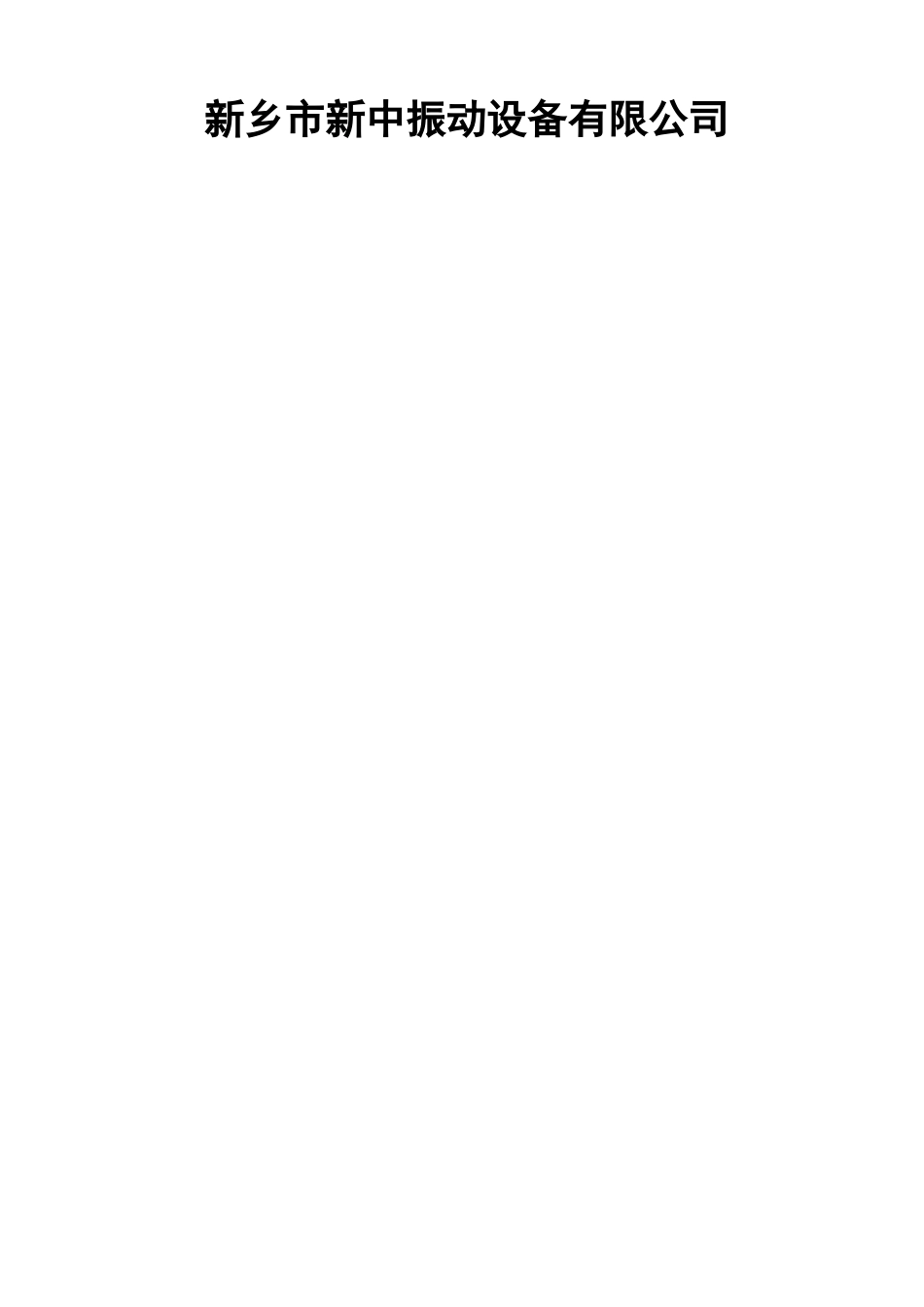

旋振筛基本结构及工作原理_第2页
2/7
旋振筛基本结构及工作原理_第3页
3/7

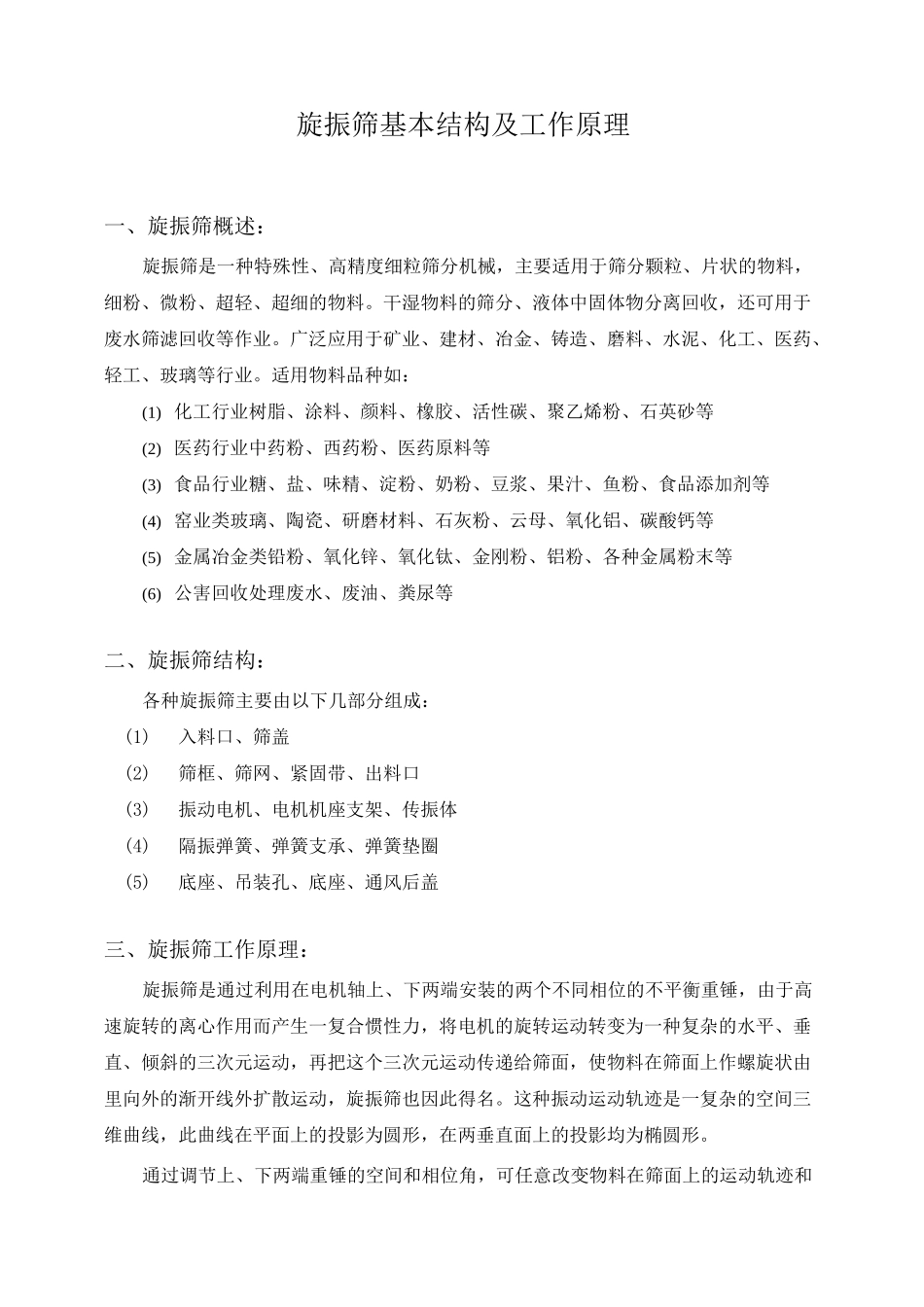

旋振筛基本结构及工作原理新乡市新中振动设备有限公司旋振筛基本结构及工作原理一、旋振筛概述:旋振筛是一种特殊性、高精度细粒筛分机械,主要适用于筛分颗粒、片状的物料,细粉、微粉、超轻、超细的物料。干湿物料的筛分、液体中固体物分离回收,还可用于废水筛滤回收等作业。广泛应用于矿业、建材、冶金、铸造、磨料、水泥、化工、医药、轻工、玻璃等行业。适用物料品种如:(1) 化工行业树脂、涂料、颜料、橡胶、活性碳、聚乙烯粉、石英砂等(2) 医药行业中药粉、西药粉、医药原料等(3) 食品行业糖、盐、味精、淀粉、奶粉、豆浆、果汁、鱼粉、食品添加剂等(4) 窑业类玻璃、陶瓷、研磨材料、石灰粉、云母、氧化铝、碳酸钙等(5) 金属冶金类铅粉、氧化锌、氧化钛、金刚粉、铝粉、各种金属粉末等(6) 公害回收处理废水、废油、粪尿等二、旋振筛结构:各种旋振筛主要由以下几部分组成:(1)入料口、筛盖(2)筛框、筛网、紧固带、出料口(3)振动电机、电机机座支架、传振体(4)隔振弹簧、弹簧支承、弹簧垫圈(5)底座、吊装孔、底座、通风后盖三、旋振筛工作原理:旋振筛是通过利用在电机轴上、下两端安装的两个不同相位的不平衡重锤,由于高速旋转的离心作用而产生一复合惯性力,将电机的旋转运动转变为一种复杂的水平、垂直、倾斜的三次元运动,再把这个三次元运动传递给筛面,使物料在筛面上作螺旋状由里向外的渐开线外扩散运动,旋振筛也因此得名。这种振动运动轨迹是一复杂的空间三维曲线,此曲线在平面上的投影为圆形,在两垂直面上的投影均为椭圆形。通过调节上、下两端重锤的空间和相位角,可任意改变物料在筛面上的运动轨迹和扩散的快慢,甚至可以让物料在筛面上保持长期的圆周运动。物料通过不同层次的筛网,可以达到分级作业的目的。根据旋振筛三次元运动对多种筛分特性,通过对上下重锤的角度调节,可以对物料进行精筛分、概率筛分等多种筛分作业。四、旋振筛的结构图:图 1 旋振筛结构图1、弹跳橡胶球 2、筛网 3、紧固带 4、5、10、重锤 6、压块 7、隔振弹簧 8、筛架体 9、电机11、入料口 12、筛盖 13、中部筛框 14、出料口15、下部筛框 16、吊装孔 17、底座 18、通风后盖上图 1 旋振筛的结构简图。旋振筛由筛盖 12、筛框 13 和 15、隔振弹簧 7、筛网 2、电机(振动源)9、底座 17 等部分组成。(1)筛盖筛盖由进料口及斜锥体组成,其下端与筛框相接,筛盖和筛框由卡环联接(或用法兰),在筛盖和筛框之间有密封垫...
