长春海绵城市设计说明专篇(施工图设计格式)

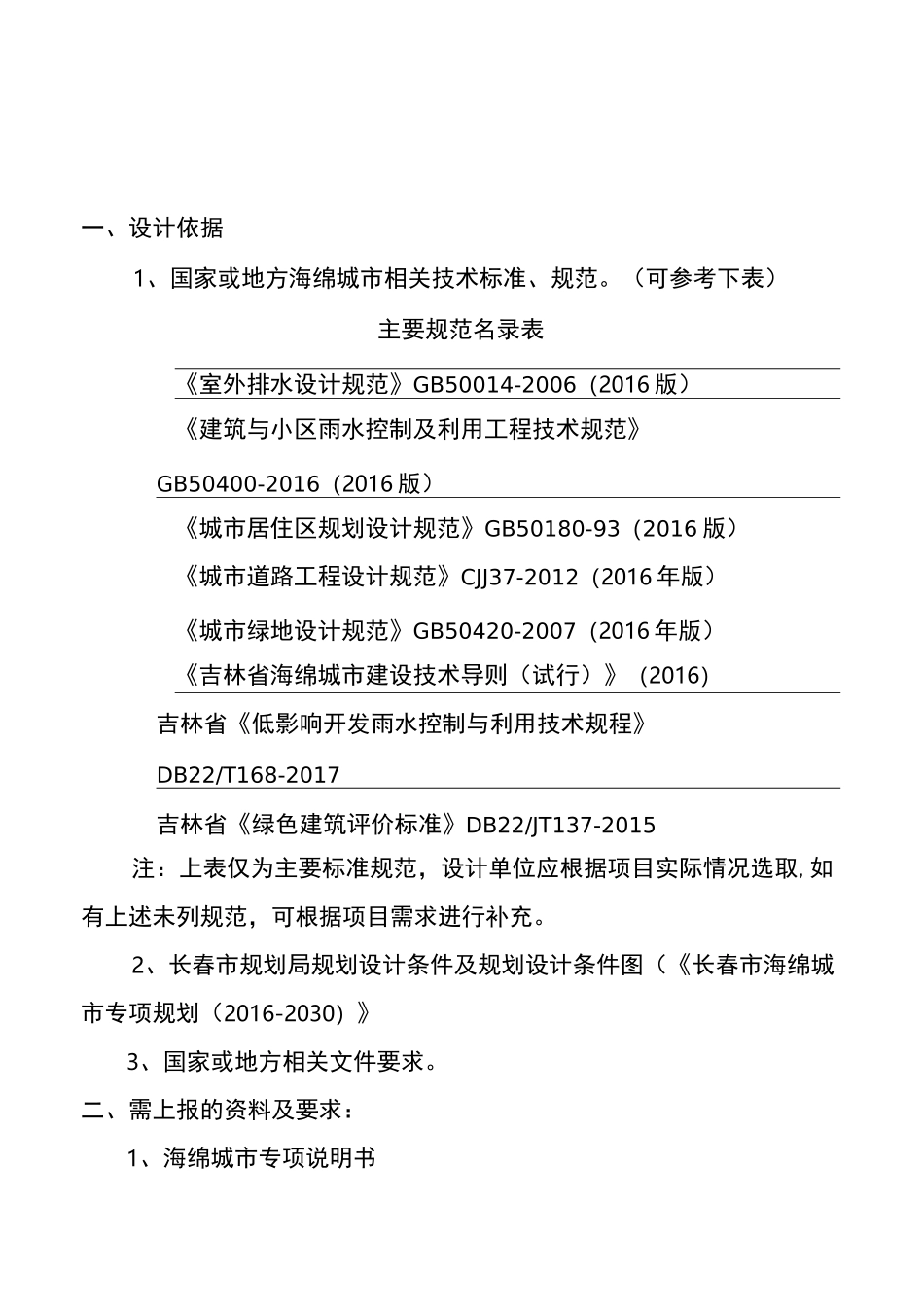

长春海绵城市设计说明专篇(施工图设计格式)_第1页
1/6

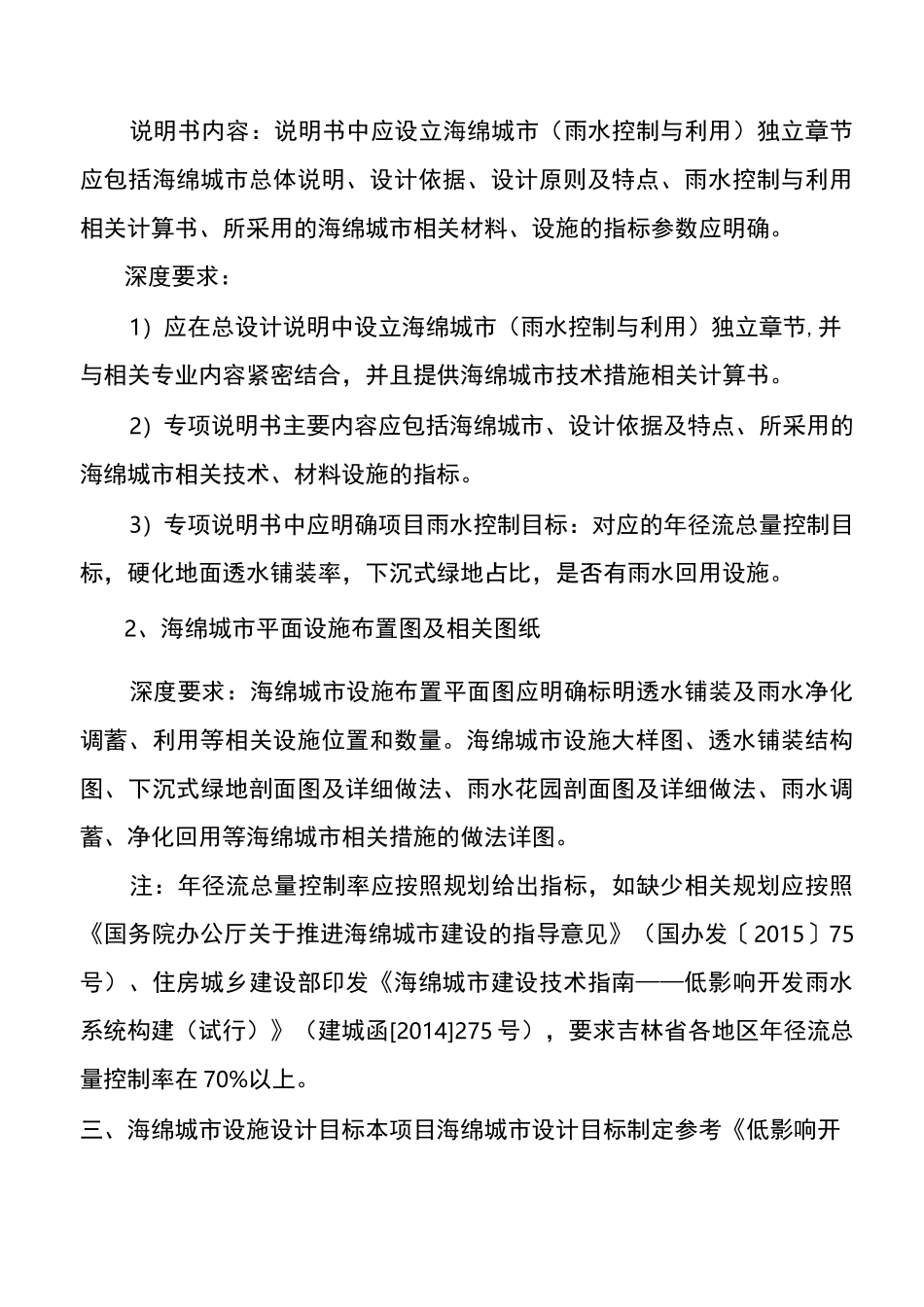

长春海绵城市设计说明专篇(施工图设计格式)_第2页
2/6

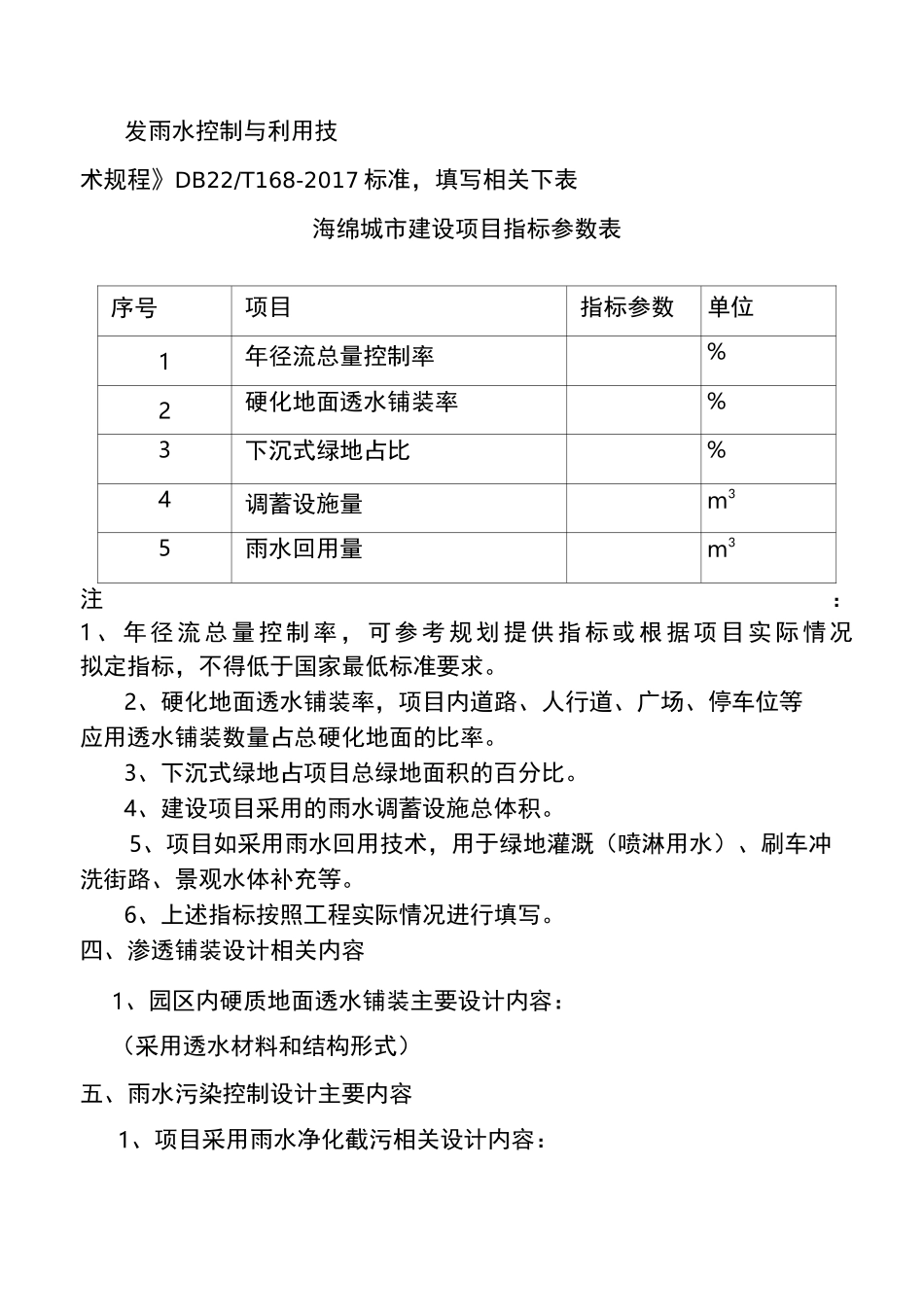

长春海绵城市设计说明专篇(施工图设计格式)_第3页
3/6
一、设计依据1、国家或地方海绵城市相关技术标准、规范。(可参考下表)主要规范名录表《室外排水设计规范》GB50014-2006(2016 版)《建筑与小区雨水控制及利用工程技术规范》GB50400-2016(2016 版)《城市居住区规划设计规范》GB50180-93(2016 版)《城市道路工程设计规范》CJJ37-2012(2016 年版)《城市绿地设计规范》GB50420-2007(2016 年版)《吉林省海绵城市建设技术导则(试行)》(2016)吉林省《低影响开发雨水控制与利用技术规程》DB22/T168-2017吉林省《绿色建筑评价标准》DB22/JT137-2015注:上表仅为主要标准规范,设计单位应根据项目实际情况选取,如有上述未列规范,可根据项目需求进行补充。2、长春市规划局规划设计条件及规划设计条件图(《长春市海绵城市专项规划(2016-2030)》3、国家或地方相关文件要求。二、需上报的资料及要求:1、海绵城市专项说明书说明书内容:说明书中应设立海绵城市(雨水控制与利用)独立章节应包括海绵城市总体说明、设计依据、设计原则及特点、雨水控制与利用相关计算书、所采用的海绵城市相关材料、设施的指标参数应明确。深度要求:1)应在总设计说明中设立海绵城市(雨水控制与利用)独立章节,并与相关专业内容紧密结合,并且提供海绵城市技术措施相关计算书。2)专项说明书主要内容应包括海绵城市、设计依据及特点、所采用的海绵城市相关技术、材料设施的指标。3)专项说明书中应明确项目雨水控制目标:对应的年径流总量控制目标,硬化地面透水铺装率,下沉式绿地占比,是否有雨水回用设施。2、海绵城市平面设施布置图及相关图纸深度要求:海绵城市设施布置平面图应明确标明透水铺装及雨水净化调蓄、利用等相关设施位置和数量。海绵城市设施大样图、透水铺装结构图、下沉式绿地剖面图及详细做法、雨水花园剖面图及详细做法、雨水调蓄、净化回用等海绵城市相关措施的做法详图。注:年径流总量控制率应按照规划给出指标,如缺少相关规划应按照《国务院办公厅关于推进海绵城市建设的指导意见》(国办发〔2015〕75号)、住房城乡建设部印发《海绵城市建设技术指南——低影响开发雨水系统构建(试行)》(建城函[2014]275 号),要求吉林省各地区年径流总量控制率在 70%以上。三、海绵城市设施设计目标本项目海绵城市设计目标制定参考《低影响开发雨水控制与利用技术规程》DB22/T168-2017 标准,填写相关下表海绵城市建设项目指标参数表序号项目指标参数单位1年径流总量控制率%2硬化地面...
