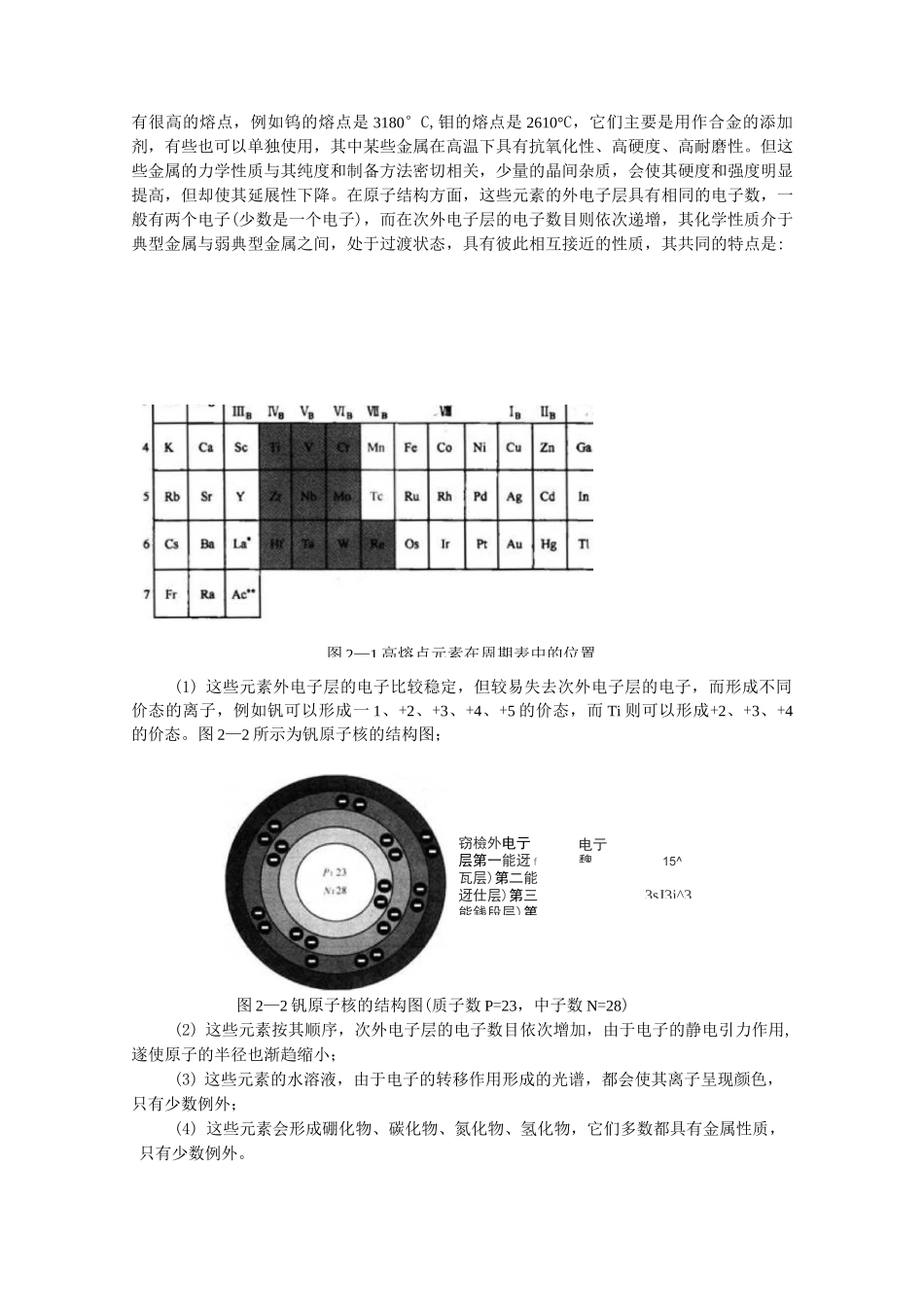

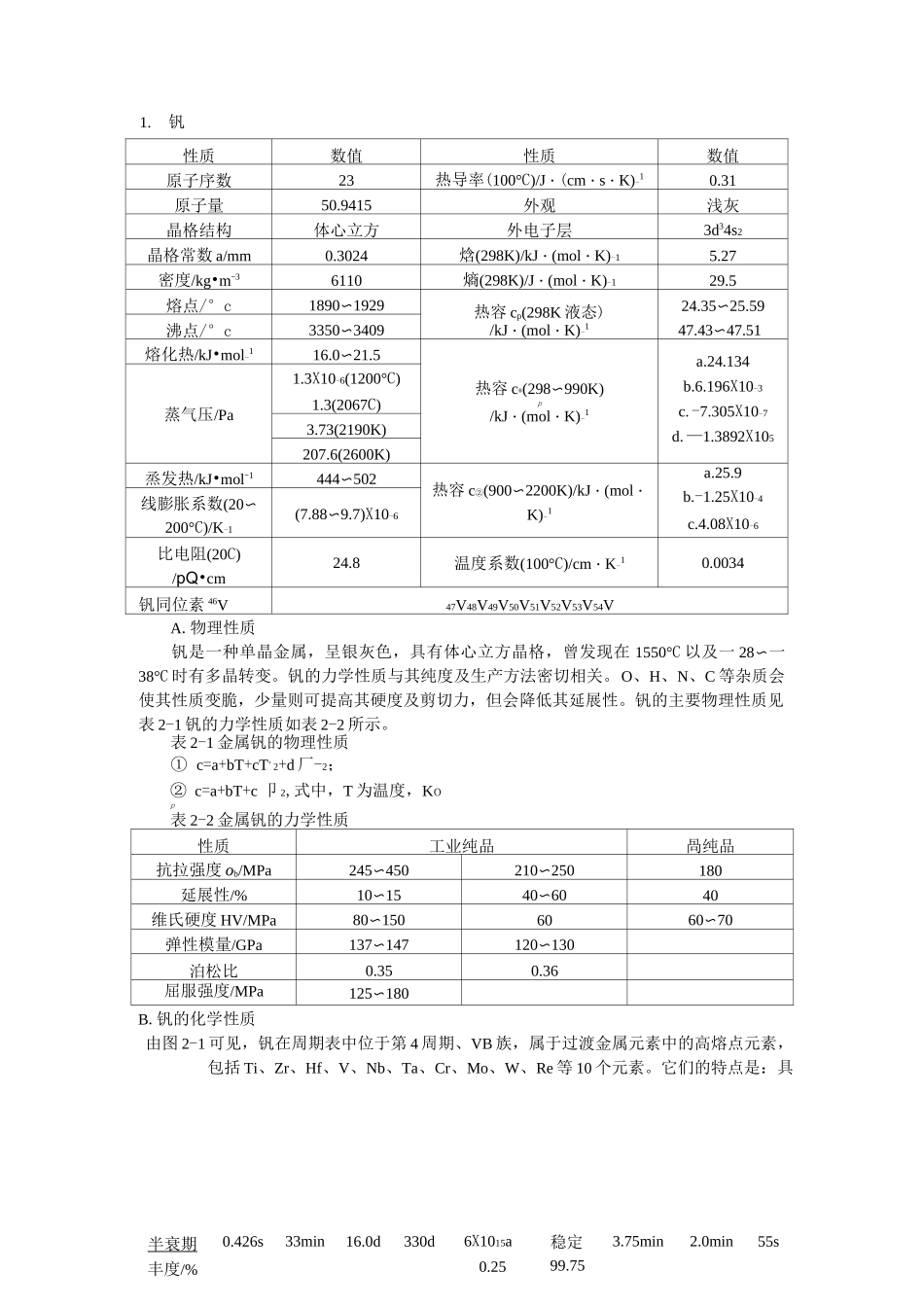

1.钒性质数值性质数值原子序数23热导率(100°C)/J・(cm・s・K)-10.31原子量50.9415外观浅灰晶格结构体心立方外电子层3d34s2晶格常数 a/mm0.3024焓(298K)/kJ・(mol・K)-15.27密度/kg•m-36110熵(298K)/J・(mol・K)-129.5熔点/°c1890〜1929热容 cp(298K 液态)/kJ・(mol・K)-124.35〜25.5947.43〜47.51沸点/°c3350〜3409熔化热/kJ•mol-116.0〜21.5热容 c®(298〜990K)p/kJ・(mol・K)-1a.24.134b.6.196X10-3c.-7.305X10-7d. —1.3892X105蒸气压/Pa1.3X10-6(1200°C)1.3(2067C)3.73(2190K)207.6(2600K)烝发热/kJ•mol-1444〜502热容 c②(900〜2200K)/kJ・(mol・K)-1a.25.9b.-1.25X10-4c.4.08X10-6线膨胀系数(20〜200°C)/K-1(7.88〜9.7)X10-6比电阻(20C)/pQ•cm24.8温度系数(100°C)/cm・K-10.0034钒同位素 46V47V48V49V50V51V52V53V54V① c=a+bT+cT,2+d 厂-2;② c=a+bT+c 卩 2,式中,T 为温度,Kop表 2-2 金属钒的力学性质性质工业纯品咼纯品抗拉强度 ob/MPa245〜450210〜250180延展性/%10〜1540〜6040维氏硬度 HV/MPa80〜1506060〜70弹性模量/GPa137〜147120〜130泊松比0.350.36屈服强度/MPa125〜180B.钒的化学性质由图 2-1 可见,钒在周期表中位于第 4 周期、VB 族,属于过渡金属元素中的高熔点元素,包括 Ti、Zr、Hf、V、Nb、Ta、Cr、Mo、W、Re 等 10 个元素。它们的特点是:具A.物理性质钒是一种单晶金属,呈银灰色,具有体心立方晶格,曾发现在 1550°C 以及一 28〜一38°C 时有多晶转变。钒的力学性质与其纯度及生产方法密切相关。O、H、N、C 等杂质会使其性质变脆,少量则可提高其硬度及剪切力,但会降低其延展性。钒的主要物理性质见表 2-1 钒的力学性质如表 2-2 所示。表 2-1 金属钒的物理性质0.426s33min16.0d330d3.75min2.0min55s6X1015a0.25半衰期丰度/%稳定99.75电亍魏15^3sJ3j^3有很高的熔点,例如钨的熔点是 3180°C,钼的熔点是 2610°C,它们主要是用作合金的添加剂,有些也可以单独使用,其中某些金属在高温下具有抗氧化性、高硬度、高耐磨性。但这些金属的力学性质与其纯度和制备方法密切相关,少量的晶间杂质,会使其硬度和强度明显提高,但却使其延展性下降。在原子结构方面,这些元素的外电子层具有相同的电子数,一般有两个电子(少数是一个电子),而在次外电子层的电子数目则依次递增,其化学性质介于典型金属与弱典型金属之间,处于过渡状态,具有彼此相互接近的性质,其共同的特点...
