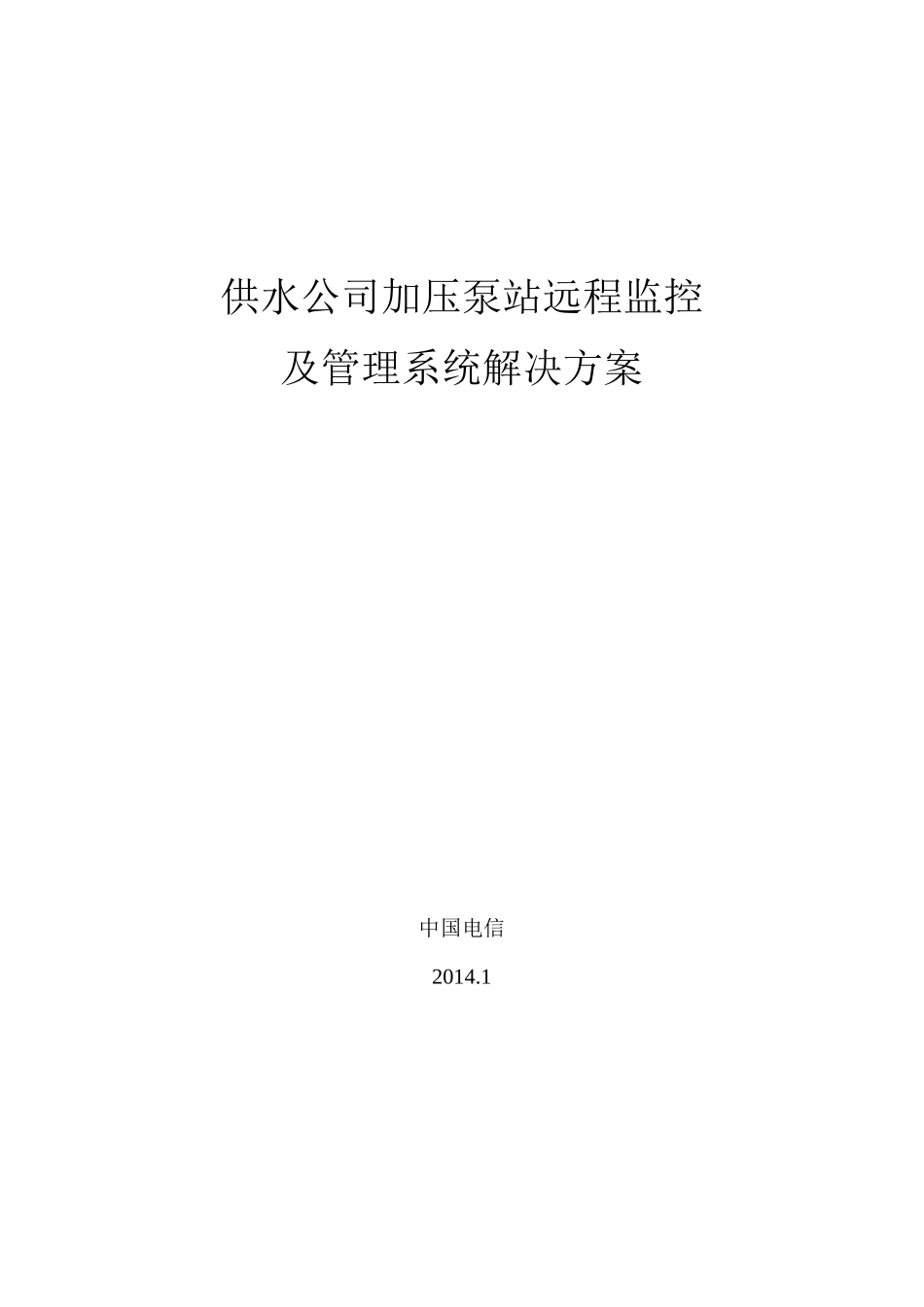

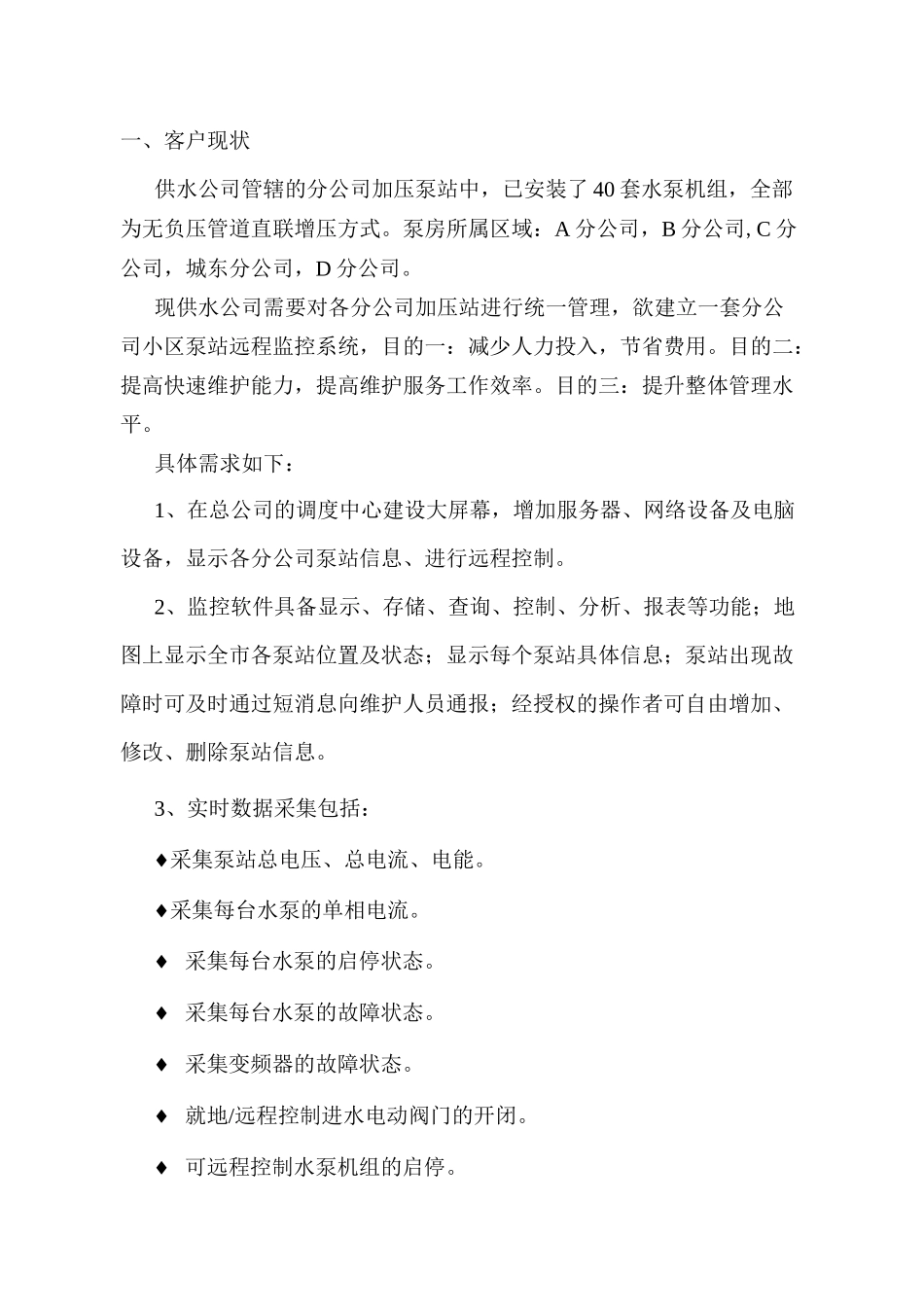

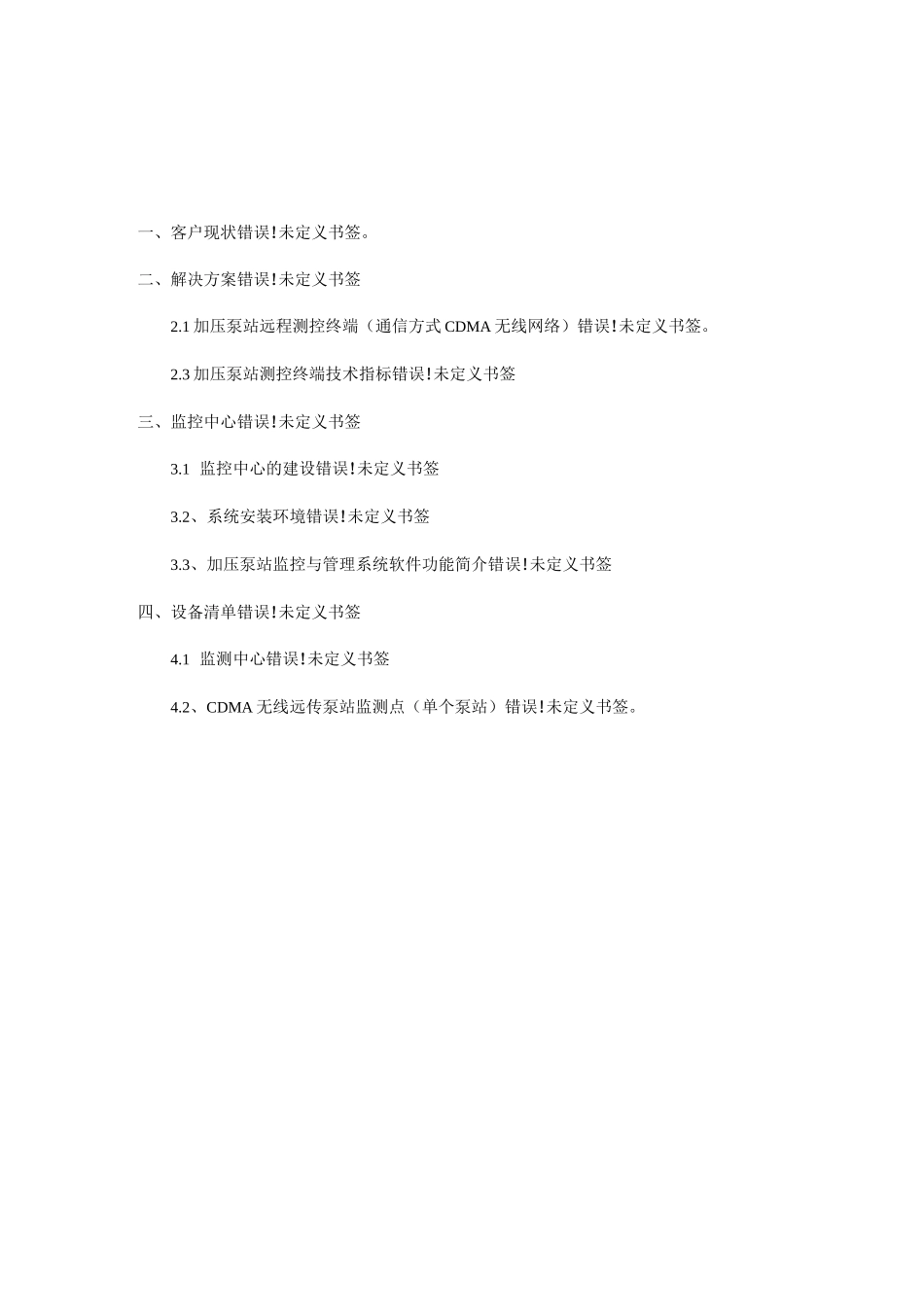

供水公司加压泵站远程监控及管理系统解决方案中国电信2014.1一、客户现状错误!未定义书签。二、解决方案错误!未定义书签2.1 加压泵站远程测控终端（通信方式 CDMA 无线网络）错误!未定义书签。2.3 加压泵站测控终端技术指标错误!未定义书签三、监控中心错误!未定义书签3.1 监控中心的建设错误!未定义书签3.2、系统安装环境错误!未定义书签3.3、加压泵站监控与管理系统软件功能简介错误!未定义书签四、设备清单错误!未定义书签4.1 监测中心错误!未定义书签4.2、CDMA 无线远传泵站监测点（单个泵站）错误!未定义书签。一、客户现状供水公司管辖的分公司加压泵站中，已安装了 40 套水泵机组，全部为无负压管道直联增压方式。泵房所属区域：A 分公司，B 分公司,C 分公司，城东分公司，D 分公司。现供水公司需要对各分公司加压站进行统一管理，欲建立一套分公司小区泵站远程监控系统，目的一：减少人力投入，节省费用。目的二：提高快速维护能力，提高维护服务工作效率。目的三：提升整体管理水平。具体需求如下：1、在总公司的调度中心建设大屏幕，增加服务器、网络设备及电脑设备，显示各分公司泵站信息、进行远程控制。2、监控软件具备显示、存储、查询、控制、分析、报表等功能；地图上显示全市各泵站位置及状态；显示每个泵站具体信息；泵站出现故障时可及时通过短消息向维护人员通报；经授权的操作者可自由增加、修改、删除泵站信息。3、实时数据采集包括：♦采集泵站总电压、总电流、电能。♦采集每台水泵的单相电流。♦ 采集每台水泵的启停状态。♦ 采集每台水泵的故障状态。♦ 采集变频器的故障状态。♦ 就地/远程控制进水电动阀门的开闭。♦ 可远程控制水泵机组的启停。局域客户客尸WEB 发布服务♦采集进出水压力、水箱液位、水质、温度、出水流量。♦采集故障报警信息：过电压、欠电压、缺相、变频器故障、进水压力低、出水压力低、出水压力高、水箱液位低，地面液位高、异常大流量等几大类。♦可使用光纤的泵站，安装两路摄象机；不具备光纤条件的泵站使用中国电信 3G 网络无线通信，不安装摄象机。二、解决方案依据客户现状及客户需求，制定如下解决方案：监控中心增加大屏幕、服务器、客户端、3G 网络数据传输模块、交换机、路由器、硬件防火墙、UPS 电源等硬件设备；安装操作系统软件、数据库软件、泵站远程监控及管理系统软件。泵站现场安装泵站远程测控终端、摄象机等设备。租用专线或使用中国电信 3GCDMA 网...
