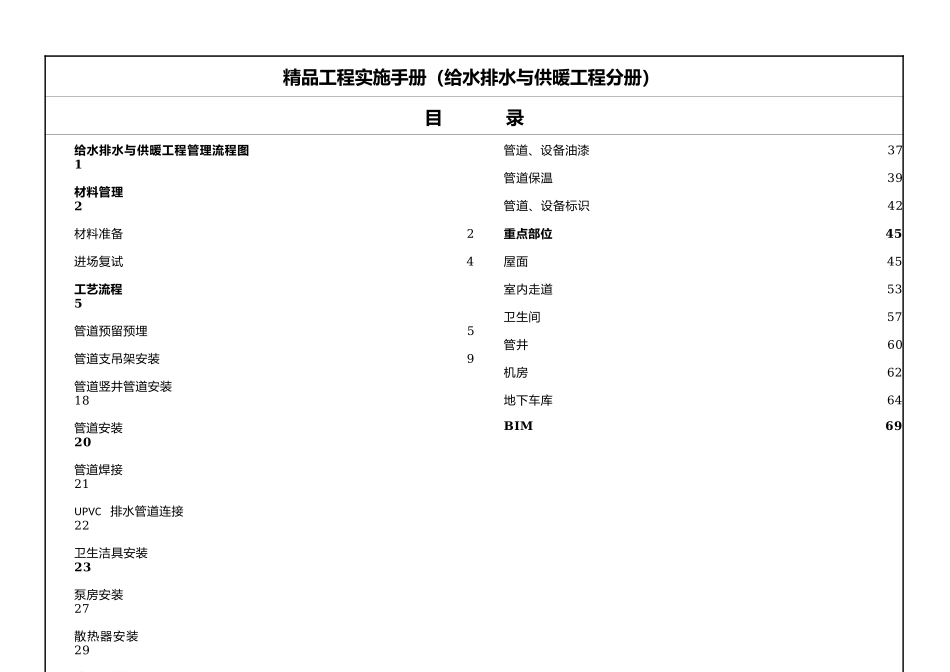

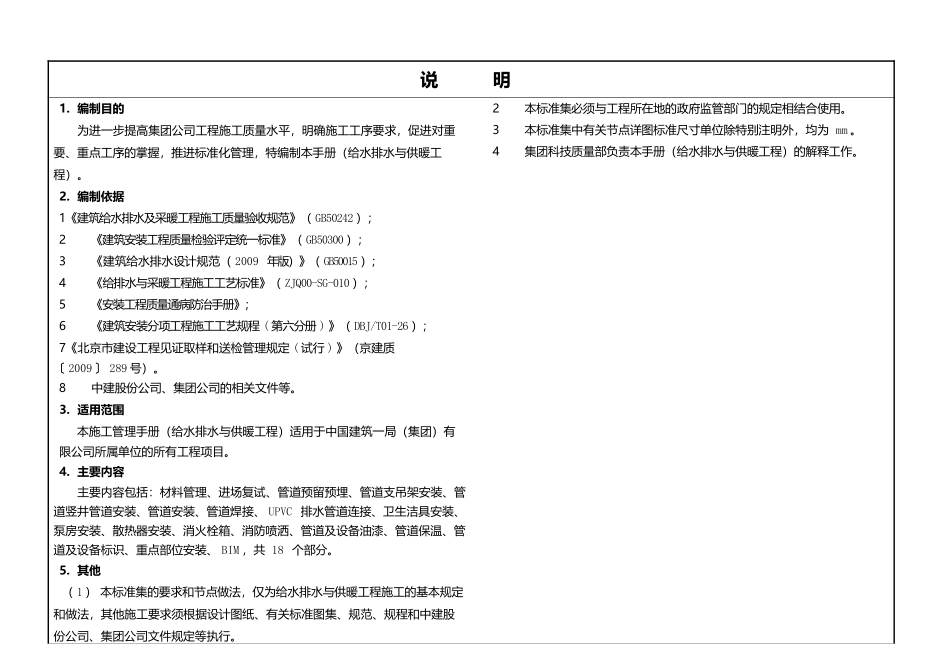

2018年12月精品工程实施手册给水排水与供暖工程分册（2018版）说明1.编制目的为进一步提高集团公司工程施工质量水平，明确施工工序要求，促进对重要、重点工序的掌握，推进标准化管理，特编制本手册（给水排水与供暖工程）。2.编制依据1《建筑给水排水及采暖工程施工质量验收规范》（GB50242）；2《建筑安装工程质量检验评定统一标准》（GB50300）；3《建筑给水排水设计规范（2009年版）》（GB50015）；4《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010）；5《安装工程质量通病防治手册》；6《建筑安装分项工程施工工艺规程(第六分册)》（DBJ/T01-26）；7《北京市建设工程见证取样和送检管理规定(试行)》（京建质〔2009〕289号）。8中建股份公司、集团公司的相关文件等。3.适用范围本施工管理手册（给水排水与供暖工程）适用于中国建筑一局（集团）有限公司所属单位的所有工程项目。4.主要内容主要内容包括：材料管理、进场复试、管道预留预埋、管道支吊架安装、管道竖井管道安装、管道安装、管道焊接、UPVC排水管道连接、卫生洁具安装、泵房安装、散热器安装、消火栓箱、消防喷洒、管道及设备油漆、管道保温、管道及设备标识、重点部位安装、BIM，共18个部分。5.其他（1）本标准集的要求和节点做法，仅为给水排水与供暖工程施工的基本规定和做法，其他施工要求须根据设计图纸、有关标准图集、规范、规程和中建股份公司、集团公司文件规定等执行。2本标准集必须与工程所在地的政府监管部门的规定相结合使用。3本标准集中有关节点详图标准尺寸单位除特别注明外，均为mm。4集团科技质量部负责本手册（给水排水与供暖工程）的解释工作。精品工程实施手册（给水排水与供暖工程分册）目录给水排水与供暖工程管理流程图1材料管理2材料准备2进场复试4工艺流程5管道预留预埋5管道支吊架安装9管道竖井管道安装18管道安装20管道焊接21UPVC排水管道连接22卫生洁具安装23泵房安装27散热器安装29消火栓箱33消防喷洒35管道、设备油漆37管道保温39管道、设备标识42重点部位45屋面45室内走道53卫生间57管井60机房62地下车库64BIM69给水排水与供暖工程管理流程图1序号材料名称图例用途1柔性防水套管适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物2管道支吊架在任何有管道敷设的地方都会用到，作为管道的支撑结构3UPVC排水管用于排水管道安装4PP-R管用于建筑给排水管道安装给水排水与供暖工程正文施工阶段依据规范、标准：1.《建筑给水排水及采暖1材料管理工程施工质量验收规范》■材料管理□工艺流程□重点部位1.1材料准备:（GB50242）；2.《建筑安装工程质量检验评定统一标准》□BIM（GB50300）；3.《建筑给水排水设计规范》（GB50015）；4.《给排水与采暖工程施施工步骤■材料准备□进场复试工工艺标准》（ZJQ00-SG-010）；5.《安装工程质量通病防治手册》；6.《建筑安装分项工程施工工艺规程(第六分册)》（DBJ/T01-26）；做法类型□标准做法■推荐做法7.《北京市建设工程见证取样和送检管理规定(试行)》版本2018版2序号材料名称图例用途5散热器用于热水（或蒸汽）采暖系统中6聚乙烯板防结露保温7机械三通用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用8膨胀螺栓固定管路支吊架、设备及卫生器具给水排水与供暖工程正文施工阶段依据规范、标准：1.《建筑给水排水及采暖工程施工质量验收规范》■材料管理□工艺流程□重点部位（GB50242）；2.《建筑安装工程质量检验评定统一标准》□BIM（GB50300）；3.《建筑给水排水设计规范》（GB50015）；4.《给排水与采暖工程施施工步骤■材料准备□进场复试工工艺标准》（ZJQ00-SG-010）；5.《安装工程质量通病防治手册》；6.《建筑安装分项工程施工工艺规程(第六分册)》（DBJ/T01-26）；做法类型□标准做法■推荐做法7.《北京市建设工程见证取样和送检管理规定(试行)》版本2018版3给水排水与供暖工程正文施工阶段2.进场复试：序号材料名称1散热器2保温材料依据标准GB50411-2007GB50411-2007复试项目散热器的单位散热量、金属热强度；同一厂家同一规格的散热器按其数量的1%进行见证取样送检，但不得少于2组。保温材料的导热系数...
