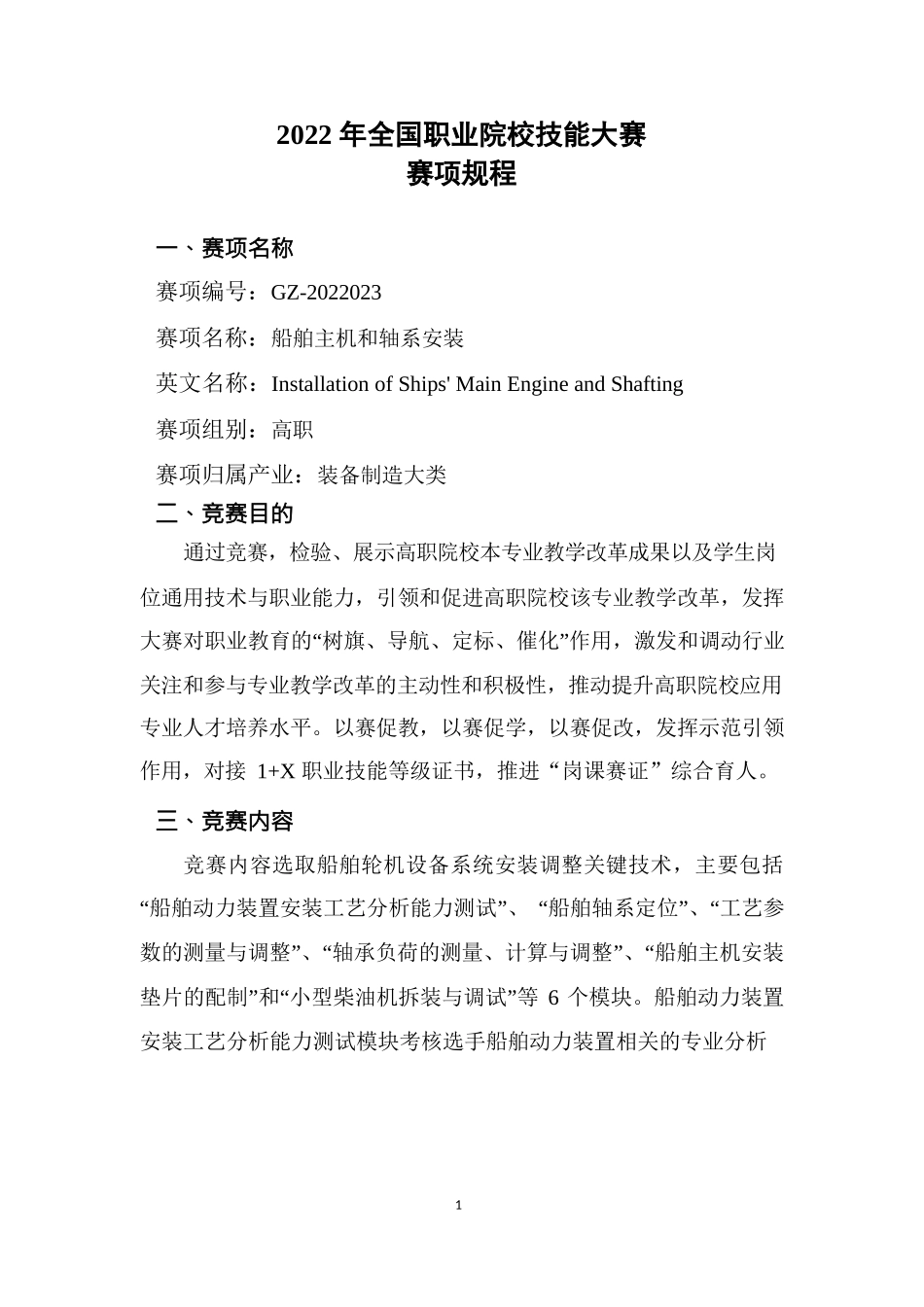

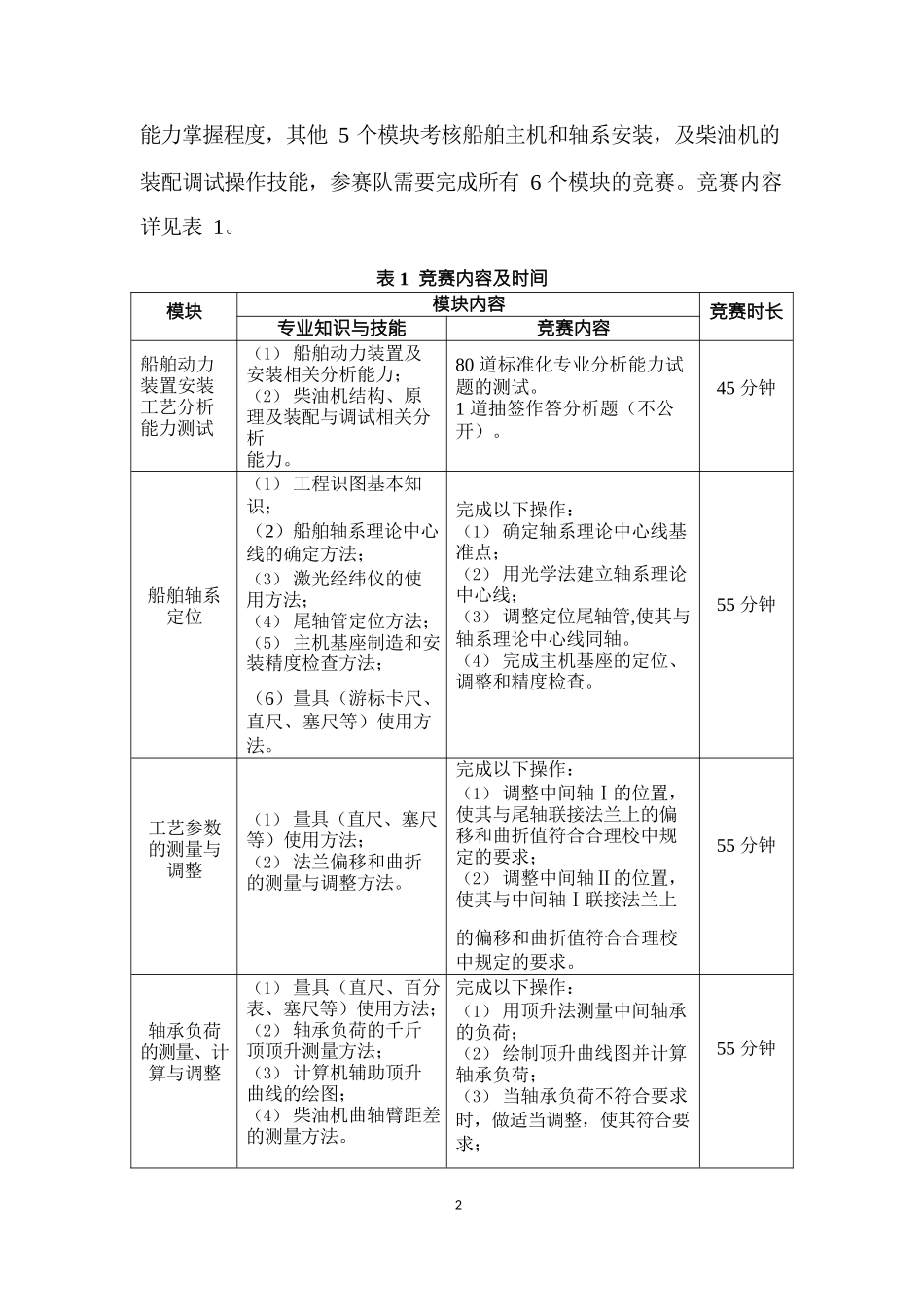

12022年全国职业院校技能大赛赛项规程一、赛项名称赛项编号：GZ-2022023赛项名称：船舶主机和轴系安装英文名称：InstallationofShips'MainEngineandShafting赛项组别：高职赛项归属产业：装备制造大类二、竞赛目的通过竞赛，检验、展示高职院校本专业教学改革成果以及学生岗位通用技术与职业能力，引领和促进高职院校该专业教学改革，发挥大赛对职业教育的“树旗、导航、定标、催化”作用，激发和调动行业关注和参与专业教学改革的主动性和积极性，推动提升高职院校应用专业人才培养水平。以赛促教，以赛促学，以赛促改，发挥示范引领作用，对接1+X职业技能等级证书，推进“岗课赛证”综合育人。三、竞赛内容竞赛内容选取船舶轮机设备系统安装调整关键技术，主要包括“船舶动力装置安装工艺分析能力测试”、“船舶轴系定位”、“工艺参数的测量与调整”、“轴承负荷的测量、计算与调整”、“船舶主机安装垫片的配制”和“小型柴油机拆装与调试”等6个模块。船舶动力装置安装工艺分析能力测试模块考核选手船舶动力装置相关的专业分析2能力掌握程度，其他5个模块考核船舶主机和轴系安装，及柴油机的装配调试操作技能，参赛队需要完成所有6个模块的竞赛。竞赛内容详见表1。表1竞赛内容及时间模块模块内容竞赛时长专业知识与技能竞赛内容船舶动力装置安装工艺分析能力测试（1）船舶动力装置及安装相关分析能力；（2）柴油机结构、原理及装配与调试相关分析能力。80道标准化专业分析能力试题的测试。1道抽签作答分析题（不公开）。45分钟（1）工程识图基本知识；完成以下操作：（1）确定轴系理论中心线基准点；（2）用光学法建立轴系理论中心线；（3）调整定位尾轴管,使其与轴系理论中心线同轴。（4）完成主机基座的定位、调整和精度检查。（2）船舶轴系理论中心线的确定方法；船舶轴系定位（3）激光经纬仪的使用方法；（4）尾轴管定位方法；（5）主机基座制造和安装精度检查方法；55分钟（6）量具（游标卡尺、直尺、塞尺等）使用方法。完成以下操作：工艺参数的测量与调整（1）量具（直尺、塞尺等）使用方法；（2）法兰偏移和曲折的测量与调整方法。（1）调整中间轴Ⅰ的位置，使其与尾轴联接法兰上的偏移和曲折值符合合理校中规定的要求；（2）调整中间轴Ⅱ的位置，使其与中间轴Ⅰ联接法兰上55分钟的偏移和曲折值符合合理校中规定的要求。轴承负荷的测量、计算与调整（1）量具（直尺、百分表、塞尺等）使用方法；（2）轴承负荷的千斤顶顶升测量方法；（3）计算机辅助顶升曲线的绘图；（4）柴油机曲轴臂距差的测量方法。完成以下操作：（1）用顶升法测量中间轴承的负荷；（2）绘制顶升曲线图并计算轴承负荷；（3）当轴承负荷不符合要求时，做适当调整，使其符合要求；55分钟3（4）测量1个缸的曲轴臂距差。（1）量具（塞尺、高低完成以下操作：规等）使用方法；（1）利用模具测取活动垫片船舶主机安装垫片（2）垫片形状、尺寸测量(模具使用)方法；（3）垫片拂配余量选的形状和尺寸；（2）测取垫片尺寸，并确定拂配余量；120分钟的配制择；（4）铣床加工操作及加（3）使用铣床加工垫片；（4）拂配垫片，使垫片的上、工参数选择；下两个配合面达到规定的要（5）垫片拂配方法。求。（1）量具（塞尺等）使完成以下操作：（1）现场抽签，拆卸两个不相邻的气缸活塞连杆组件；（2）分别校验所拆气缸的喷油器；（3）按规范要求，分别将拆卸的两套活塞连杆组件装回，并将柴油机的相关部件装好；（4）调整柴油机气阀间隙和燃油正时；（5）发动柴油机，进行速度调控。用方法；（2）柴油机维护保养方小型柴油法；机拆装与（3）柴油机修理技术标100分钟调试准；（4）装配钳工国家职业标准(职业编码6-05-02-01)。合计430分钟注:各模块的报检时间不计入竞赛时间。四、竞赛方式（一）竞赛以团队方式进行，不计选手个人成绩，统计参赛队的总成绩进行排序。（二）竞赛需分批次进行，由赛项执委会按照竞赛日程表组织各参赛领队抽签确定批次。（三）赛场的赛位统一编制赛位号，参赛队的比赛顺序号由参赛队队长抽签决定。五、竞赛流程（一）竞赛日程安排具体的竞赛日期，由全国职业院校技能大赛执委会及赛区执...
