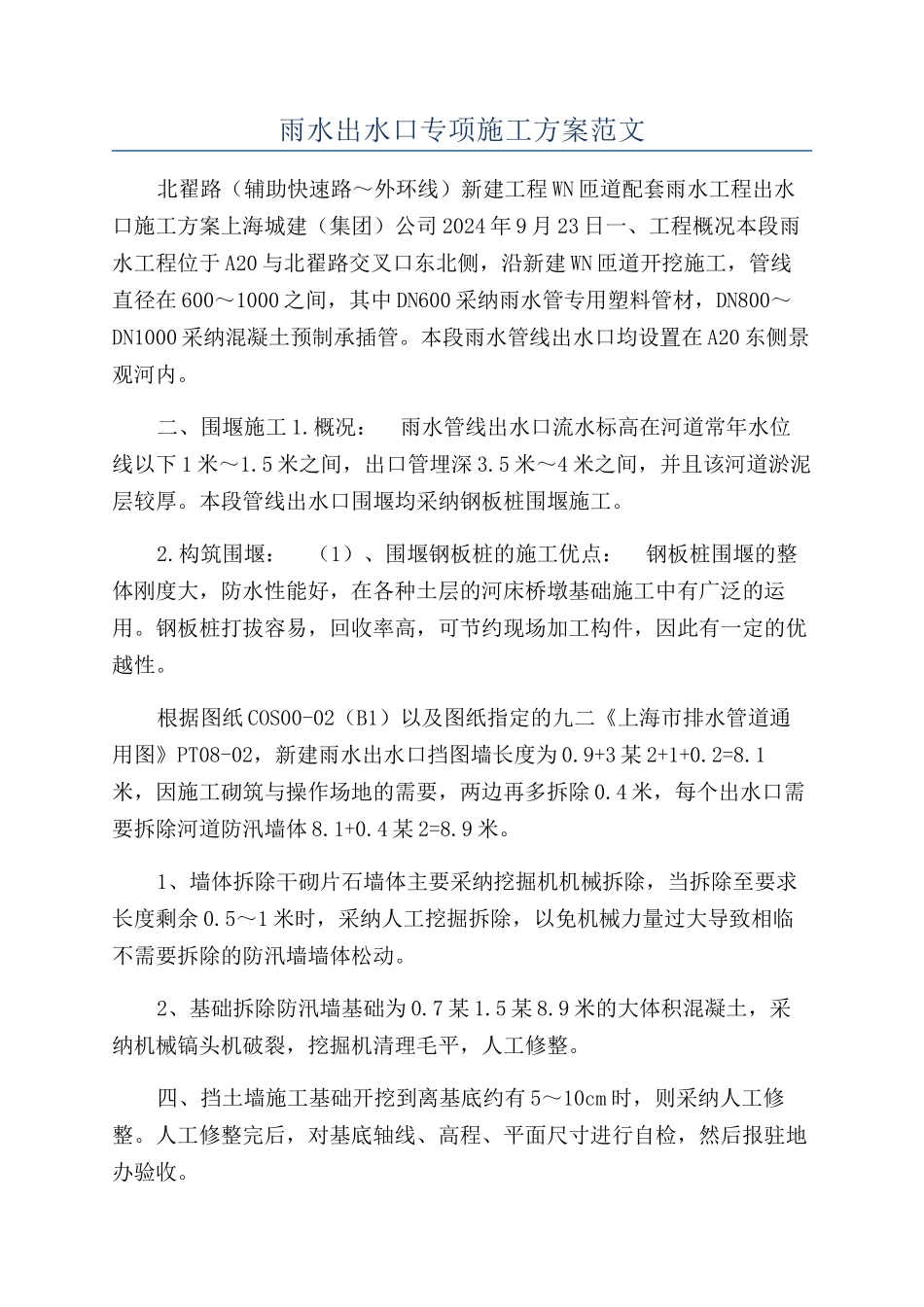

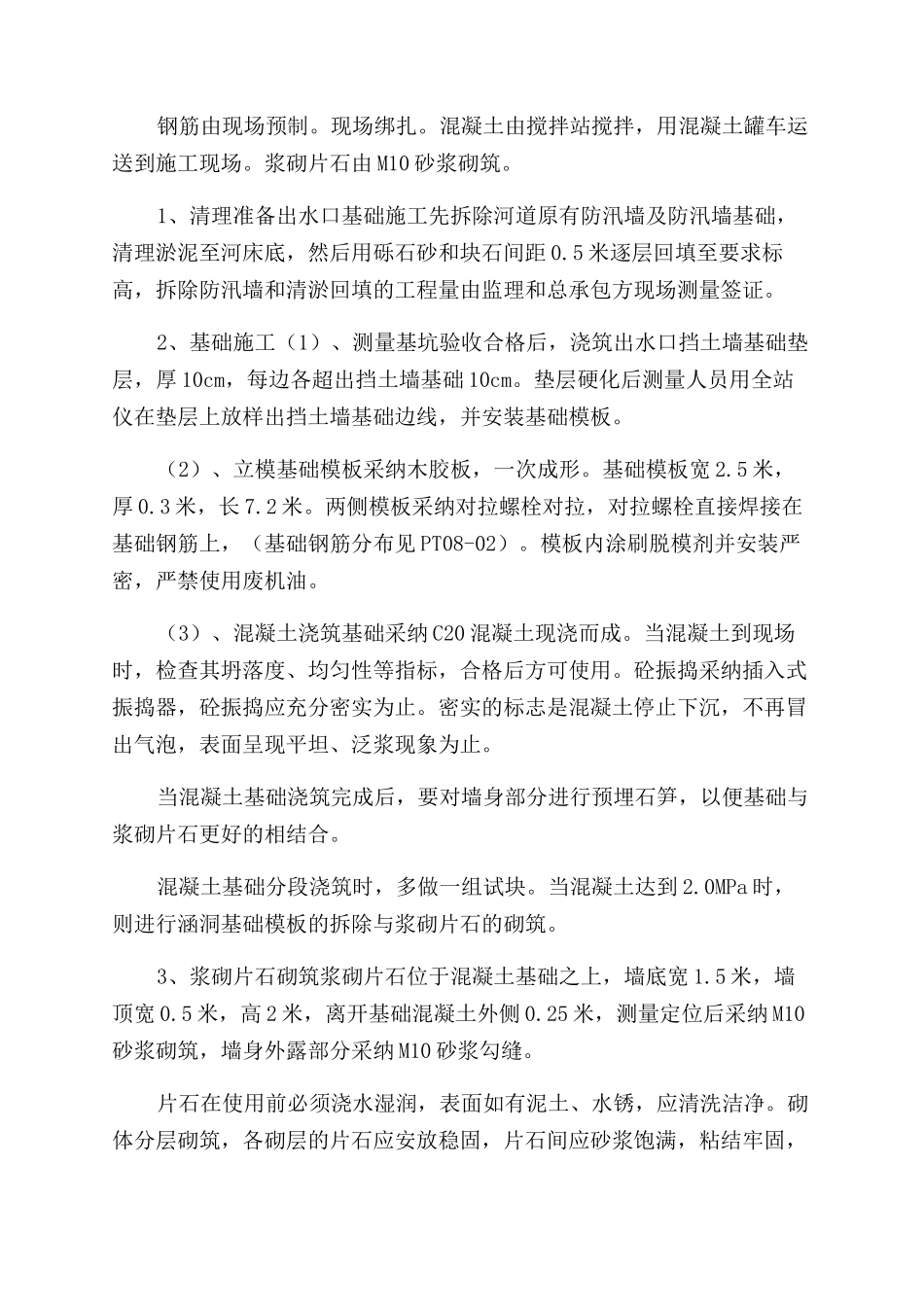

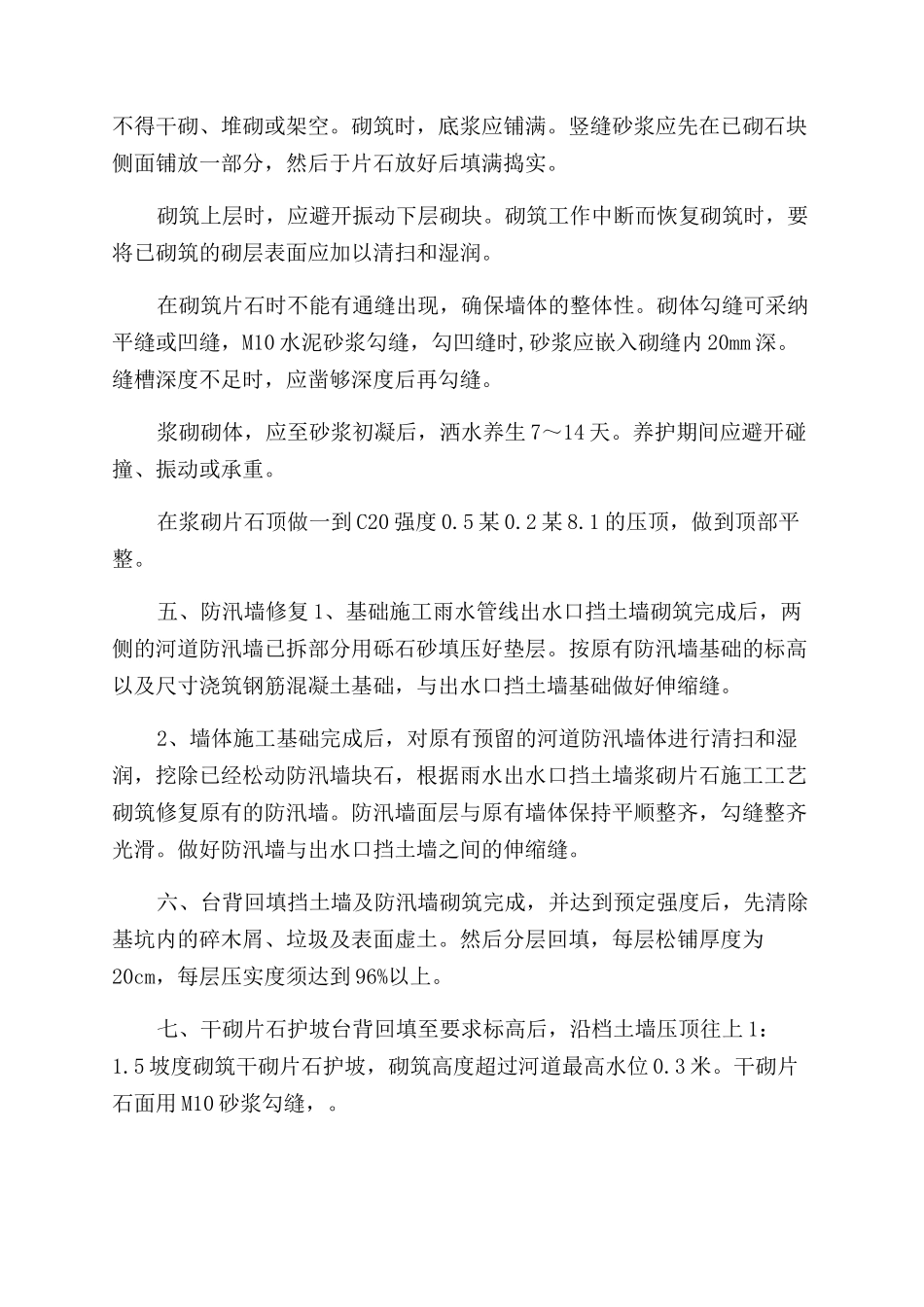

雨水出水口专项施工方案范文北翟路(辅助快速路~外环线)新建工程 WN 匝道配套雨水工程出水口施工方案上海城建(集团)公司 2024 年 9 月 23 日一、工程概况本段雨水工程位于 A20 与北翟路交叉口东北侧,沿新建 WN 匝道开挖施工,管线直径在 600~1000 之间,其中 DN600 采纳雨水管专用塑料管材,DN800~DN1000 采纳混凝土预制承插管。本段雨水管线出水口均设置在 A20 东侧景观河内。二、围堰施工 1.概况: 雨水管线出水口流水标高在河道常年水位线以下 1 米~1.5 米之间,出口管埋深 3.5 米~4 米之间,并且该河道淤泥层较厚。本段管线出水口围堰均采纳钢板桩围堰施工。2.构筑围堰: (1)、围堰钢板桩的施工优点: 钢板桩围堰的整体刚度大,防水性能好,在各种土层的河床桥墩基础施工中有广泛的运用。钢板桩打拔容易,回收率高,可节约现场加工构件,因此有一定的优越性。根据图纸 COS00-02(B1)以及图纸指定的九二《上海市排水管道通用图》PT08-02,新建雨水出水口挡图墙长度为 0.9+3 某 2+1+0.2=8.1米,因施工砌筑与操作场地的需要,两边再多拆除 0.4 米,每个出水口需要拆除河道防汛墙体 8.1+0.4 某 2=8.9 米。1、墙体拆除干砌片石墙体主要采纳挖掘机机械拆除,当拆除至要求长度剩余 0.5~1 米时,采纳人工挖掘拆除,以免机械力量过大导致相临不需要拆除的防汛墙墙体松动。2、基础拆除防汛墙基础为 0.7 某 1.5 某 8.9 米的大体积混凝土,采纳机械镐头机破裂,挖掘机清理毛平,人工修整。四、挡土墙施工基础开挖到离基底约有 5~10cm 时,则采纳人工修整。人工修整完后,对基底轴线、高程、平面尺寸进行自检,然后报驻地办验收。钢筋由现场预制。现场绑扎。混凝土由搅拌站搅拌,用混凝土罐车运送到施工现场。浆砌片石由 M10 砂浆砌筑。1、清理准备出水口基础施工先拆除河道原有防汛墙及防汛墙基础,清理淤泥至河床底,然后用砾石砂和块石间距 0.5 米逐层回填至要求标高,拆除防汛墙和清淤回填的工程量由监理和总承包方现场测量签证。2、基础施工(1)、测量基坑验收合格后,浇筑出水口挡土墙基础垫层,厚 10cm,每边各超出挡土墙基础 10cm。垫层硬化后测量人员用全站仪在垫层上放样出挡土墙基础边线,并安装基础模板。(2)、立模基础模板采纳木胶板,一次成形。基础模板宽 2.5 米,厚 0.3 米,长 7.2 米。两侧模板采纳对拉螺栓对拉,对拉螺栓直接焊接在基础钢筋上,(基础钢...
