预应力管桩施工工艺及质量控制讲透VIP免费

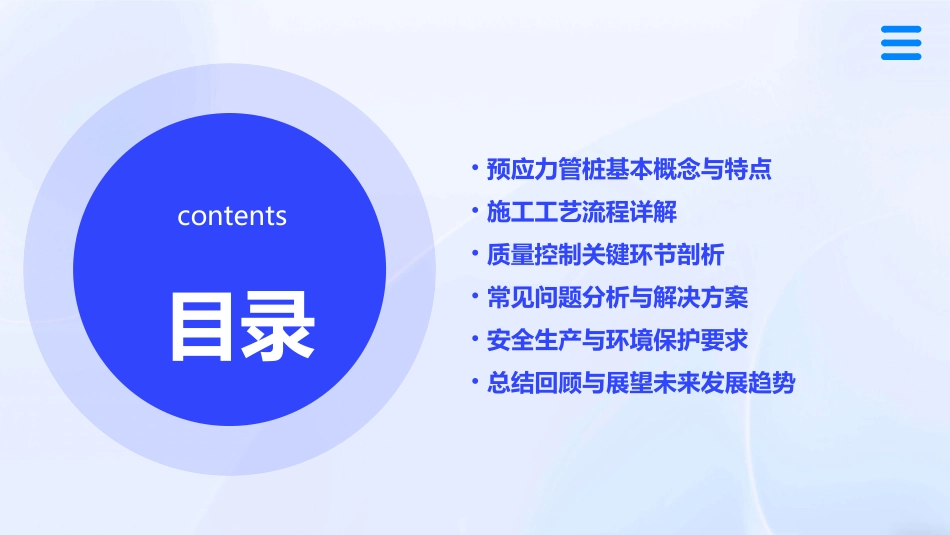

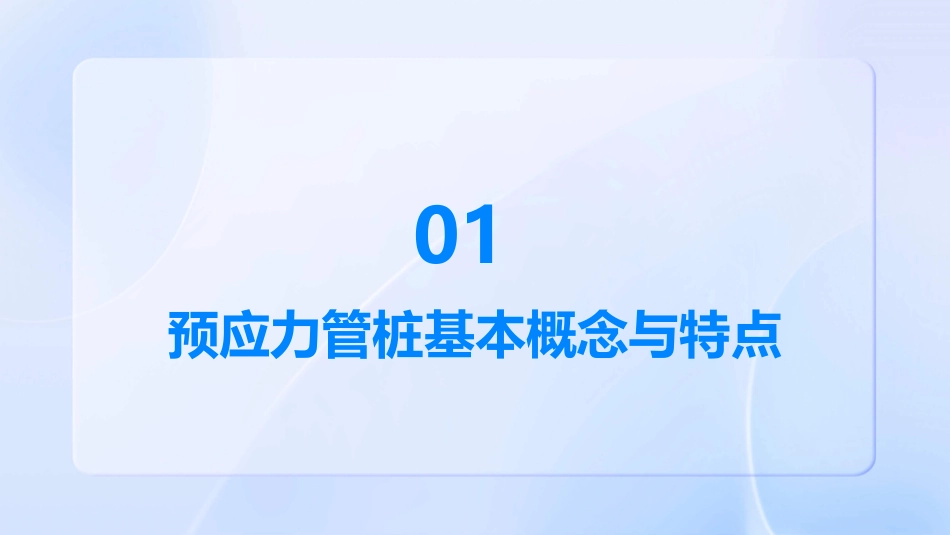

预应力管桩施工工艺及质量控制讲透目录contents•预应力管桩基本概念与特点•施工工艺流程详解•质量控制关键环节剖析•常见问题分析与解决方案•安全生产与环境保护要求•总结回顾与展望未来发展趋势预应力管桩基本概念与特点01主要由圆筒形桩身、端头板和钢套箍等组成，广泛应用于建筑、桥梁、码头等工程中，作为基础结构的重要组成部分。预应力管桩具有承载力高、稳定性好、沉降量小、施工速度快等优点，被广泛应用于各种地质条件下的基础工程中。预应力管桩是一种先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件。定义及作用介绍结构形式与分类预应力管桩通常采用先张法工艺制造，即在混凝土浇灌前张拉钢筋，并将张拉后的钢筋临时锚固在台座或钢模上，然后浇灌混凝土，待混凝土养护达到不低于混凝土设计强度值的75%，保证钢筋与混凝土有足够的粘结时，放松钢筋，借助于混凝土与钢筋的粘结，对混凝土施加预应力的工艺流程。结构形式根据桩身混凝土强度等级和壁厚不同，可分为PHC、PC和PTC三种类型。其中PHC桩为高强度混凝土管桩，PC桩为中等强度混凝土管桩，PTC桩为薄壁管桩。分类预应力管桩具有较高的承载力，能够满足各种工程需求。承载力高由于采用先张法预应力工艺制造，管桩在受力过程中具有良好的稳定性。稳定性好优缺点分析预应力管桩在施工过程中能够减小地基的沉降量，提高基础的稳定性。沉降量小预应力管桩采用工厂化生产，施工效率高，能够缩短工期。施工速度快优缺点分析由于预应力管桩采用先张法工艺制造，其耐久性相对较差，容易受到环境因素的影响。耐久性不足对地质条件要求高造价较高预应力管桩在施工过程中对地质条件要求较高，需要充分考虑地质因素对施工的影响。相对于其他基础结构形式，预应力管桩的造价较高。030201优缺点分析施工工艺流程详解02施工前准备工作熟悉施工图纸了解设计要求、地质勘察报告、管桩规格型号等。编制施工方案根据工程特点，编制具有针对性的施工方案，明确施工顺序、方法、质量控制措施等。材料与设备准备按照设计要求，准备合格的预应力管桩、焊条、钢板等材料，以及打桩机、吊车、焊接设备等施工设备。清除场地内的杂物，对高低不平处进行平整，确保场地满足施工要求。根据地质勘察报告和设计要求，对地基进行处理，如换填、夯实等，以提高地基承载力。场地平整与基础处理基础处理场地平整管桩制作按照设计要求，在工厂或现场制作预应力管桩。制作过程中应严格控制钢筋骨架的尺寸、混凝土配合比、浇筑质量等。检验标准管桩制作完成后，应按照相关标准进行检验，包括外观质量、尺寸偏差、混凝土强度等。不合格的管桩不得使用。管桩制作与检验标准沉桩方法根据工程特点和地质条件，选择合适的沉桩方法，如静力压桩、锤击沉桩等。沉桩过程中应注意保持桩身垂直度，避免偏斜。注意事项在沉桩过程中，应实时监测桩身垂直度、贯入度等指标，确保施工质量。同时，应注意保护周围环境，减少对周边建筑物和地下管线的影响。沉桩方法及注意事项质量控制关键环节剖析03采用高强度低合金钢，确保化学成分和力学性能符合国家标准，并进行严格的入场检验。钢材选用品质稳定、强度等级符合要求的水泥，并进行安定性、凝结时间等项目的检测。水泥控制含泥量、粒径等指标，保证骨料的级配良好，提高混凝土的密实度和强度。砂、石原材料质量控制确保钢筋的调直、切断、弯曲等工序符合设计要求，并严格控制钢筋的间距和保护层厚度。钢筋加工严格控制水灰比和坍落度，确保混凝土的和易性和强度满足要求。混凝土拌合采用先进的生产工艺和设备，确保管桩的外观质量、尺寸精度和强度等指标达到标准。管桩成型制作过程质量监控沉桩记录详细记录每根桩的沉桩时间、贯入度、锤击数等参数，以便后续分析和评估。桩位测量在沉桩前对桩位进行精确测量，确保桩位的准确性和垂直度。异常处理在沉桩过程中遇到异常情况，如贯入度突变、桩身倾斜等，应立即停锤并分析原因，采取相应措施进行处理。沉桩过程质量检查成品保护01在管桩施工完成后，应采取有效措施对成品进行保护，避免受到损坏或污染。验收标准02根据设计要求和国家标准，对管桩...
