预应力混凝土工程VIP免费

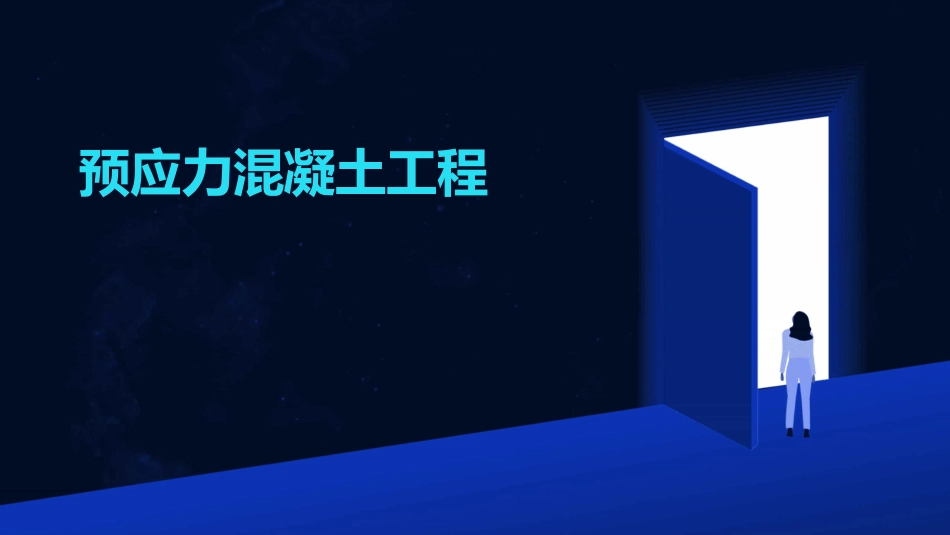

预应力混凝土工程_第1页
1/29

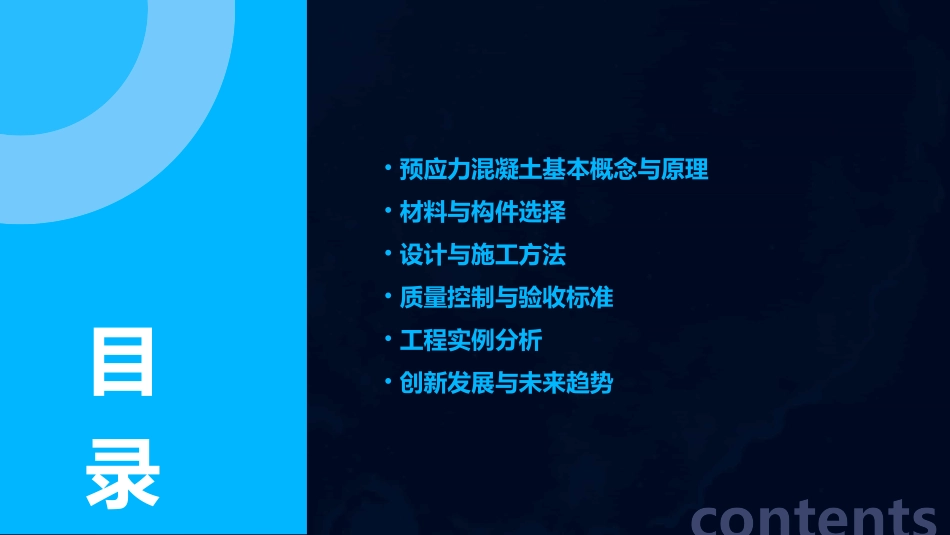

预应力混凝土工程_第2页
2/29

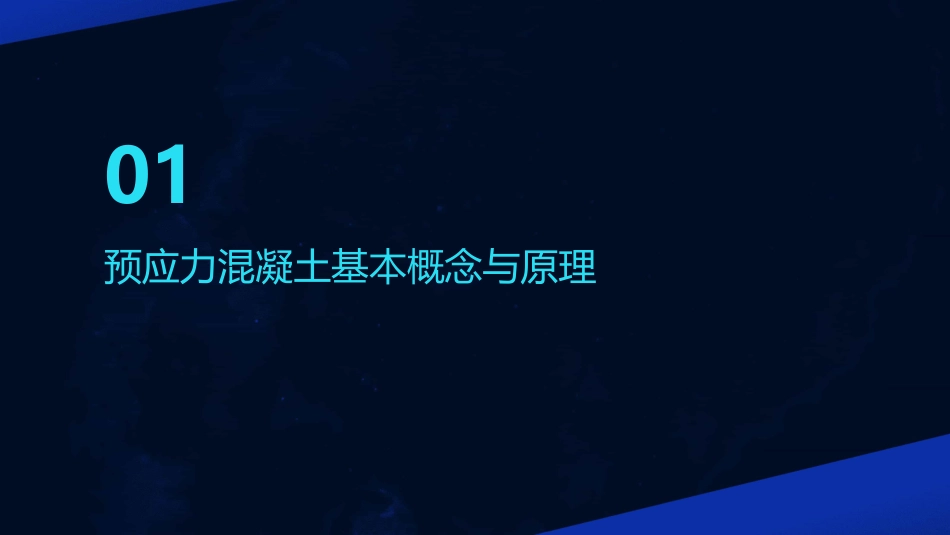

预应力混凝土工程_第3页
3/29
预应力混凝土工程•预应力混凝土基本概念与原理•材料与构件选择•设计与施工方法•质量控制与验收标准•工程实例分析•创新发展与未来趋势contents目录01预应力混凝土基本概念与原理010405060302定义:预应力混凝土是一种在混凝土构件受荷前,通过张拉钢筋对混凝土施加预压应力,以改善其受力性能的特殊混凝土结构。特点提高构件的抗裂度和刚度,减小变形。充分利用高强度材料,减轻结构自重。可调整结构内力分布,使设计更加灵活。适用于大跨度、重载和特殊要求的结构。预应力混凝土定义及特点原理:通过在混凝土构件中张拉钢筋,使混凝土在受荷前产生预压应力,从而抵消或减小外荷载引起的拉应力,提高构件的承载力和变形能力。作用机制张拉钢筋对混凝土施加预压应力。预压应力与外荷载引起的拉应力相互抵消或减小。改善混凝土的受力性能,提高抗裂度和刚度。0102030405预应力原理及作用机制损失原因锚具变形和钢筋内缩。混凝土弹性压缩。预应力损失与补偿方法钢筋松弛。温度变化引起的损失。补偿方法预应力损失与补偿方法超张拉法加热养护法延长张拉时间法采用低松弛钢筋法预应力损失与补偿方法01020304通过张拉钢筋时超过设计控制应力,以抵消部分损失。通过加热养护提高混凝土强度,减小弹性模量损失。通过延长张拉时间,使混凝土充分徐变,减小损失。采用低松弛性能的钢筋,减小钢筋松弛引起的损失。02材料与构件选择高性能混凝土的抗压、抗拉、抗折强度均高于普通混凝土,能够满足预应力混凝土工程对材料强度的要求。高强度高性能混凝土具有优异的耐久性能,能够抵抗恶劣环境的侵蚀,延长工程使用寿命。高耐久性高性能混凝土具有良好的流动性、粘聚性和保水性,方便施工操作。高工作性高性能混凝土材料特性预应力混凝土工程中常用的钢筋类型有热轧钢筋、冷拉钢筋、刻痕钢丝和钢绞线等。在选择钢筋时,应根据工程结构形式、荷载特点、施工方法等因素综合考虑,选用强度高、延性好、与混凝土粘结性能良好的钢筋。钢筋类型与选用原则选用原则钢筋类型锚具、夹具等辅助材料锚具锚具是用于将预应力钢筋锚固在混凝土构件上的重要部件,其性能直接影响预应力效果。常用的锚具有夹片式锚具、锥塞式锚具等。夹具夹具用于在预应力张拉过程中夹持钢筋,保证张拉力的有效传递。常用的夹具有月牙形夹具、偏心夹具等。其他辅助材料包括波纹管、灌浆料、密封胶等,用于保证预应力筋的成孔、灌浆和密封等施工环节的质量。03设计与施工方法根据工程需求和条件,选择适当的预应力混凝土结构形式,如梁、板、柱、框架等。结构形式选择布局设计截面设计合理规划结构的布局,考虑荷载传递、变形协调、施工便利等因素,确保结构的安全性和经济性。根据荷载和内力计算结果,设计合理的截面尺寸和配筋,满足承载力和变形要求。030201结构形式与布局设计包括场地平整、材料准备、设备检查等,确保施工顺利进行。施工准备在混凝土达到一定强度后,进行预应力的张拉和锚固,使结构产生预压应力,提高结构的承载能力。预应力张拉与锚固按照设计要求加工钢筋,并在指定位置进行安装,保证钢筋的准确性和稳定性。钢筋加工与安装根据结构形式和尺寸要求制作模板,并正确安装,确保混凝土浇筑时形状和尺寸的准确性。模板制作与安装按照施工规范进行混凝土的浇筑和振捣,保证混凝土的密实性和均匀性。混凝土浇筑与振捣0201030405施工工艺流程简介材料选择与质量控制张拉工艺控制施工过程监测结构保护措施关键技术措施探讨选用高质量的混凝土、钢筋和预应力材料等,并进行严格的质量控制,确保材料性能符合设计要求。在施工过程中对关键部位和环节进行实时监测,确保施工质量符合设计要求。精确控制预应力的张拉力和张拉顺序,避免张拉不足或过度造成的结构安全隐患。在施工和使用过程中采取必要的结构保护措施,如防腐、防火、防震等,延长结构的使用寿命。04质量控制与验收标准应符合国家标准,强度等级不低于42.5级,且应提供出厂合格证和复试报告。水泥骨料外加剂预应力筋应符合规范要求,粒径、含泥量等指标需严格控制。应使用符合国家标准的外加剂,且应提供产品合格证和性能检验报告。应采用符合规范要...
