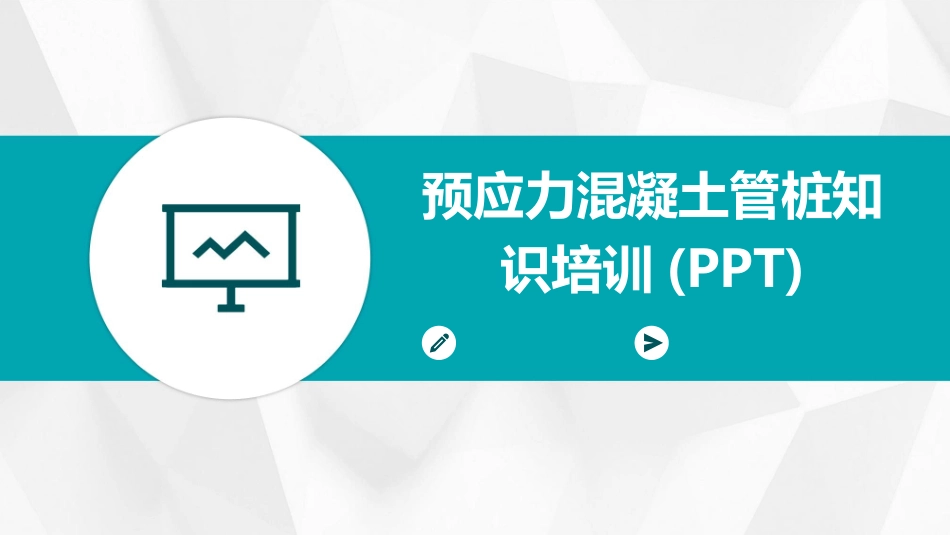

预应力混凝土管桩知识培训(PPT)VIP免费

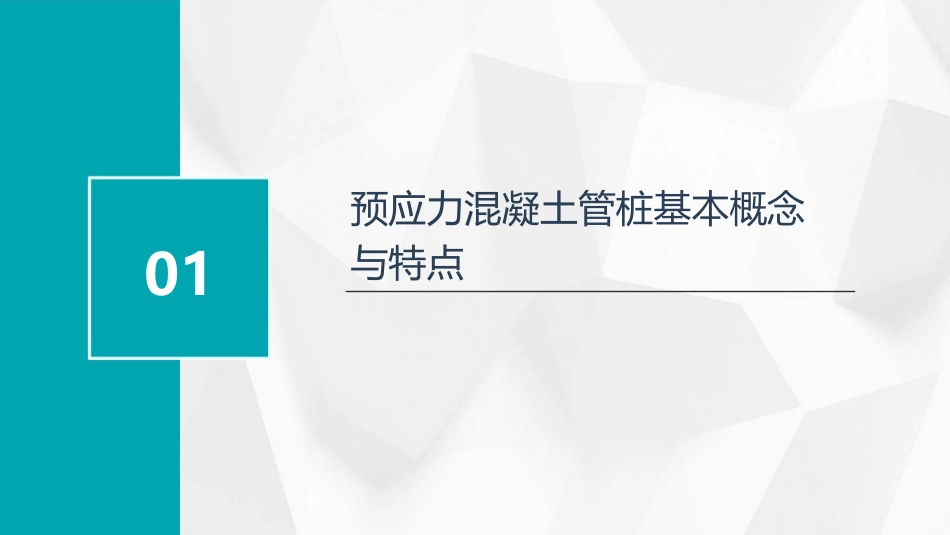

预应力混凝土管桩知识培训(PPT)目录•预应力混凝土管桩基本概念与特点•原材料选择与质量控制•生产工艺及设备介绍•施工方法与技巧培训•质量检测与验收标准解读•工程实例分析：成功案例分享与问题剖析预应力混凝土管桩基本概念与特点01作用预应力混凝土管桩主要用于建筑基础工程中，作为承受竖向荷载的桩基础，具有承载力高、稳定性好、施工便捷等优点。定义预应力混凝土管桩（PrestressedConcretePipePile，简称PCP桩）是一种先张法预应力离心成型工艺生产的预制桩，采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件。定义及作用预应力混凝土管桩主要由桩身、桩头（或桩帽）和桩尖（或桩靴）三部分组成。桩身一般为空心圆筒形，采用离心成型工艺生产；桩头（或桩帽）用于连接桩身和上部结构；桩尖（或桩靴）用于提高桩端承载力和减小沉桩阻力。根据生产工艺不同，预应力混凝土管桩可分为先张法预应力混凝土管桩和后张法预应力混凝土管桩；根据使用功能不同，可分为抗压桩、抗拔桩和水平受荷桩等。结构形式分类结构形式与分类预应力混凝土管桩具有较高的承载力，能够满足建筑物对基础的高要求。由于采用先张法预应力工艺，使得管桩在受荷后具有较好的抗裂性和刚度，能够保证建筑物的稳定性。高承载力稳定性好优势与局限性•施工便捷：预应力混凝土管桩采用工厂化生产，质量可靠且易于运输和安装，能够缩短施工周期和降低施工成本。优势与局限性预应力混凝土管桩适用于地质条件较好、荷载较大的建筑基础工程，对于地质条件较差或荷载较小的工程可能不适用。由于预应力混凝土管桩在使用过程中可能受到环境侵蚀、化学腐蚀等因素的影响，因此需要关注其耐久性问题并采取相应措施加以保护。优势与局限性耐久性问题适用条件限制原材料选择与质量控制02水泥品种应选用强度等级不低于42.5级的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。水泥性能要求水泥应具有良好的和易性、凝结时间适中、强度发展快、收缩小等特性。同时，水泥的安定性必须合格，不得使用过期或受潮结块的水泥。水泥品种及性能要求应选用质地坚硬、清洁、级配良好的碎石或卵石作为粗骨料，细骨料可选用天然砂或人工砂。骨料选择粗骨料的最大粒径不应大于管桩内径的1/4，且不应大于钢筋净距的3/4。细骨料的细度模数应在2.3~3.0之间，含泥量不应大于3%。粒径控制骨料选择与粒径控制根据工程需要和混凝土性能要求，可选用减水剂、缓凝剂、引气剂等外加剂。外加剂种类外加剂的使用应符合国家现行标准《混凝土外加剂应用技术规范》的规定。在使用前，应对外加剂进行试配，确认其与水泥的适应性。同时，应注意外加剂的掺量，避免过量使用导致混凝土性能劣化。外加剂使用注意事项外加剂使用注意事项生产工艺及设备介绍03原材料准备配料计量采用自动计量系统，确保原材料配比的准确性。搅拌将计量好的原材料投入搅拌机中，进行充分搅拌，确保混凝土搅拌均匀。按照设计配比准备水泥、砂、石、水及外加剂等原材料。检测对搅拌好的混凝土进行坍落度、含气量等性能检测，确保满足设计要求。搅拌工艺流程01成型方法预应力混凝土管桩一般采用离心成型或振动成型的方法。02设备选型根据生产需求选择适当的离心机或振动台，同时配备相应的模具和布料装置。03操作要点在成型过程中，要控制好布料厚度、振动频率和时间等参数，确保管桩内壁光滑、外壁密实。成型方法及设备选型养护条件01预应力混凝土管桩的养护温度一般控制在20-30℃，相对湿度保持在90%以上。02养护时间根据管桩规格和混凝土强度等级的不同，养护时间一般为24-48小时。03注意事项在养护期间，要定期检查温度和湿度，及时调整养护条件，确保管桩质量。同时，要避免管桩受到阳光直射或风吹雨打等不利因素的影响。养护条件与时间安排施工方法与技巧培训04了解施工场地的地质情况，包括土壤类型、地下水位、地质构造等，为管桩选型和设计提供依据。地质勘察管桩选型施工图纸审查根据地质勘察结果、设计要求和工程经验，选择合适的管桩类型和规格。认真审查施工图纸，了解设计意图和施工要求，确保施工的准确性和安全性。030201施工前准备工作建议...
