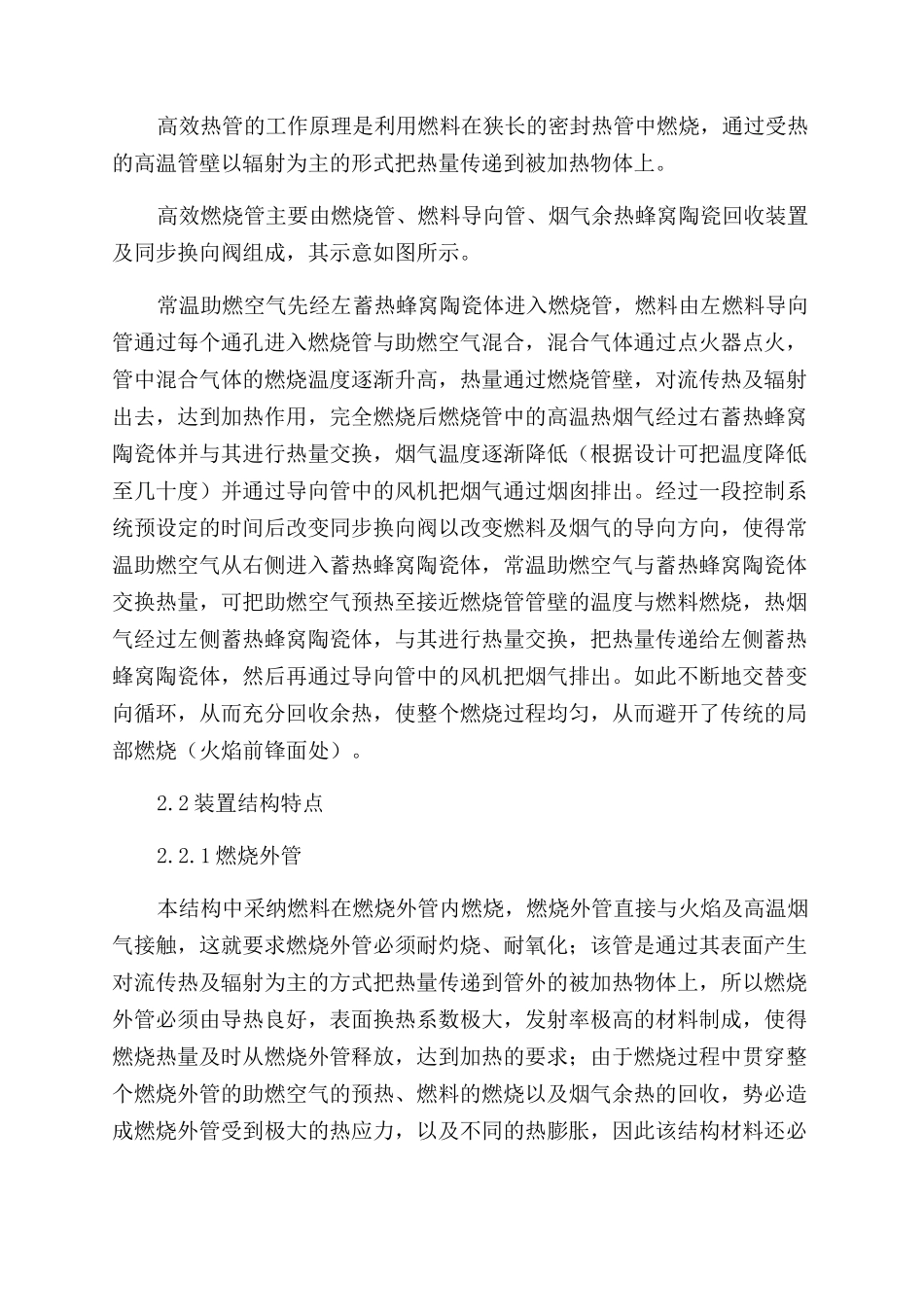

高效节能内燃烧式热管的创新设计_第2页
2/7
高效节能内燃烧式热管的创新设计_第3页
3/7
高效节能内燃烧式热管的创新设计摘要本文基于目前蓄热蜂窝陶瓷的进展与应用,介绍一种内燃烧式节能热管,这种设备采纳分步均匀燃烧,降低氮的氧化物的排放,提高助燃空气的预热温度,相对提高了理论燃烧温度,提高了燃料热值的利用率。关键词高效节能,蓄热,内燃烧式热管,烟气余热回收,蜂窝陶瓷1 前言日常家居中,我们常常会看到日光灯悬挂在屋顶,也许这个不足为奇,可日光灯被称为“节能灯”。日光灯两端各有一灯丝,灯管内充有微量的氩和稀薄的汞蒸汽,灯管内壁上涂有荧光粉,通电后灯丝加热水银使其产生蒸汽,并使管内水银蒸汽导电,实现两个灯丝之间的气体导电,导电时发出紫外线,紫外线使荧光粉发出柔和的白光。由于灯管电流低,从而达到节能的效果。陶瓷热工完全可以实行同样的方法,把燃烧也设计在一个高效热管里,再把热量辐射到陶瓷制品上,达到高效烧制陶瓷的目的。为了达到高效节能,在技术上可采纳类似日光灯的工作原理:(1)利用高效的热管作为热能转换装置;(2)用高压气泵提供高气压作为燃烧功率的动力,类似灯管需要的电压;(3)利用同步换向阀常常转换气体的方向,类似于提供灯管工作的电压频率;(4)管内的燃料及烟气作为提供热能热量的物质,类似于灯管工作时使管内汞蒸汽产生紫外线从而使得荧光粉发光。2 具体设计2.1 工作原理高效热管的工作原理是利用燃料在狭长的密封热管中燃烧,通过受热的高温管壁以辐射为主的形式把热量传递到被加热物体上。高效燃烧管主要由燃烧管、燃料导向管、烟气余热蜂窝陶瓷回收装置及同步换向阀组成,其示意如图所示。常温助燃空气先经左蓄热蜂窝陶瓷体进入燃烧管,燃料由左燃料导向管通过每个通孔进入燃烧管与助燃空气混合,混合气体通过点火器点火,管中混合气体的燃烧温度逐渐升高,热量通过燃烧管壁,对流传热及辐射出去,达到加热作用,完全燃烧后燃烧管中的高温热烟气经过右蓄热蜂窝陶瓷体并与其进行热量交换,烟气温度逐渐降低(根据设计可把温度降低至几十度)并通过导向管中的风机把烟气通过烟囱排出。经过一段控制系统预设定的时间后改变同步换向阀以改变燃料及烟气的导向方向,使得常温助燃空气从右侧进入蓄热蜂窝陶瓷体,常温助燃空气与蓄热蜂窝陶瓷体交换热量,可把助燃空气预热至接近燃烧管管壁的温度与燃料燃烧,热烟气经过左侧蓄热蜂窝陶瓷体,与其进行热量交换,把热量传递给左侧蓄热蜂窝陶瓷体,然后再通过导向管中的风机把烟气排出。如此不断地交替变向循环,从而...
