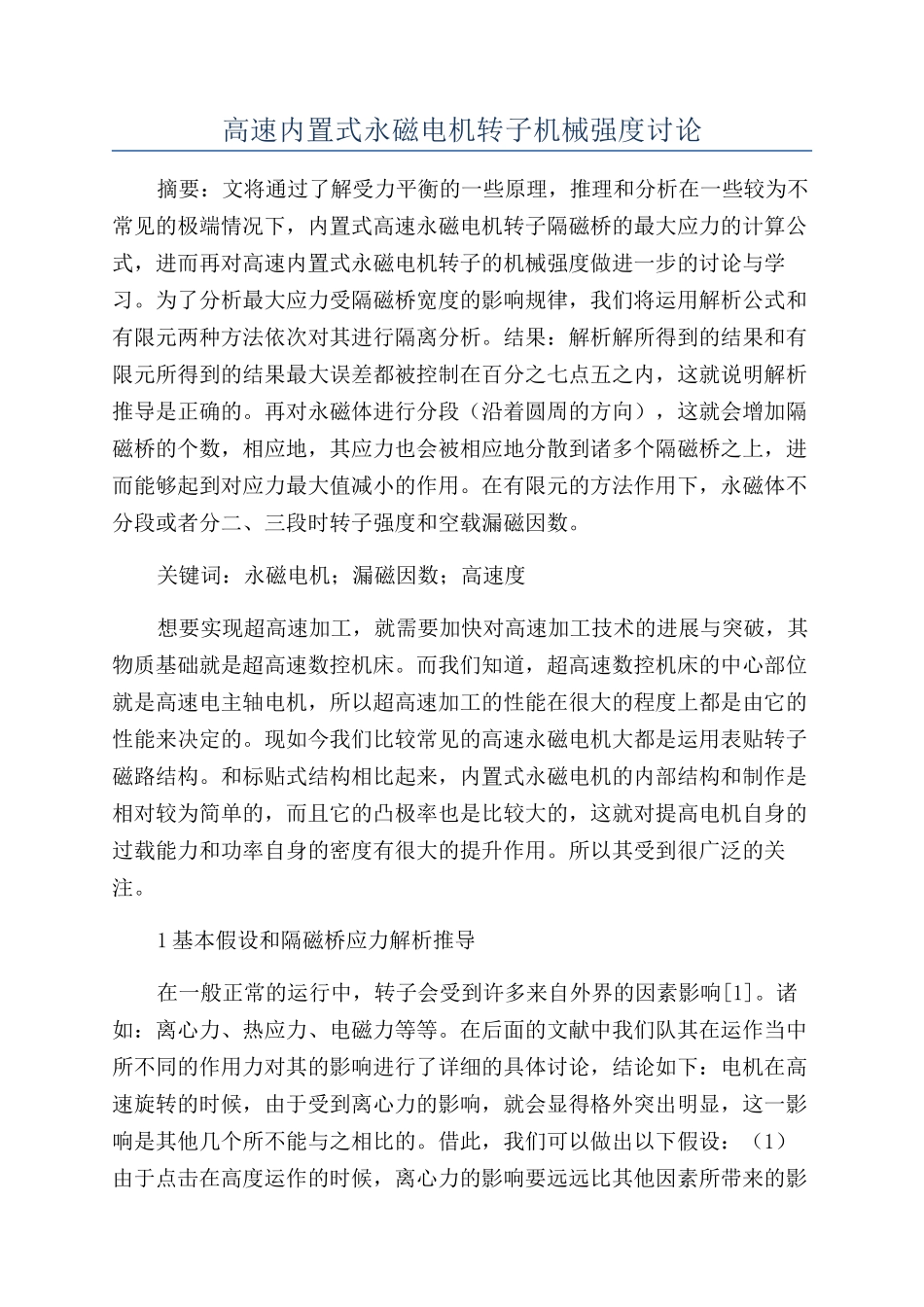

高速内置式永磁电机转子机械强度讨论摘要:文将通过了解受力平衡的一些原理,推理和分析在一些较为不常见的极端情况下,内置式高速永磁电机转子隔磁桥的最大应力的计算公式,进而再对高速内置式永磁电机转子的机械强度做进一步的讨论与学习。为了分析最大应力受隔磁桥宽度的影响规律,我们将运用解析公式和有限元两种方法依次对其进行隔离分析。结果:解析解所得到的结果和有限元所得到的结果最大误差都被控制在百分之七点五之内,这就说明解析推导是正确的。再对永磁体进行分段(沿着圆周的方向),这就会增加隔磁桥的个数,相应地,其应力也会被相应地分散到诸多个隔磁桥之上,进而能够起到对应力最大值减小的作用。在有限元的方法作用下,永磁体不分段或者分二、三段时转子强度和空载漏磁因数。关键词:永磁电机;漏磁因数;高速度想要实现超高速加工,就需要加快对高速加工技术的进展与突破,其物质基础就是超高速数控机床。而我们知道,超高速数控机床的中心部位就是高速电主轴电机,所以超高速加工的性能在很大的程度上都是由它的性能来决定的。现如今我们比较常见的高速永磁电机大都是运用表贴转子磁路结构。和标贴式结构相比起来,内置式永磁电机的内部结构和制作是相对较为简单的,而且它的凸极率也是比较大的,这就对提高电机自身的过载能力和功率自身的密度有很大的提升作用。所以其受到很广泛的关注。1 基本假设和隔磁桥应力解析推导在一般正常的运行中,转子会受到许多来自外界的因素影响[1]。诸如:离心力、热应力、电磁力等等。在后面的文献中我们队其在运作当中所不同的作用力对其的影响进行了详细的具体讨论,结论如下:电机在高速旋转的时候,由于受到离心力的影响,就会显得格外突出明显,这一影响是其他几个所不能与之相比的。借此,我们可以做出以下假设:(1)由于点击在高度运作的时候,离心力的影响要远远比其他因素所带来的影响大,所以我们可以假设告诉旋转的电机受影响的只有离心力;(2)将温度上升对转子的影响因素排除在外;(3)将电机震动的影响因素排除在外不考虑。假如我们需要对机械的强度进行九三时,第一步就需要对电机最薄弱的部分进行估测。运营两种不同的解析公式和软件对隔磁桥的宽度受力变化进行了计算。其变化值在 1.2mm 到 2.0mm 之间。假如我们用有限元对隔磁桥的宽度计算时,是 2.0mm,其电机在转子受力的情况所呈现的,电机转子受力最大的一个部分是在点击的倒角和隔磁桥相互接连的地方。这...
