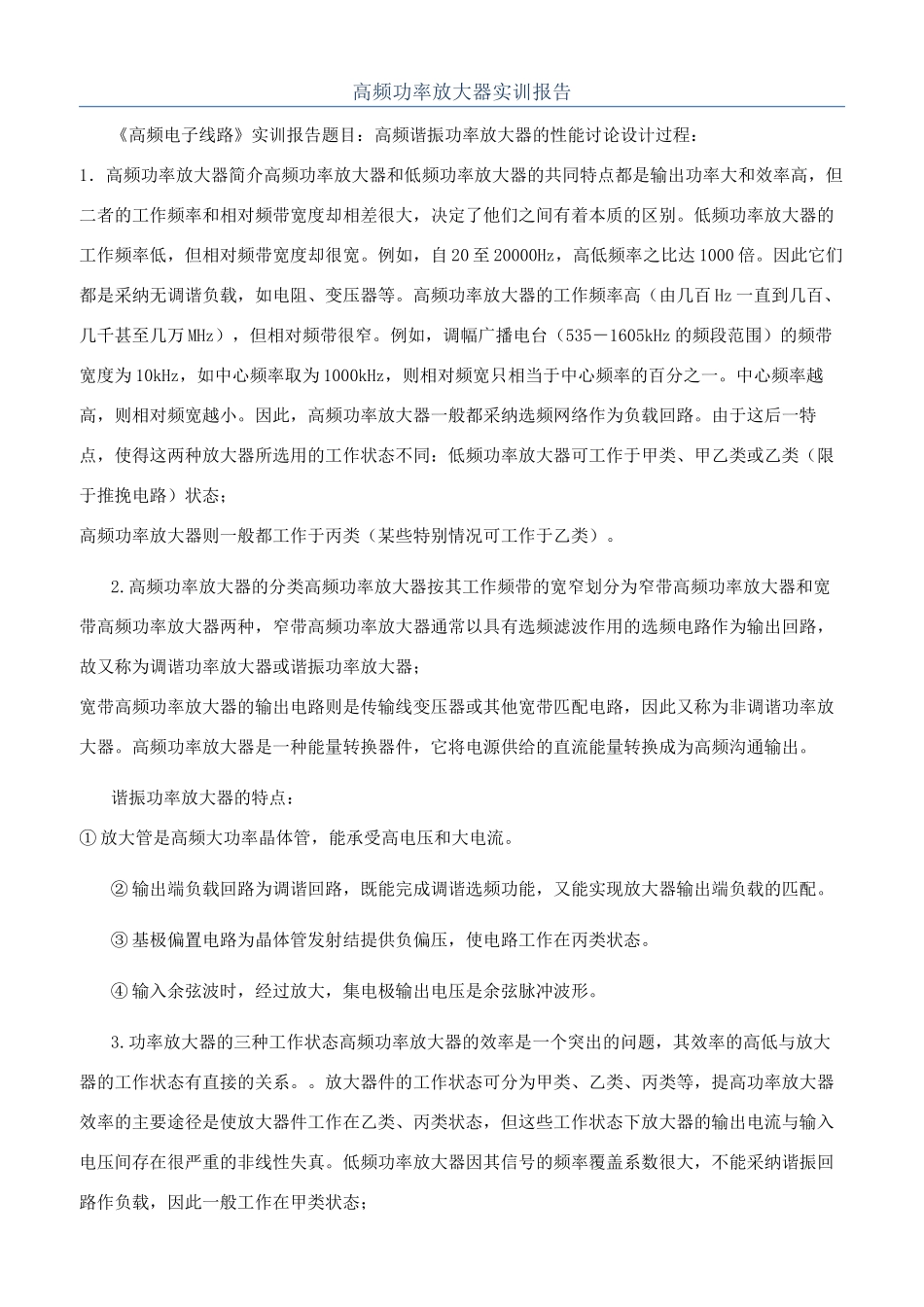

高频功率放大器实训报告《高频电子线路》实训报告题目：高频谐振功率放大器的性能讨论设计过程：1．高频功率放大器简介高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自 20 至 20000Hz，高低频率之比达 1000 倍。因此它们都是采纳无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百 Hz 一直到几百、几千甚至几万 MHz），但相对频带很窄。例如，调幅广播电台（535－1605kHz 的频段范围）的频带宽度为 10kHz，如中心频率取为 1000kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此，高频功率放大器一般都采纳选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特别情况可工作于乙类）。2.高频功率放大器的分类高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频沟通输出。谐振功率放大器的特点：① 放大管是高频大功率晶体管，能承受高电压和大电流。② 输出端负载回路为调谐回路，既能完成调谐选频功能，又能实现放大器输出端负载的匹配。③ 基极偏置电路为晶体管发射结提供负偏压，使电路工作在丙类状态。④ 输入余弦波时，经过放大，集电极输出电压是余弦脉冲波形。3.功率放大器的三种工作状态高频功率放大器的效率是一个突出的问题，其效率的高低与放大器的工作状态有直接的关系。。放大器件的工作状态可分为甲类、乙类、丙类等，提高功率放大器效率的主要途径是使放大器件工作在乙类、丙类状态，但这些工作状态下放大器的输出电流与输入电压间存在很严重的非线性失真。低频功率放大器因其信号的频率覆盖系数很大，不能采纳谐振回路作负载，因此一般工作在甲类状态；采纳推挽电路时可以工作在乙类状态；高频功率放大器因其信号的频率覆盖系数小，可以采纳谐振回路...
