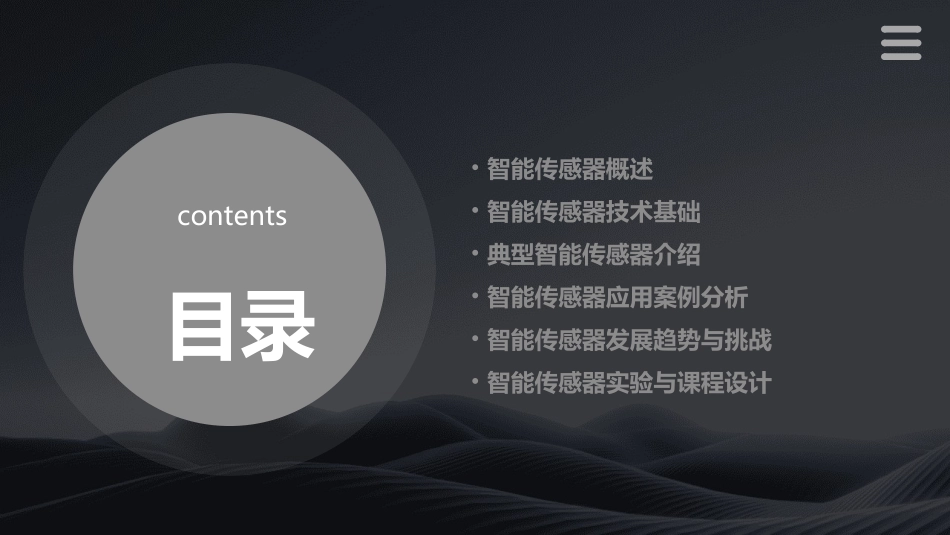

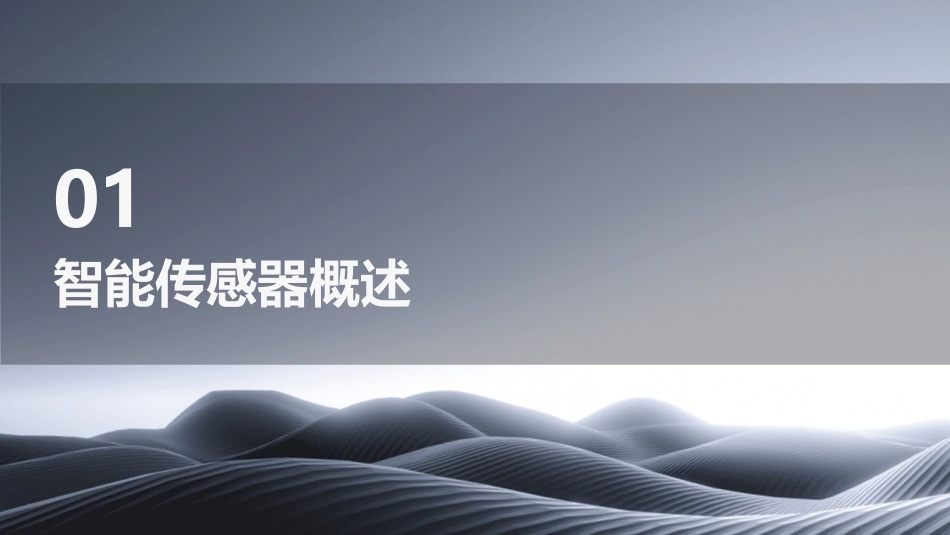

智能传感器PPT课件目录contents•智能传感器概述•智能传感器技术基础•典型智能传感器介绍•智能传感器应用案例分析•智能传感器发展趋势与挑战•智能传感器实验与课程设计智能传感器概述01智能传感器是一种具有信息处理功能的传感器，带有微处理机，具有采集、处理、交换信息的能力。从传统的模拟传感器到数字化传感器，再到智能传感器的演变过程。定义与发展历程发展历程定义工作原理智能传感器通过敏感元件将被测物理量转换为电信号，经过信号调理电路进行放大、滤波等处理，再经由A/D转换器将模拟信号转换为数字信号，最后由微处理器进行数据处理和输出。分类根据测量对象的不同，智能传感器可分为温度、压力、流量、位移、加速度等多种类型。工作原理及分类应用领域智能传感器广泛应用于工业自动化、汽车电子、医疗设备、智能家居等领域。市场需求随着物联网、人工智能等技术的快速发展，智能传感器市场需求不断增长，对传感器的精度、稳定性、可靠性等性能要求也越来越高。应用领域及市场需求智能传感器技术基础02传感器敏感元件敏感元件定义指传感器中能直接（或响应）被测量的部分。敏感元件分类根据被测量的不同，可分为热敏、光敏、气敏、力敏、磁敏、湿敏、声敏、放射线敏感和离子敏感等元件。敏感元件原理通过转换元件将被测量转换为电信号，再通过一定的电路进行信号调理和转换，最终输出与被测量有确定关系的电量信号。指将敏感元件输出的微弱信号进行放大、滤波、转换等处理，以便于后续电路或系统处理的电路。信号调理电路定义包括放大、滤波、隔离、转换等，以提高信号的信噪比和抗干扰能力，保证信号的稳定性和可靠性。信号调理电路功能根据具体需求，可采用运算放大器、仪表放大器、隔离放大器、滤波器、模数转换器等不同类型的电路。信号调理电路类型信号调理电路数据处理定义指对经过信号调理电路处理后的模拟信号或数字信号进行采集、转换、存储、传输等处理的过程。接口技术定义指智能传感器与外部设备或系统之间进行数据交换的接口标准和协议。接口技术标准常见的接口标准包括I2C、SPI、UART等，这些标准定义了数据传输的格式、速率、时序等参数，以确保数据的可靠传输和设备的互操作性。数据处理技术包括模拟/数字转换技术、数据压缩技术、数据传输技术等，以实现数据的准确获取和高效处理。数据处理与接口技术典型智能传感器介绍03利用物质随温度变化而变化的特性，将温度转换为可测量的电信号。工作原理种类应用领域热电偶、热电阻、集成温度传感器等。温度测量、温度控制、环境温度监测等。030201温度智能传感器利用压力敏感元件将压力转换为电信号，再经过放大和处理得到被测压力值。工作原理压阻式、压电式、电容式等。种类气压测量、液压测量、工业过程控制等。应用领域压力智能传感器通过测量流体流过管道截面的速度或体积来计算流量。工作原理涡轮式、电磁式、超声波式等。种类液体和气体流量测量、工业过程控制、环境监测等。应用领域流量智能传感器123利用光学原理将被测物理量转换为光信号，再通过光电转换器件转换为电信号进行测量。工作原理光纤传感器、光电式传感器、激光传感器等。种类光学测量、光电检测、生物医学等。应用领域光学智能传感器智能传感器应用案例分析04通过智能传感器实时监测生产过程中的温度、压力、流量等参数，确保生产安全并提高产品质量。生产过程监控利用智能传感器的数据分析和处理功能，对工业设备进行故障诊断和预测，提高设备运行效率。设备故障诊断智能传感器在工业机器人中的应用，可以实现机器人的精确定位、姿态识别和环境感知等功能，提高机器人的智能化水平。工业机器人控制工业自动化领域应用03智能家电控制智能传感器可以感知室内温度、湿度等参数，自动调节空调、加湿器等家电的运行状态，提高家居生活的便捷性。01智能照明通过智能传感器感知光线强弱和人体活动，自动调节室内照明亮度和色温，提高居住舒适度。02智能安防利用智能传感器监测门窗开关状态、烟雾浓度等，实现家庭安防的实时监测和报警。智能家居领域应用运动健康监测利用智能传感器监测人体运动状态、步数、卡路里消耗等，为运动健身...
