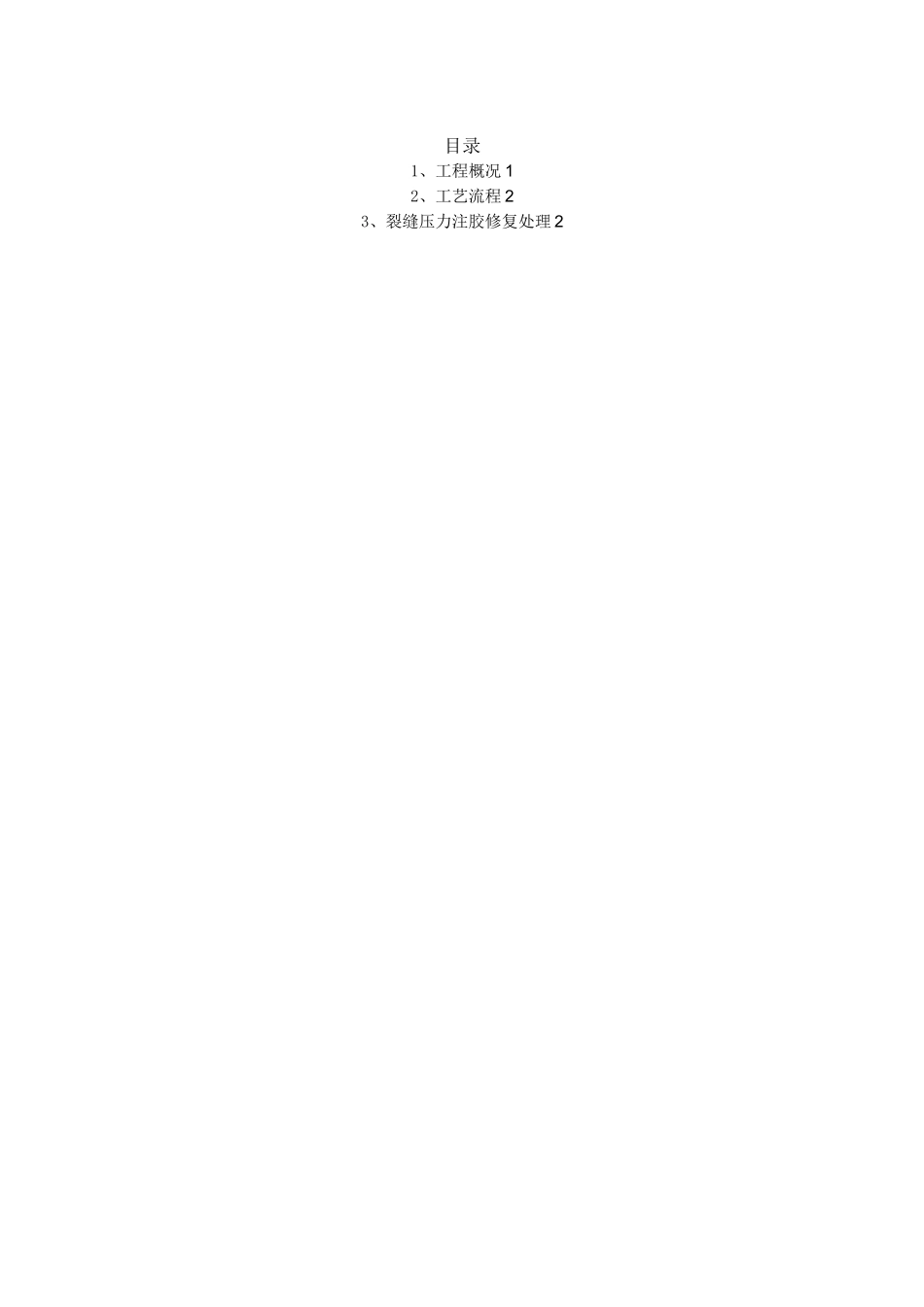

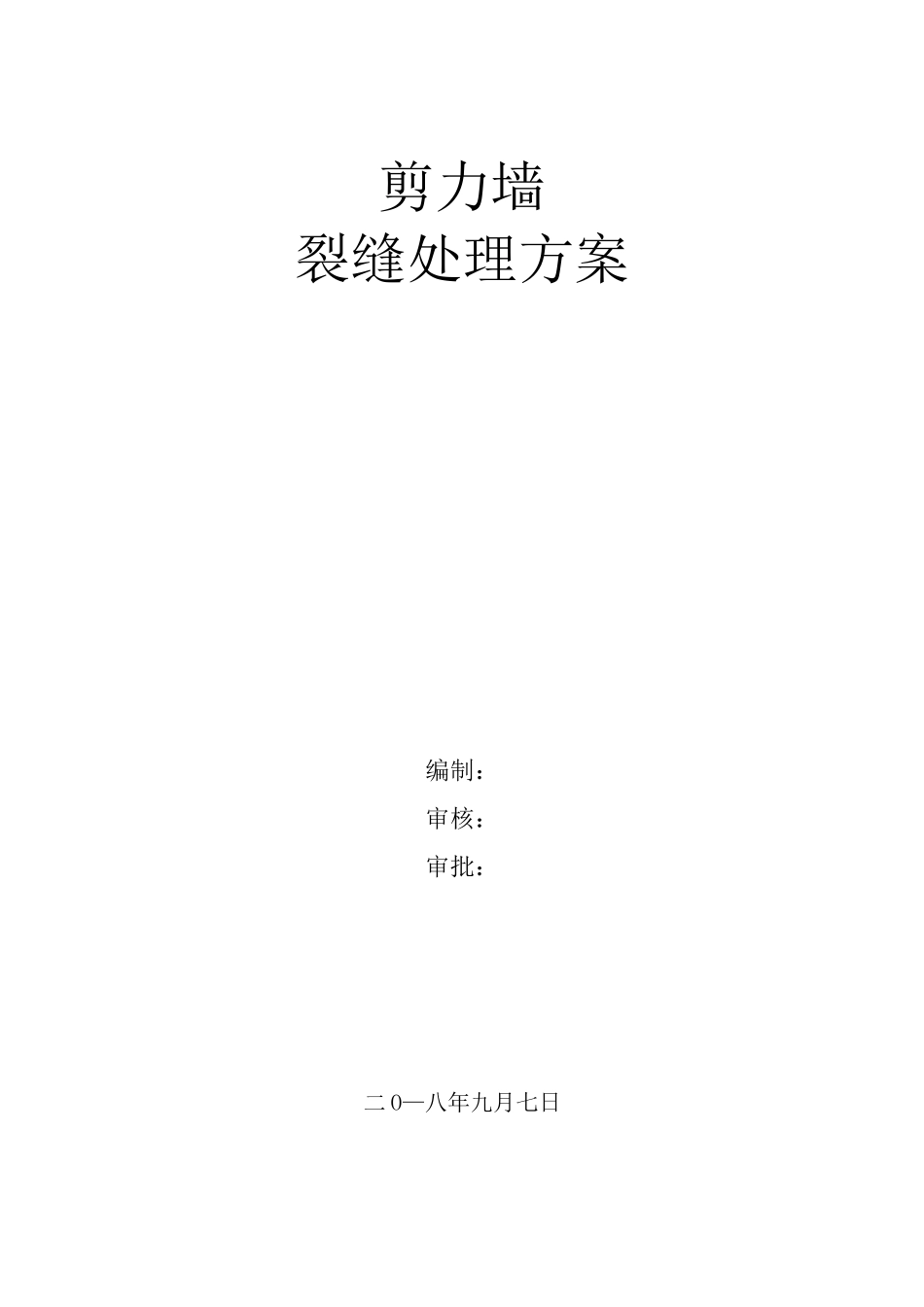

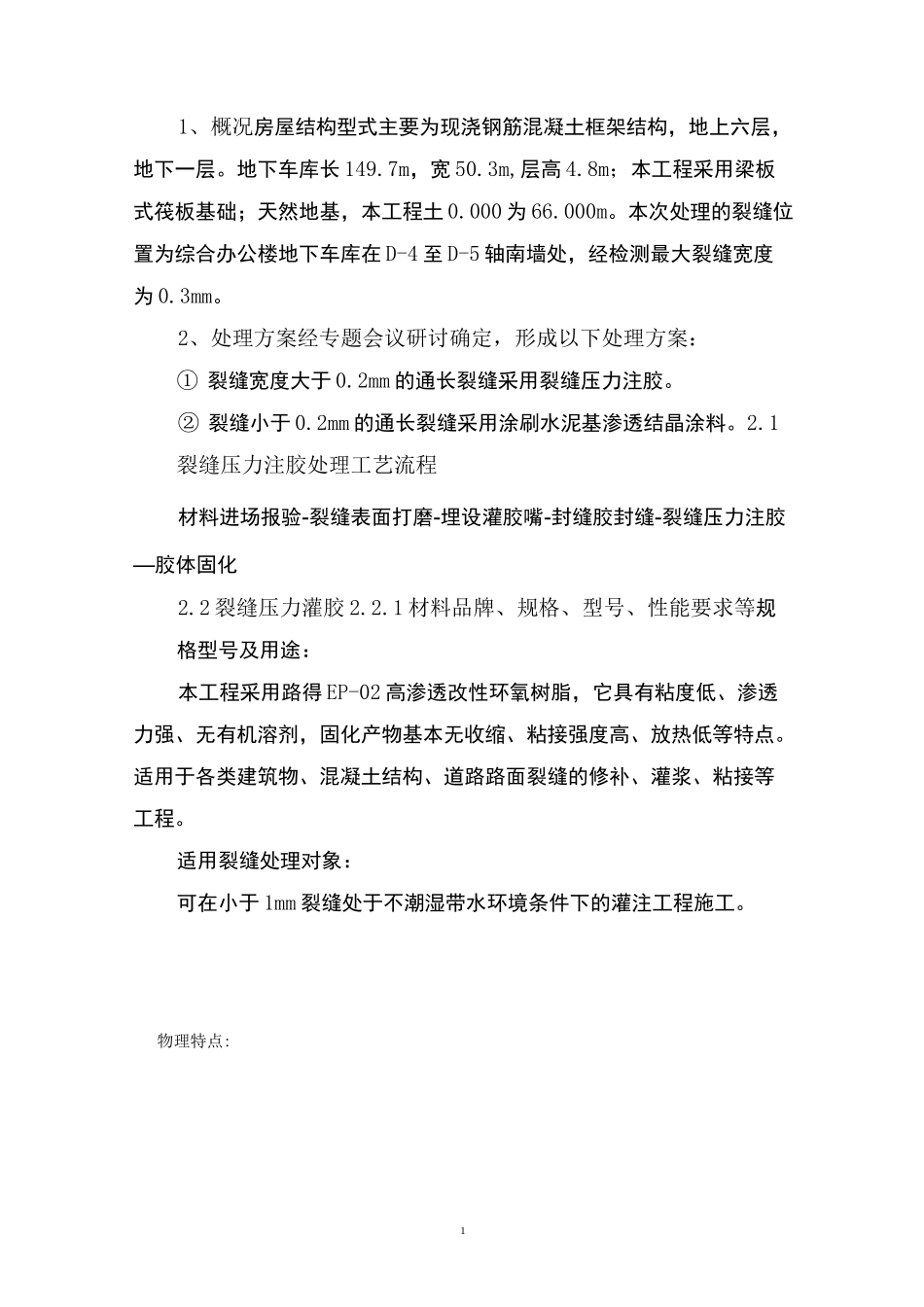

剪力墙裂缝处理方案编制：审核：审批：二 O—八年九月七日目录1、工程概况 12、工艺流程 23、裂缝压力注胶修复处理 211、概况房屋结构型式主要为现浇钢筋混凝土框架结构，地上六层，地下一层。地下车库长 149.7m，宽 50.3m,层高 4.8m；本工程采用梁板式筏板基础；天然地基，本工程土 0.000 为 66.000m。本次处理的裂缝位置为综合办公楼地下车库在 D-4 至 D-5 轴南墙处，经检测最大裂缝宽度为 0.3mm。2、处理方案经专题会议研讨确定，形成以下处理方案：① 裂缝宽度大于 0.2mm 的通长裂缝采用裂缝压力注胶。② 裂缝小于 0.2mm 的通长裂缝采用涂刷水泥基渗透结晶涂料。2.1裂缝压力注胶处理工艺流程材料进场报验-裂缝表面打磨-埋设灌胶嘴-封缝胶封缝-裂缝压力注胶—胶体固化2.2 裂缝压力灌胶 2.2.1 材料品牌、规格、型号、性能要求等规格型号及用途：本工程采用路得 EP-02 高渗透改性环氧树脂，它具有粘度低、渗透力强、无有机溶剂，固化产物基本无收缩、粘接强度高、放热低等特点。适用于各类建筑物、混凝土结构、道路路面裂缝的修补、灌浆、粘接等工程。适用裂缝处理对象：可在小于 1mm 裂缝处于不潮湿带水环境条件下的灌注工程施工。物理特点:2项目结果项目结果外观A 组（主剂）透明基本无色液体 B 组（固化剂）浅黄色透明液体混合密度1.1g/cm3混合粘度（25C）320—360mpa.s适用期250 克 240min使用配比A:B=5:1（重量比）固化条件★气温在 2-14°C 条件下，14 天可检测★气温在 14-20C 条件下，10 天可检测★气温〉25C 条件下，7 天可检测★气温＞30C 条件下，5 天可检测灌缝胶是一种 A、B 两组分结构胶粘剂，其粘度低、放热少、配比宽松，适用期长、浆液灌注工艺简便。特点：极强的参透力，粘度很低；抗老化及耐水及酸，碱性好；不含挥发性溶剂，硬化时不收缩；固化后具有优异的韧性和抗冲击能力。2.3 裂缝压力注胶修复处理检测项目标准要求检测结果钢一钢拉伸剪切强度标准（MPa）三 1021.7胶体性能抗拉强度（MPa）三 1633.7受拉弹性模量（MPa）三 15002201.0抗压强度（MPa）三 6065.1抗弯强度（MPa）三 50，且不得呈脆性（碎裂状）破坏58.02.2.2 灌缝胶在混凝土裂缝中的应用技术指标:3忖i—应力陆裂纽儿力注胶oma广泛用于在混凝土桥梁、房屋、水利、路面等工程中的裂缝注胶修补，以及混凝土内部蜂窝、疏松等缺陷的补强注胶修补，玻璃钢防腐、结构表面涂层防腐，施工。适用于对混凝土构件、...
