鲁班奖工程创优规划

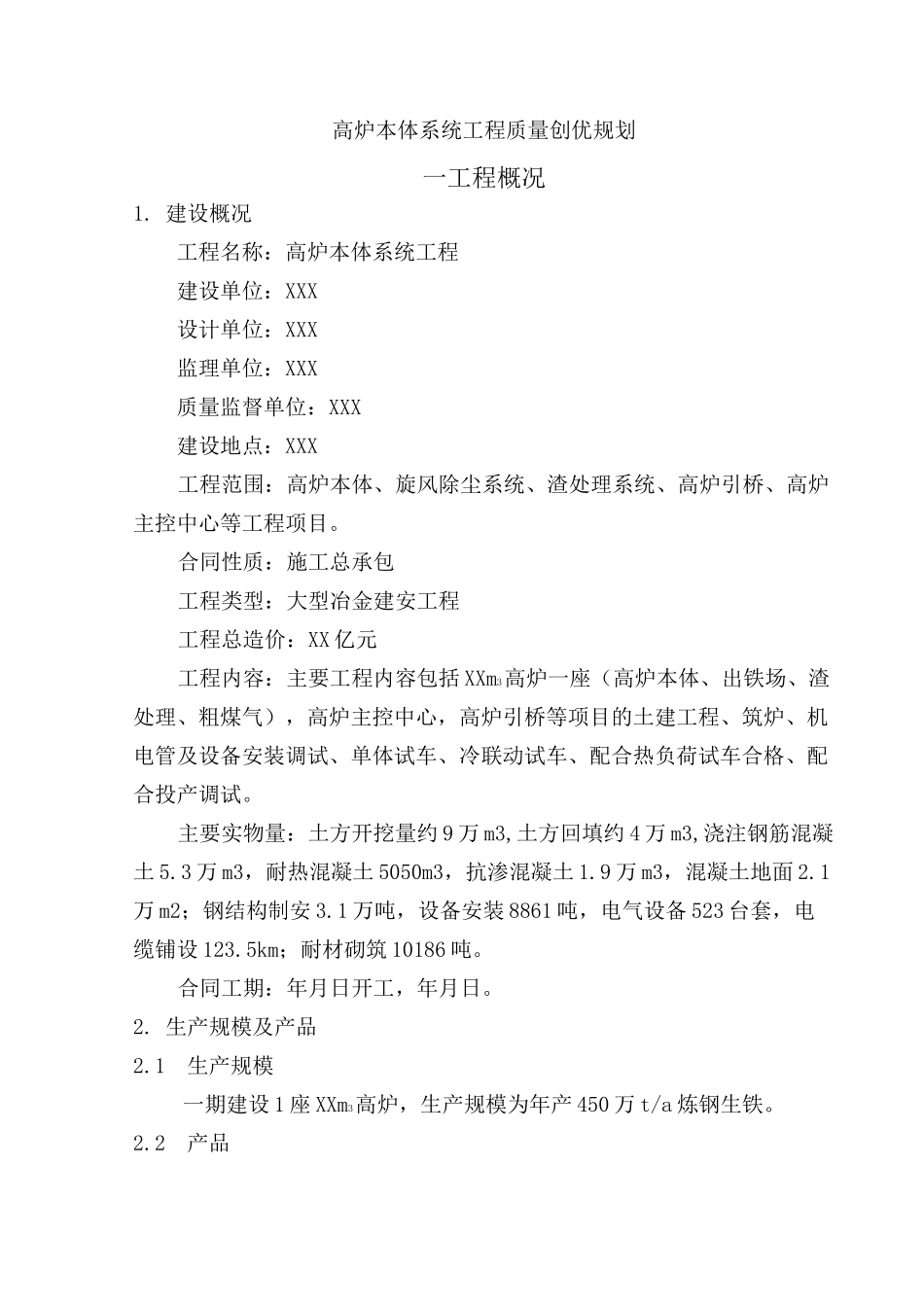

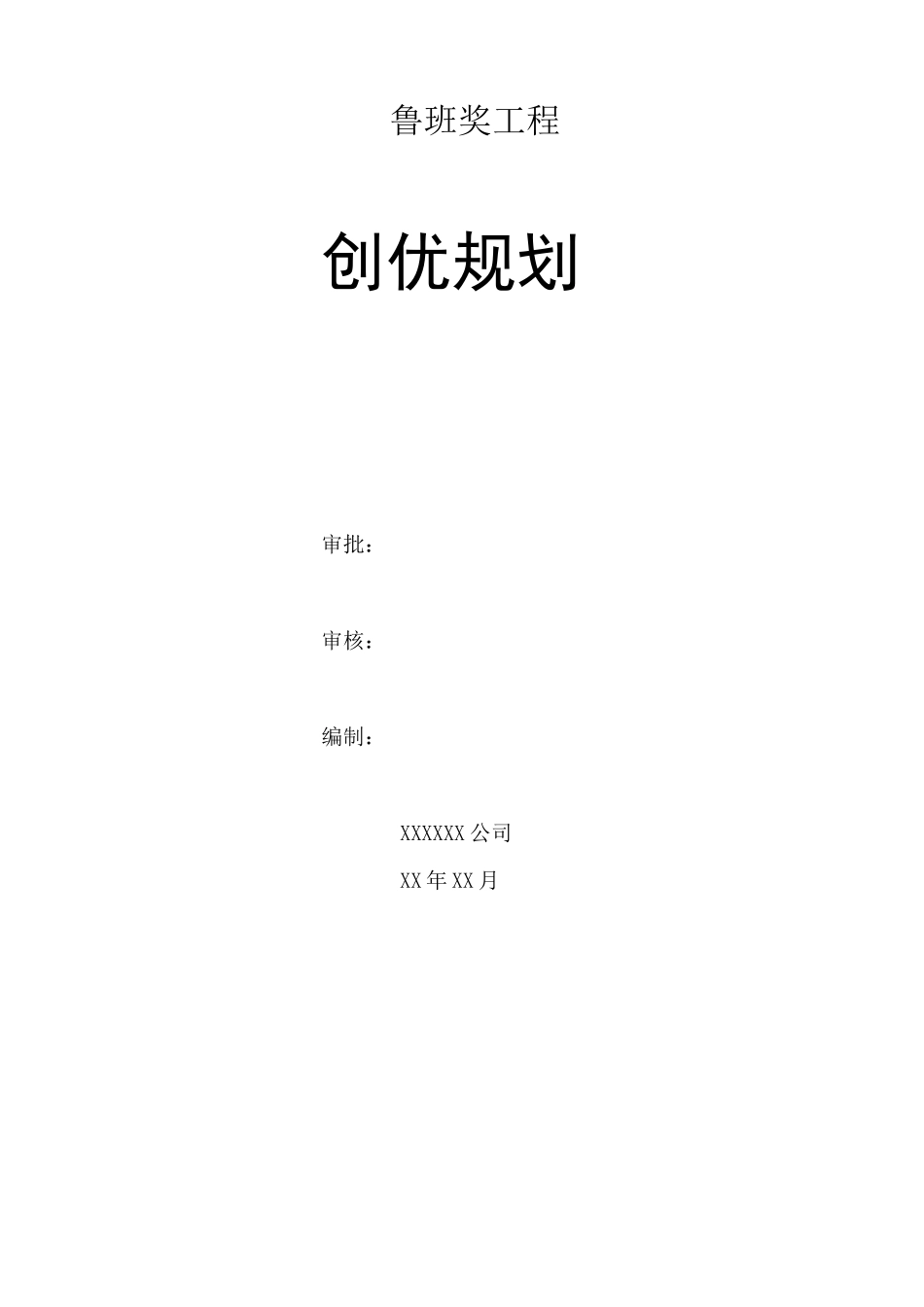

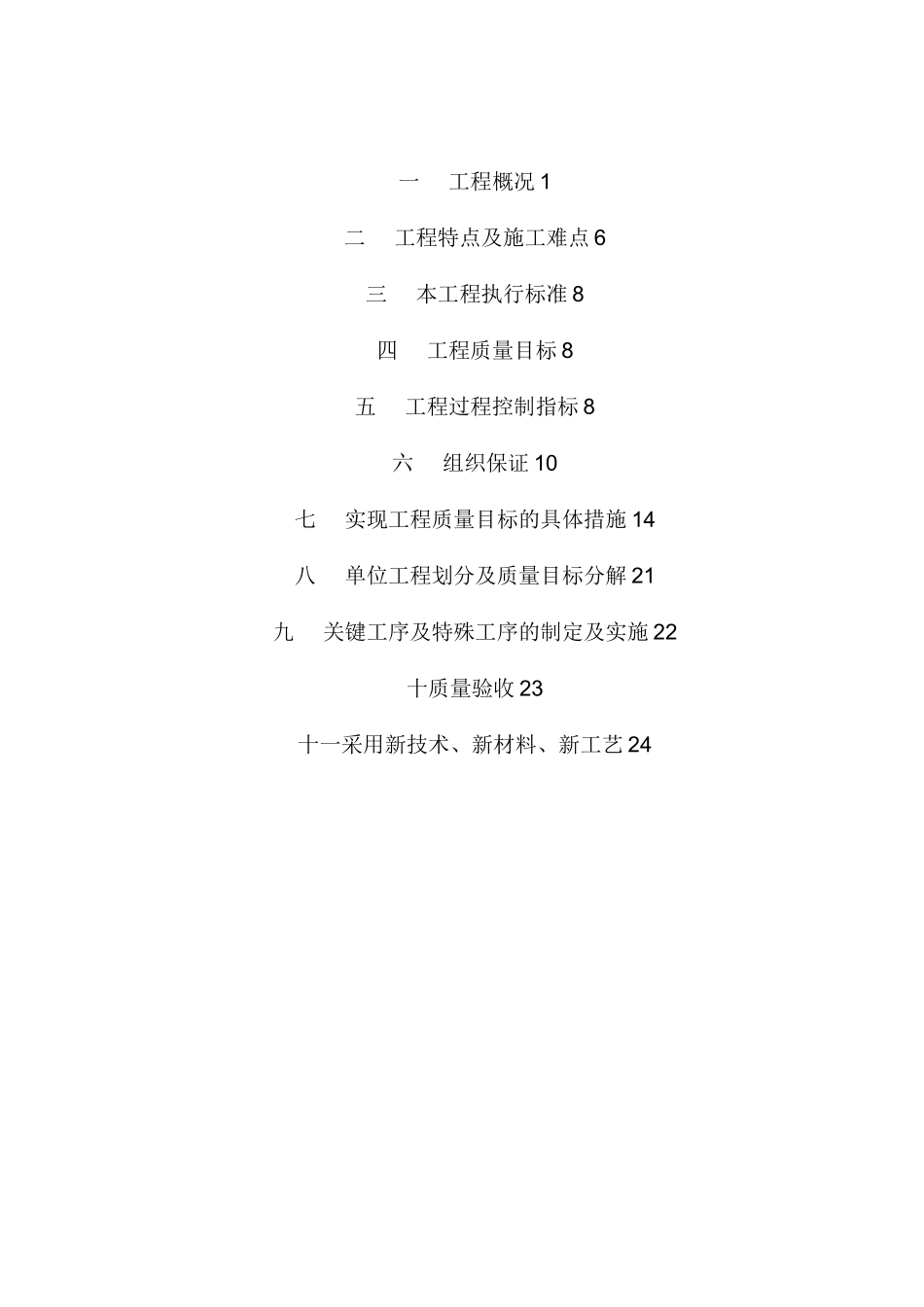

鲁班奖工程创优规划审批：审核：编制：XXXXXX 公司XX 年 XX 月一工程概况 1二工程特点及施工难点 6三本工程执行标准 8四工程质量目标 8五工程过程控制指标 8六组织保证 10七实现工程质量目标的具体措施 14八单位工程划分及质量目标分解 21九关键工序及特殊工序的制定及实施 22十质量验收 23十一采用新技术、新材料、新工艺 24高炉本体系统工程质量创优规划一工程概况1. 建设概况工程名称：高炉本体系统工程建设单位：XXX设计单位：XXX监理单位：XXX质量监督单位：XXX建设地点：XXX工程范围：高炉本体、旋风除尘系统、渣处理系统、高炉引桥、高炉主控中心等工程项目。合同性质：施工总承包工程类型：大型冶金建安工程工程总造价：XX 亿元工程内容：主要工程内容包括 XXm3高炉一座（高炉本体、出铁场、渣处理、粗煤气），高炉主控中心，高炉引桥等项目的土建工程、筑炉、机电管及设备安装调试、单体试车、冷联动试车、配合热负荷试车合格、配合投产调试。主要实物量：土方开挖量约 9 万 m3,土方回填约 4 万 m3,浇注钢筋混凝土 5.3 万 m3，耐热混凝土 5050m3，抗渗混凝土 1.9 万 m3，混凝土地面 2.1万 m2；钢结构制安 3.1 万吨，设备安装 8861 吨，电气设备 523 台套，电缆铺设 123.5km；耐材砌筑 10186 吨。合同工期：年月日开工，年月日。2. 生产规模及产品2.1生产规模一期建设 1 座 XXm3高炉，生产规模为年产 450 万 t/a 炼钢生铁。2.2产品2.2.1炼钢生铁（铁水）高炉炼铁生产的主要产品为炼钢生铁（铁水）。根据钢材产品定位高品质、高附加值的需要，转炉炼钢要求高炉供给高品质的合格生铁（铁水），铁水中 Si、S、P 含量要低，铁水物理热要高。2.2.2高炉煤气高炉煤气是高炉的主要副产品之一。除高炉热风炉、喷煤制粉干燥炉等自用以外，全部送往下一级用户使用。按照循环经济的理念，高炉煤气全部循环再利用。2.2.3高炉炉渣高炉炉渣是高炉的另一主要副产品之一。高炉炉渣将全部粒化处理，制成水渣。按照循环经济的理念，高炉水渣用于制造水泥的原料，实现循环再利用。3. 工艺布置及主要设备3.1 高炉本体系统3.1.1高炉基础：高炉基础采用桩基，桩基为钻孔灌注桩。高炉基础承台属于大块式钢筋混凝土基础。基础平面呈矩形，长 60 米，宽 35.7 米；立面呈下方上梯形，基底标高▽—5.500m，在▽—2.500m 处开始收分至土0.000；其上部为支承高炉本体的圆墩基础、炉体框架基础以及在高炉基础...
