雨棚专项脚手架搭设方案VIP专享

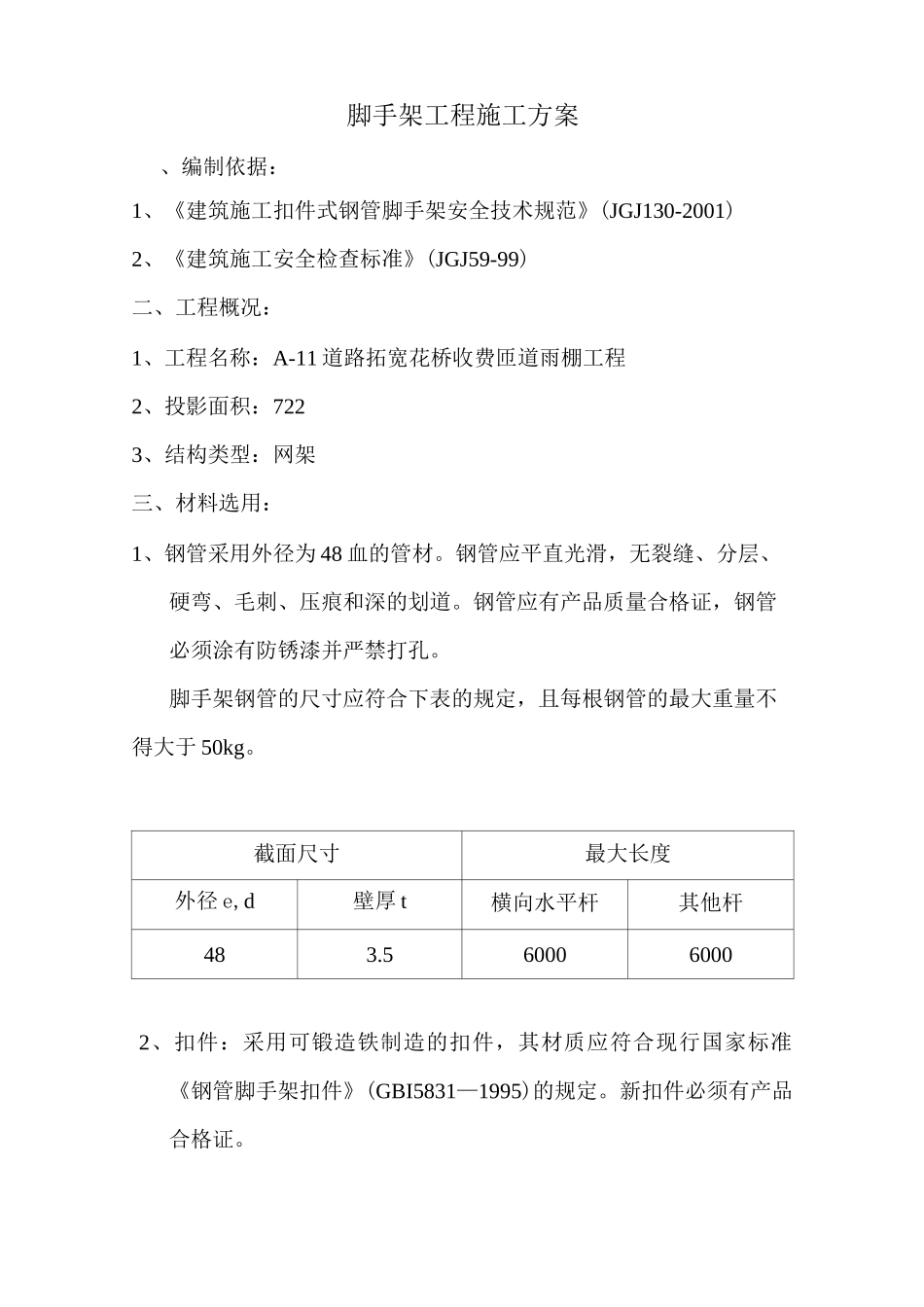

脚手架工程施工方案、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2、《建筑施工安全检查标准》(JGJ59-99)二、工程概况：1、工程名称：A-11 道路拓宽花桥收费匝道雨棚工程2、投影面积：7223、结构类型：网架三、材料选用：1、钢管采用外径为 48 血的管材。钢管应平直光滑，无裂缝、分层、硬弯、毛刺、压痕和深的划道。钢管应有产品质量合格证，钢管必须涂有防锈漆并严禁打孔。脚手架钢管的尺寸应符合下表的规定，且每根钢管的最大重量不得大于 50kg。截面尺寸最大长度外径 e,d壁厚 t横向水平杆其他杆483.5600060002、扣件：采用可锻造铁制造的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GBI5831—1995)的规定。新扣件必须有产品合格证。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑牙的螺栓必须更换。3、安全网：宽度不得小于 3m,长度不得大于 6m,网眼按使用要求设置，最大不得大于 10，必须使用维纶、绵纶、尼龙等材料，严禁使用损坏或腐朽的安全网或丙纶网。密目安全网只能做立网用。4、竹篱笆的要求：严禁使用已损坏的竹篱笆。四、搭设要求1、根据本工程要求,脚手架应为网架施工的承重架。2、搭设面积为 49.6MX23M。3、为不影响其它单位的施工进度,脚手架的搭设范围内要求预留收费岛屿的施工空间,并留一超宽车道为施工车辆的通行预留一超宽车道,车道高度为 5 米,在 5 米以下的高度脚手架立杆以及横杆不得超越预留车道范围。（详见附图）4、搭设脚手架立杆为 1.2 米,步距为 1.8 米。在指定位置搭设施工便梯。5、脚手架分两层搭设,第一层施工高度和车道高度一样为 5米,在第一层搭设完毕以后,再用短立杆升高至 6.4米的高度,并铺设竹篱笆,在网架安装结束后拆除升高脚手架部分,竹篱笆降至 5 米高度。6、四周围护脚手架高度为 8 米—8.5 米,在 7.5 米高度搭设施工平台，铺设竹篱笆。7、四周以及车道上满铺密目网。五、满堂架子搭设方法：1.搭设流程：竖立杆并同时按扫地杆搭水平杆设置剪刀撑铺竹排板搭护栏杆及安全网。必须保证场地的平整，如达不到平整要求，脚手架立杆下铺设 15*15cm 方木或槽钢。2.搭设立管：（1）立杆纵横向间距 1.2m*1.8m。（2）底层立杆必须采用不同长度的钢管，立杆连接采用绑接扣件连接和万向扣件连接，接头必须交叉布置，接头高度错开，高差必须大于 500mm。（3）立杆垂直偏差不大于 H/300，且不大于 7.5cm。3.搭设纵横向水平（1）钢管长...
