第四章铁碳合金VIP免费

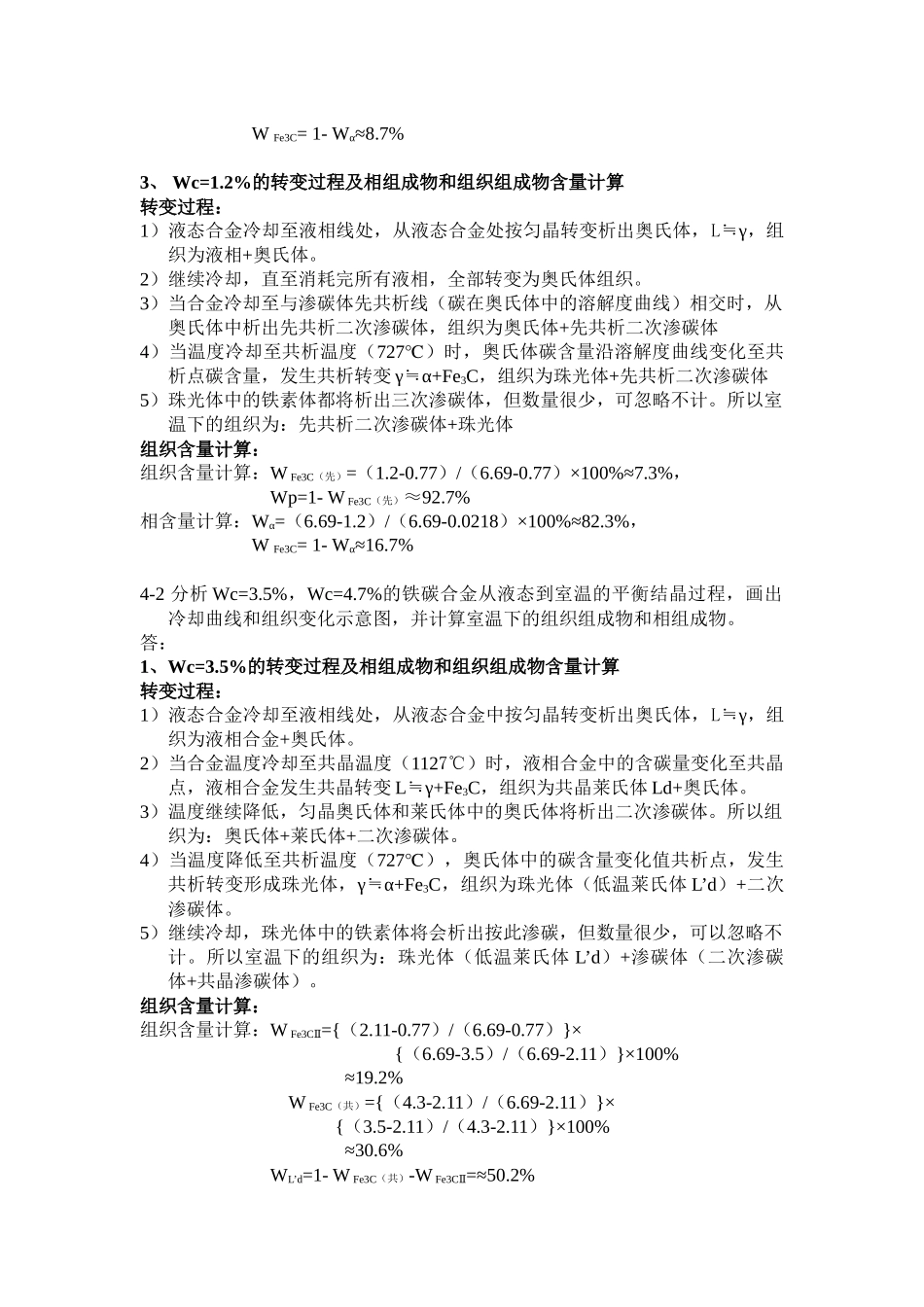

第四章铁碳合金4-1分析Wc=0.2%，Wc=0.6%，Wc=1.2%，的铁碳合金从液态平衡冷却至室温的转变过程，用冷却曲线和组织示意图说明各阶段的组织，并分别计算室温下的相组成物及组织组成物的含量。答：1、Wc=0.2%的转变过程及相组成物和组织组成物含量计算转变过程：1）液态合金冷却至液相线处，从液态合金中按匀晶转变析出δ铁素体，L≒δ，组织为液相+δ铁素体2）液态合金冷却至包晶温点（1495℃），液相合金和δ铁素体发生包晶转变，形成奥氏体γ，L+δ≒γ，由于Wc=0.2%高于包晶点0.17%，因此组织为奥氏体加部分液相。3）继续冷却，部分液相发生匀晶转变析出奥氏体γ，直至消耗完所有液相，全部转变为奥氏体组织。4）当合金冷却至与铁素体先共析线相交时，从奥氏体中析出先共析铁素体α，组织为奥氏体+先共析铁素体5）当合金冷却至共析温度时，奥氏体碳含量沿铁素体先共析线变化至共析点碳含量，发生共析转变γ≒α+Fe3C，此时组织为先共析铁素体+珠光体6）继续冷却，先共析铁素体和珠光体中的铁素体都将析出三次渗碳体，但数量很少，可忽略不计。所以室温下的组织为：先共析铁素体+珠光体。组织含量计算：组织含量计算：Wα（先）=（0.77-0.2）/（0.77-0.0218）×100%≈76.2%，Wp=1-Wα（先）≈23.8%相含量计算：Wα=（6.69-0.2）/（6.69-0.0218）×100%≈97.3%，WFe3C=1-Wα≈2.7%2、Wc=0.6%的转变过程及相组成物和组织组成物含量计算转变过程：1）液态合金冷却至液相线处，从液态合金处按匀晶转变析出奥氏体，L≒γ，组织为液相+奥氏体。2）继续冷却，直至消耗完所有液相，全部转变为奥氏体组织。4）当合金冷却至与铁素体先共析线相交时，从奥氏体中析出先共析铁素体α，组织为奥氏体+先共析铁素体5）当合金冷却至共析温度（727℃）时，奥氏体碳含量沿铁素体先共析线变化至共析点，发生共析转变γ≒α+Fe3C，此时组织为先共析铁素体+珠光体6）珠光体中的铁素体都将析出三次渗碳体，但数量很少，可忽略不计。所以室温下的组织为：先共析二次渗碳体+珠光体组织含量计算：组织含量计算：Wα（先））=（0.77-0.6）/（0.77-0.0218）×100%≈22.7%，Wp=1-Wα（先）≈77.3%相含量计算：Wα=（6.69-0.6）/（6.69-0.0218）×100%≈91.3%，WFe3C=1-Wα≈8.7%3、Wc=1.2%的转变过程及相组成物和组织组成物含量计算转变过程：1）液态合金冷却至液相线处，从液态合金处按匀晶转变析出奥氏体，L≒γ，组织为液相+奥氏体。2）继续冷却，直至消耗完所有液相，全部转变为奥氏体组织。3）当合金冷却至与渗碳体先共析线（碳在奥氏体中的溶解度曲线）相交时，从奥氏体中析出先共析二次渗碳体，组织为奥氏体+先共析二次渗碳体4）当温度冷却至共析温度（727℃）时，奥氏体碳含量沿溶解度曲线变化至共析点碳含量，发生共析转变γ≒α+Fe3C，组织为珠光体+先共析二次渗碳体5）珠光体中的铁素体都将析出三次渗碳体，但数量很少，可忽略不计。所以室温下的组织为：先共析二次渗碳体+珠光体组织含量计算：组织含量计算：WFe3C（先）=（1.2-0.77）/（6.69-0.77）×100%≈7.3%，Wp=1-WFe3C（先）≈92.7%相含量计算：Wα=（6.69-1.2）/（6.69-0.0218）×100%≈82.3%，WFe3C=1-Wα≈16.7%4-2分析Wc=3.5%，Wc=4.7%的铁碳合金从液态到室温的平衡结晶过程，画出冷却曲线和组织变化示意图，并计算室温下的组织组成物和相组成物。答：1、Wc=3.5%的转变过程及相组成物和组织组成物含量计算转变过程：1）液态合金冷却至液相线处，从液态合金中按匀晶转变析出奥氏体，L≒γ，组织为液相合金+奥氏体。2）当合金温度冷却至共晶温度（1127℃）时，液相合金中的含碳量变化至共晶点，液相合金发生共晶转变L≒γ+Fe3C，组织为共晶莱氏体Ld+奥氏体。3）温度继续降低，匀晶奥氏体和莱氏体中的奥氏体将析出二次渗碳体。所以组织为：奥氏体+莱氏体+二次渗碳体。4）当温度降低至共析温度（727℃），奥氏体中的碳含量变化值共析点，发生共析转变形成珠光体，γ≒α+Fe3C，组织为珠光体（低温莱氏体L’d）+二次渗碳体。5）继续冷却，珠光体中的铁素体将会析出按此渗碳，但数量很少，可以忽略不计。所以室温下的组织为：珠光体（低温莱氏体...
