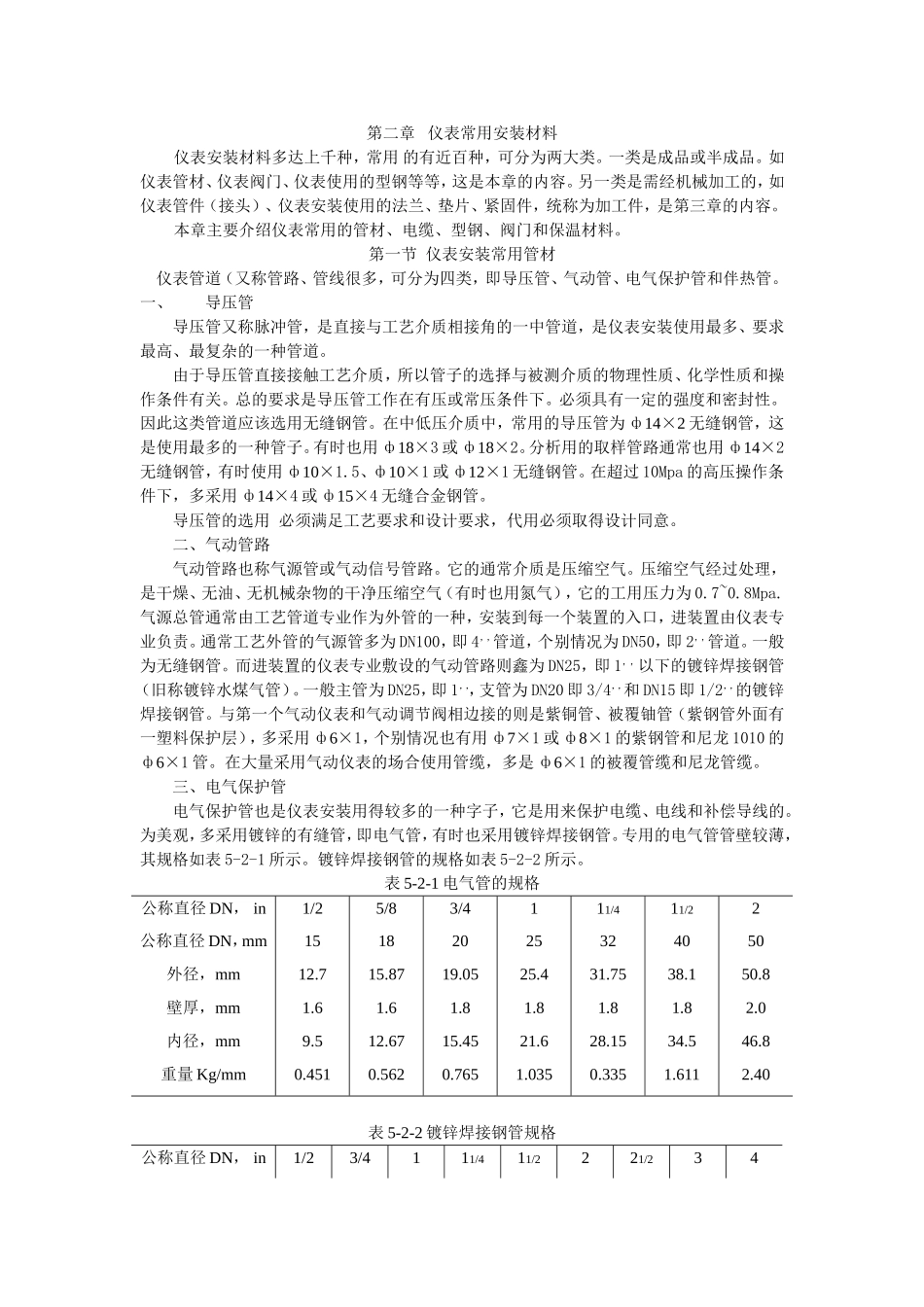

第二章仪表常用安装材料仪表安装材料多达上千种，常用的有近百种，可分为两大类。一类是成品或半成品。如仪表管材、仪表阀门、仪表使用的型钢等等，这是本章的内容。另一类是需经机械加工的，如仪表管件（接头）、仪表安装使用的法兰、垫片、紧固件，统称为加工件，是第三章的内容。本章主要介绍仪表常用的管材、电缆、型钢、阀门和保温材料。第一节仪表安装常用管材仪表管道（又称管路、管线很多，可分为四类，即导压管、气动管、电气保护管和伴热管。一、导压管导压管又称脉冲管，是直接与工艺介质相接角的一中管道，是仪表安装使用最多、要求最高、最复杂的一种管道。由于导压管直接接触工艺介质，所以管子的选择与被测介质的物理性质、化学性质和操作条件有关。总的要求是导压管工作在有压或常压条件下。必须具有一定的强度和密封性。因此这类管道应该选用无缝钢管。在中低压介质中，常用的导压管为ф14×2无缝钢管，这是使用最多的一种管子。有时也用ф18×3或ф18×2。分析用的取样管路通常也用ф14×2无缝钢管，有时使用ф10×1.5、ф10×1或ф12×1无缝钢管。在超过10Mpa的高压操作条件下，多采用ф14×4或ф15×4无缝合金钢管。导压管的选用必须满足工艺要求和设计要求，代用必须取得设计同意。二、气动管路气动管路也称气源管或气动信号管路。它的通常介质是压缩空气。压缩空气经过处理，是干燥、无油、无机械杂物的干净压缩空气（有时也用氮气），它的工用压力为0.7~0.8Mpa.气源总管通常由工艺管道专业作为外管的一种，安装到每一个装置的入口，进装置由仪表专业负责。通常工艺外管的气源管多为DN100，即4，，管道，个别情况为DN50，即2，，管道。一般为无缝钢管。而进装置的仪表专业敷设的气动管路则鑫为DN25，即1，，以下的镀锌焊接钢管（旧称镀锌水煤气管）。一般主管为DN25，即1，，，支管为DN20即3/4，，和DN15即1/2，，的镀锌焊接钢管。与第一个气动仪表和气动调节阀相边接的则是紫铜管、被覆铀管（紫钢管外面有一塑料保护层），多采用ф6×1，个别情况也有用ф7×1或ф8×1的紫钢管和尼龙1010的ф6×1管。在大量采用气动仪表的场合使用管缆，多是ф6×1的被覆管缆和尼龙管缆。三、电气保护管电气保护管也是仪表安装用得较多的一种字子，它是用来保护电缆、电线和补偿导线的。为美观，多采用镀锌的有缝管，即电气管，有时也采用镀锌焊接钢管。专用的电气管管壁较薄，其规格如表5-2-1所示。镀锌焊接钢管的规格如表5-2-2所示。表5-2-1电气管的规格公称直径DN，in1/25/83/4111/411/22公称直径DN，mm15182025324050外径，mm12.715.8719.0525.431.7538.150.8壁厚，mm1.61.61.81.81.81.82.0内径，mm9.512.6715.4521.628.1534.546.8重量Kg/mm0.4510.5620.7651.0350.3351.6112.40表5-2-2镀锌焊接钢管规格公称直径DN，in1/23/4111/411/2221/234公称直径DN，mm1520253240507080100外径，mm21.2526.7533.542.25486075.588.5114壁厚，mm2.752.753.253.253.53.53.754.04.0内径，mm15.7521.252735.7541536880.5106重量Kg/mm1.442.012.913.774.586.167.889.8113.44有时也采用硬乙烯管作为电气保护管,可用来输送腐蚀性液体和气体,每根长度为4m±0.1m,相对密度为1.4~1.6.硬氯乙烯管规格如表5-2-3所示.5-2-3硬氯乙烯表管技术数据外径mm外径公差mm轻型(使用压力≤6Kg/0.6Mpa)重型(使用压力≤1Mpa)壁厚及公差,mm近似重量,Kg/m壁厚及公差,mm近似重量,Kg/m10±0.2----1.5+0.40.0612±0.2----1.5+0.40.0716±0.2----2.0+0.40.1820±0.3----2.0+0.40.1725±0.31.5+0.40.172.5+0.50.2732±0.31.5+0.40.222.5+0.50.3540±0.42.0+0.40.363.0+0.60.5250±0.42.0+0.40.453.5+0.60.7768±0.52.5+0.50.714.0+0.81.1175±0.52.5+0.50.854.0+0.81.3490±0.73.0+0.61.234.5+0.91.81110±0.83.5+0.71.755.5+1.12.71125±1.04.0+0.82.296.0+1.13.35140±1.04.5+0.92.887.0+1.24.38160±1.25.0+1.03.658.0+1.45.72180±1.45.5+1.14.529.0+1.67.26200±1.56.0+1.15.4810.0+1.78.95225±1.87.0+1.27.20250±1.87.5+1.38.56280±2.08.5+1.510.88325±2.59.5+1.613.68355±3.010.5+1.817.05400±03.512.0+2....
