建筑施工图设计设计要求

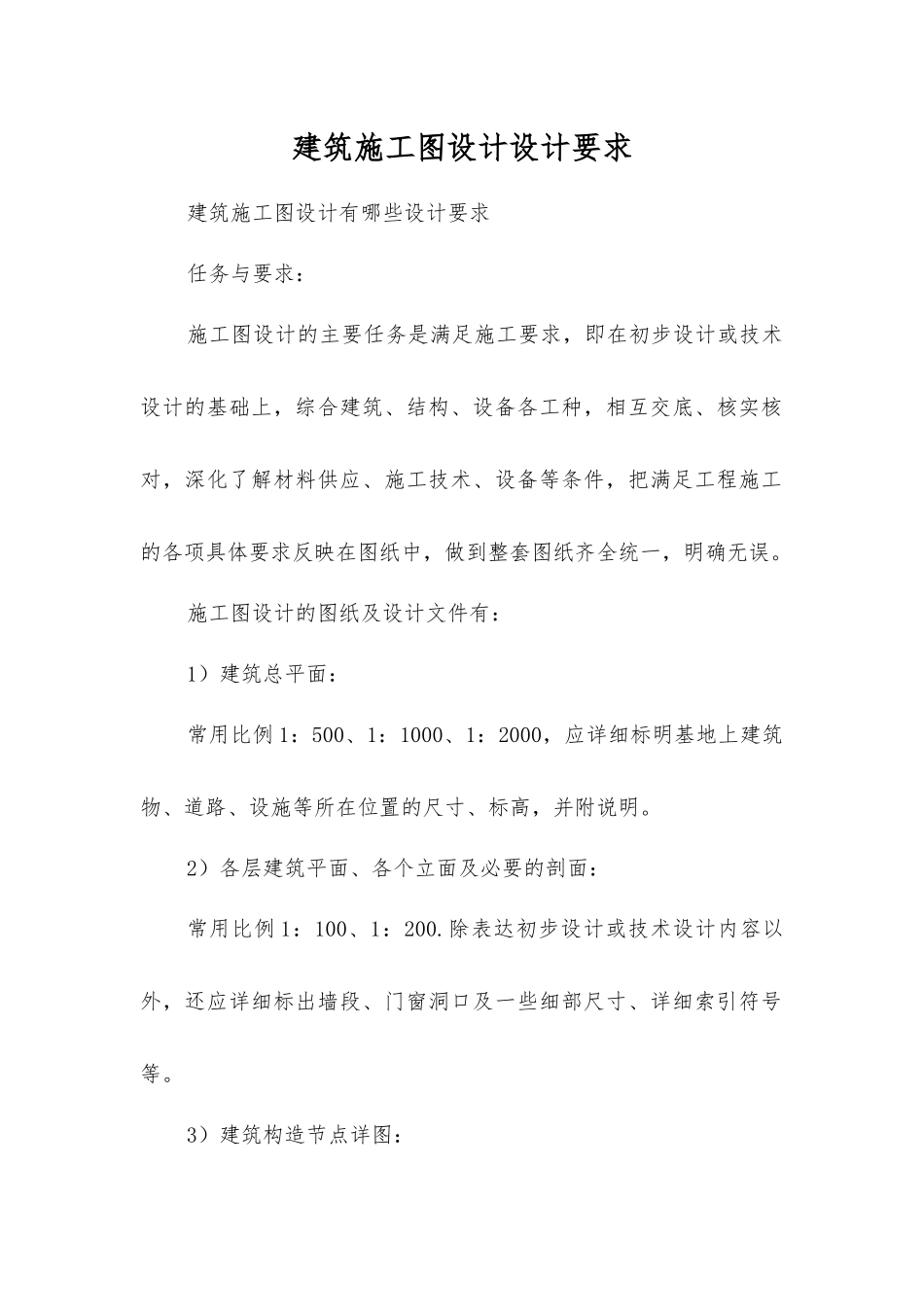

建筑施工图设计设计要求_第1页
1/2

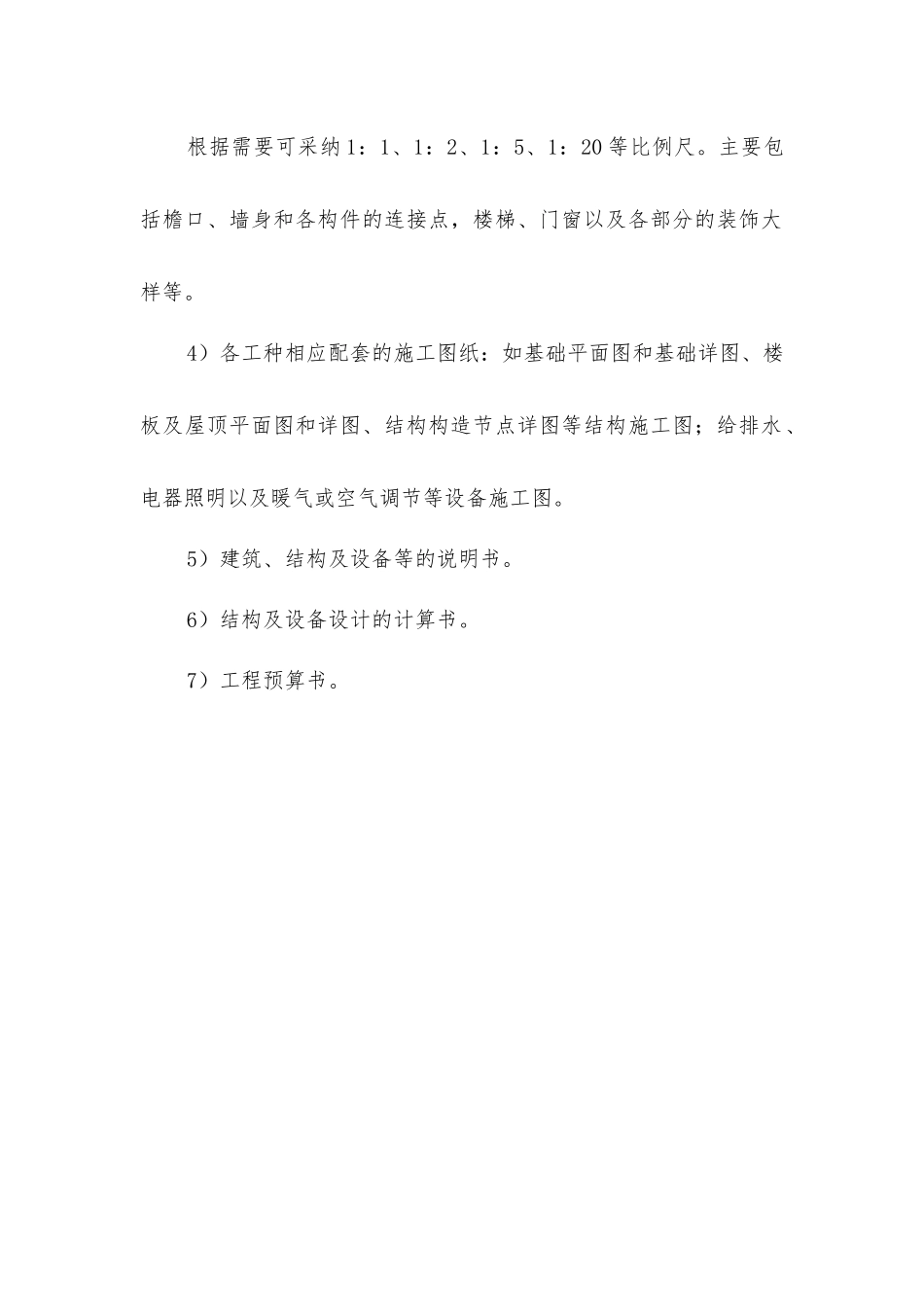

建筑施工图设计设计要求_第2页
2/2
建筑施工图设计设计要求建筑施工图设计有哪些设计要求任务与要求:施工图设计的主要任务是满足施工要求,即在初步设计或技术设计的基础上,综合建筑、结构、设备各工种,相互交底、核实核对,深化了解材料供应、施工技术、设备等条件,把满足工程施工的各项具体要求反映在图纸中,做到整套图纸齐全统一,明确无误。施工图设计的图纸及设计文件有:1)建筑总平面:常用比例 1:500、1:1000、1:2000,应详细标明基地上建筑物、道路、设施等所在位置的尺寸、标高,并附说明。2)各层建筑平面、各个立面及必要的剖面:常用比例 1:100、1:200.除表达初步设计或技术设计内容以外,还应详细标出墙段、门窗洞口及一些细部尺寸、详细索引符号等。3)建筑构造节点详图:根据需要可采纳 1:1、1:2、1:5、1:20 等比例尺。主要包括檐口、墙身和各构件的连接点,楼梯、门窗以及各部分的装饰大样等。4)各工种相应配套的施工图纸:如基础平面图和基础详图、楼板及屋顶平面图和详图、结构构造节点详图等结构施工图;给排水、电器照明以及暖气或空气调节等设备施工图。5)建筑、结构及设备等的说明书。6)结构及设备设计的计算书。7)工程预算书。
