建筑施工最小钢筋保护层厚度是多少?墙、板钢筋保护层如何控制

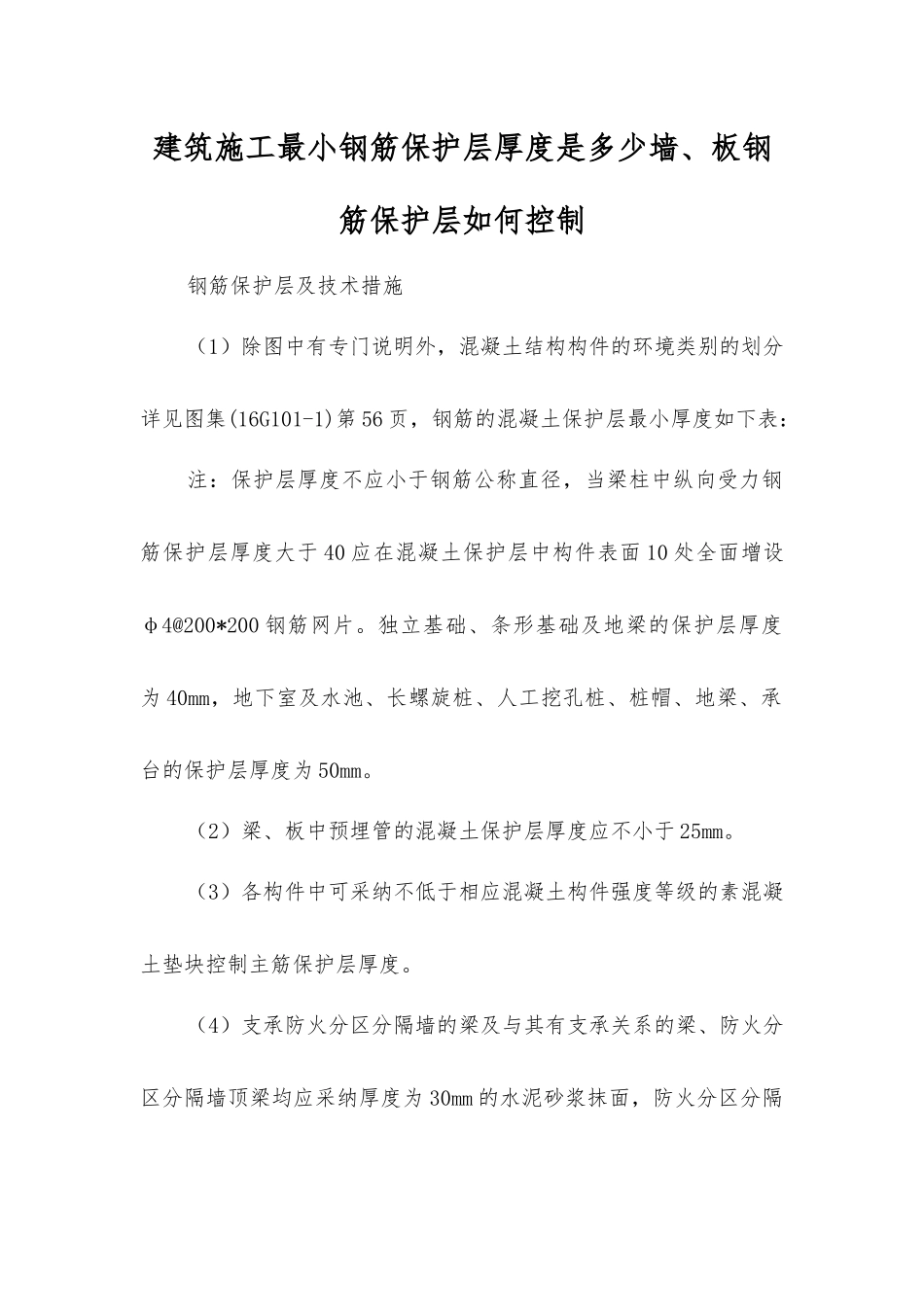

建筑施工最小钢筋保护层厚度是多少?墙、板钢筋保护层如何控制_第1页
1/4

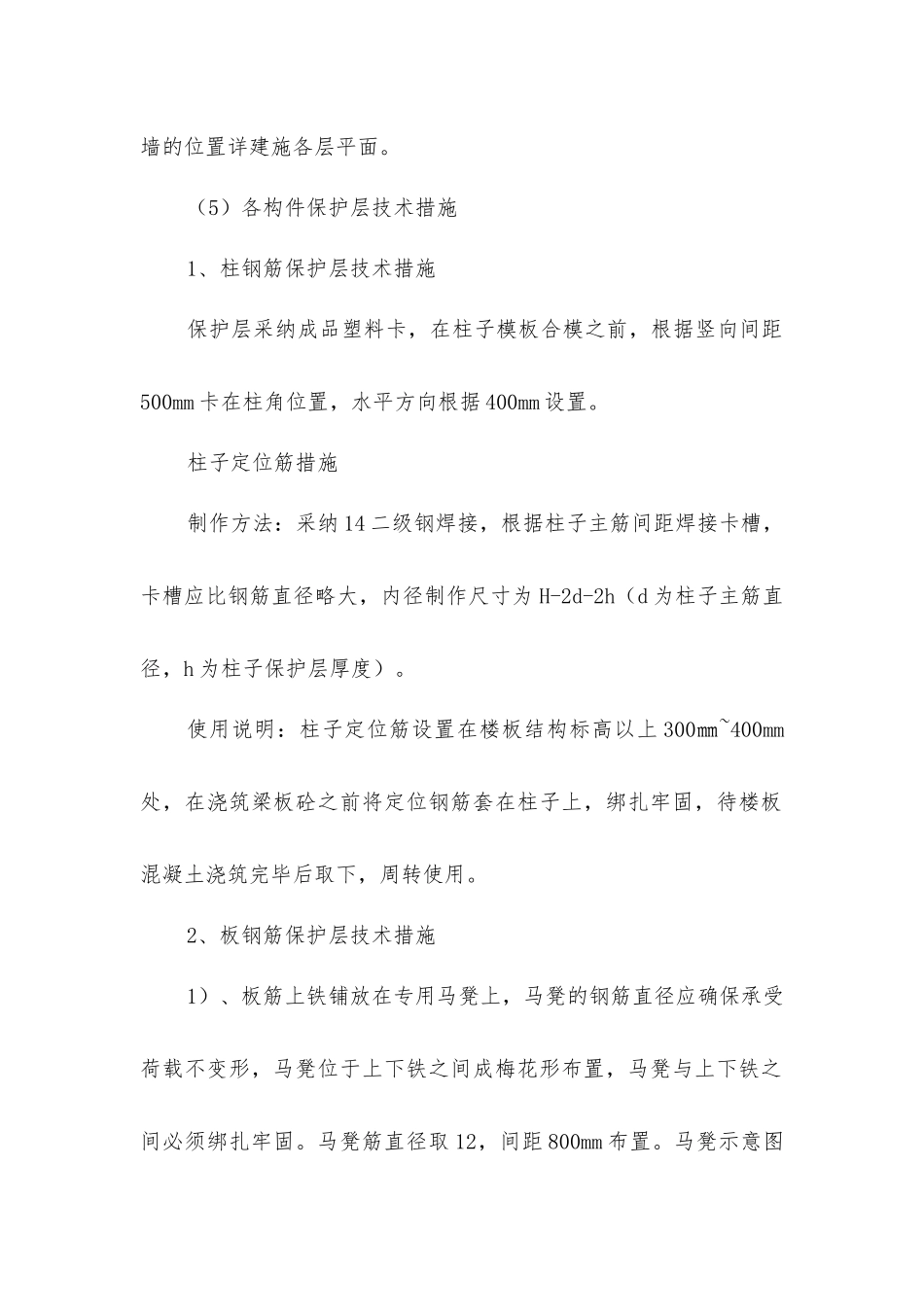

建筑施工最小钢筋保护层厚度是多少?墙、板钢筋保护层如何控制_第2页
2/4

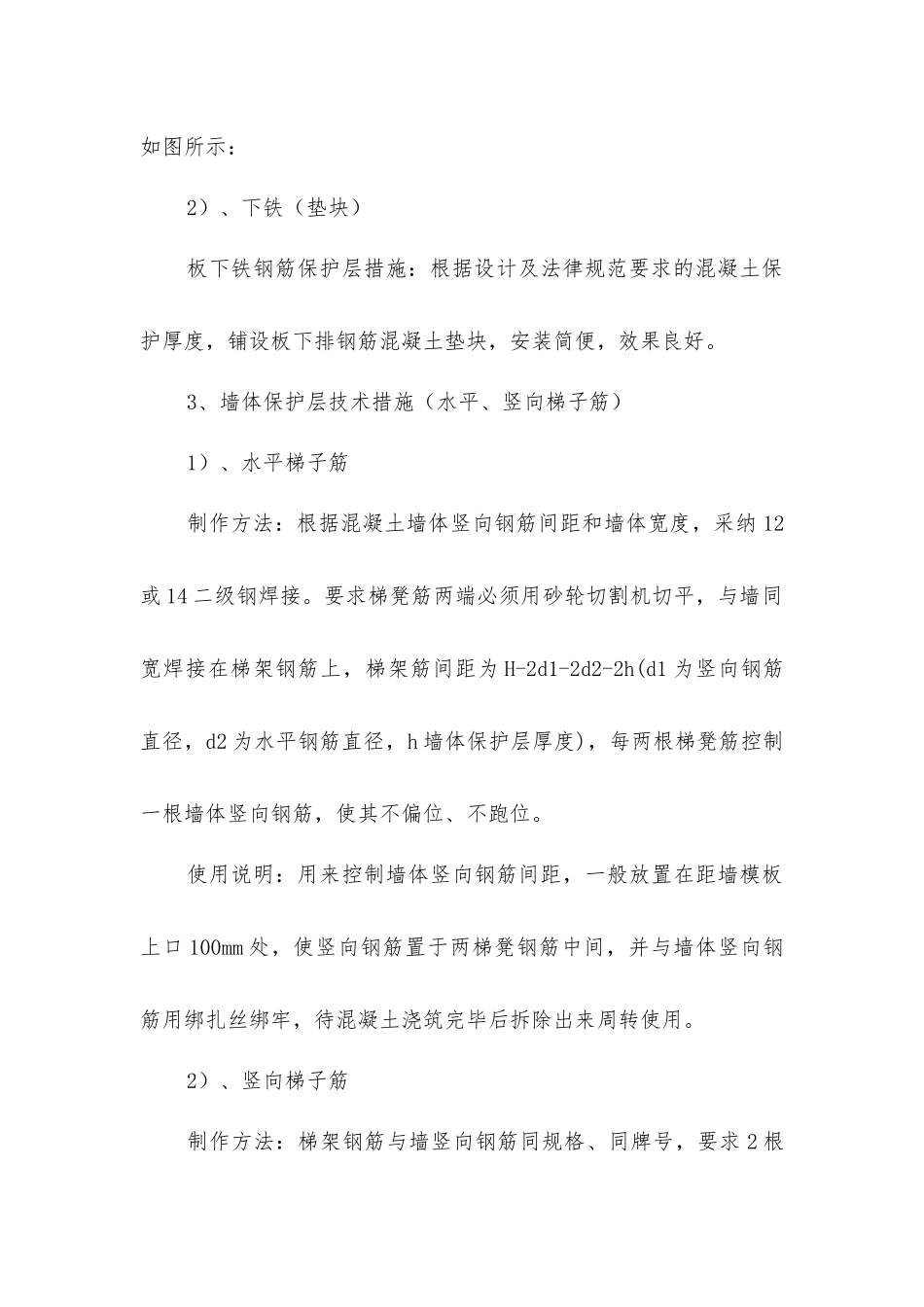

建筑施工最小钢筋保护层厚度是多少?墙、板钢筋保护层如何控制_第3页
3/4
建筑施工最小钢筋保护层厚度是多少墙、板钢筋保护层如何控制钢筋保护层及技术措施(1)除图中有专门说明外,混凝土结构构件的环境类别的划分详见图集(16G101-1)第 56 页,钢筋的混凝土保护层最小厚度如下表:注:保护层厚度不应小于钢筋公称直径,当梁柱中纵向受力钢筋保护层厚度大于 40 应在混凝土保护层中构件表面 10 处全面增设φ4@200*200 钢筋网片。独立基础、条形基础及地梁的保护层厚度为 40mm,地下室及水池、长螺旋桩、人工挖孔桩、桩帽、地梁、承台的保护层厚度为 50mm。(2)梁、板中预埋管的混凝土保护层厚度应不小于 25mm。(3)各构件中可采纳不低于相应混凝土构件强度等级的素混凝土垫块控制主筋保护层厚度。(4)支承防火分区分隔墙的梁及与其有支承关系的梁、防火分区分隔墙顶梁均应采纳厚度为 30mm 的水泥砂浆抹面,防火分区分隔墙的位置详建施各层平面。(5)各构件保护层技术措施1、柱钢筋保护层技术措施保护层采纳成品塑料卡,在柱子模板合模之前,根据竖向间距500mm 卡在柱角位置,水平方向根据 400mm 设置。柱子定位筋措施制作方法:采纳 14 二级钢焊接,根据柱子主筋间距焊接卡槽,卡槽应比钢筋直径略大,内径制作尺寸为 H-2d-2h(d 为柱子主筋直径,h 为柱子保护层厚度)。使用说明:柱子定位筋设置在楼板结构标高以上 300㎜~400mm处,在浇筑梁板砼之前将定位钢筋套在柱子上,绑扎牢固,待楼板混凝土浇筑完毕后取下,周转使用。2、板钢筋保护层技术措施1)、板筋上铁铺放在专用马凳上,马凳的钢筋直径应确保承受荷载不变形,马凳位于上下铁之间成梅花形布置,马凳与上下铁之间必须绑扎牢固。马凳筋直径取 12,间距 800mm 布置。马凳示意图如图所示:2)、下铁(垫块)板下铁钢筋保护层措施:根据设计及法律规范要求的混凝土保护厚度,铺设板下排钢筋混凝土垫块,安装简便,效果良好。3、墙体保护层技术措施(水平、竖向梯子筋)1)、水平梯子筋制作方法:根据混凝土墙体竖向钢筋间距和墙体宽度,采纳 12或 14 二级钢焊接。要求梯凳筋两端必须用砂轮切割机切平,与墙同宽焊接在梯架钢筋上,梯架筋间距为 H-2d1-2d2-2h(d1 为竖向钢筋直径,d2 为水平钢筋直径,h 墙体保护层厚度),每两根梯凳筋控制一根墙体竖向钢筋,使其不偏位、不跑位。使用说明:用来控制墙体竖向钢筋间距,一般放置在距墙模板上口 100mm 处,使竖向钢筋置于两梯凳钢筋中间,并与墙体竖向钢筋用绑扎丝绑牢,待混凝土浇...
