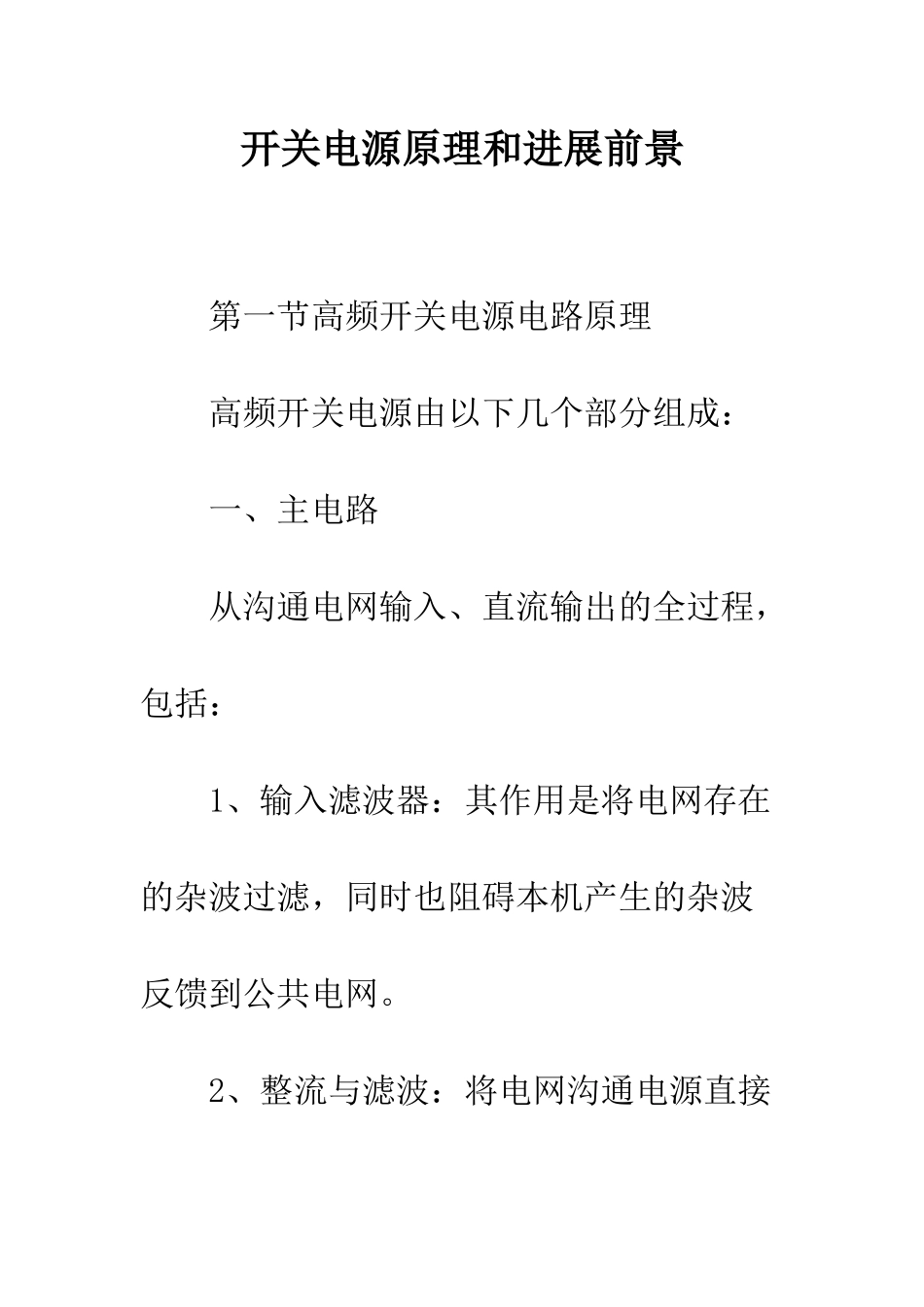

开关电源原理和进展前景 第一节高频开关电源电路原理 高频开关电源由以下几个部分组成： 一、主电路 从沟通电网输入、直流输出的全过程，包括： 1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网

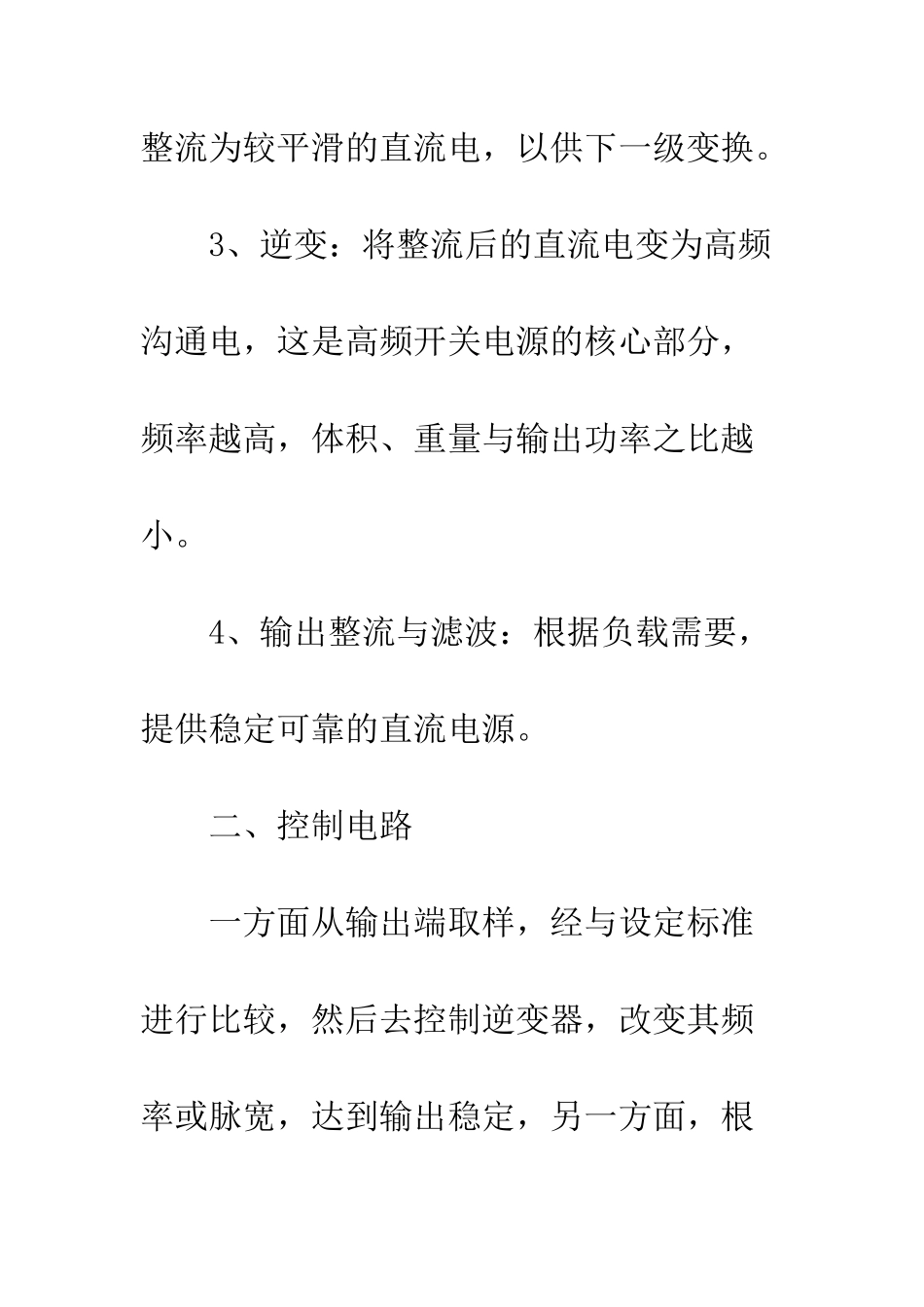

2、整流与滤波：将电网沟通电源直接整流为较平滑的直流电，以供下一级变换
3、逆变：将整流后的直流电变为高频沟通电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小
4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源

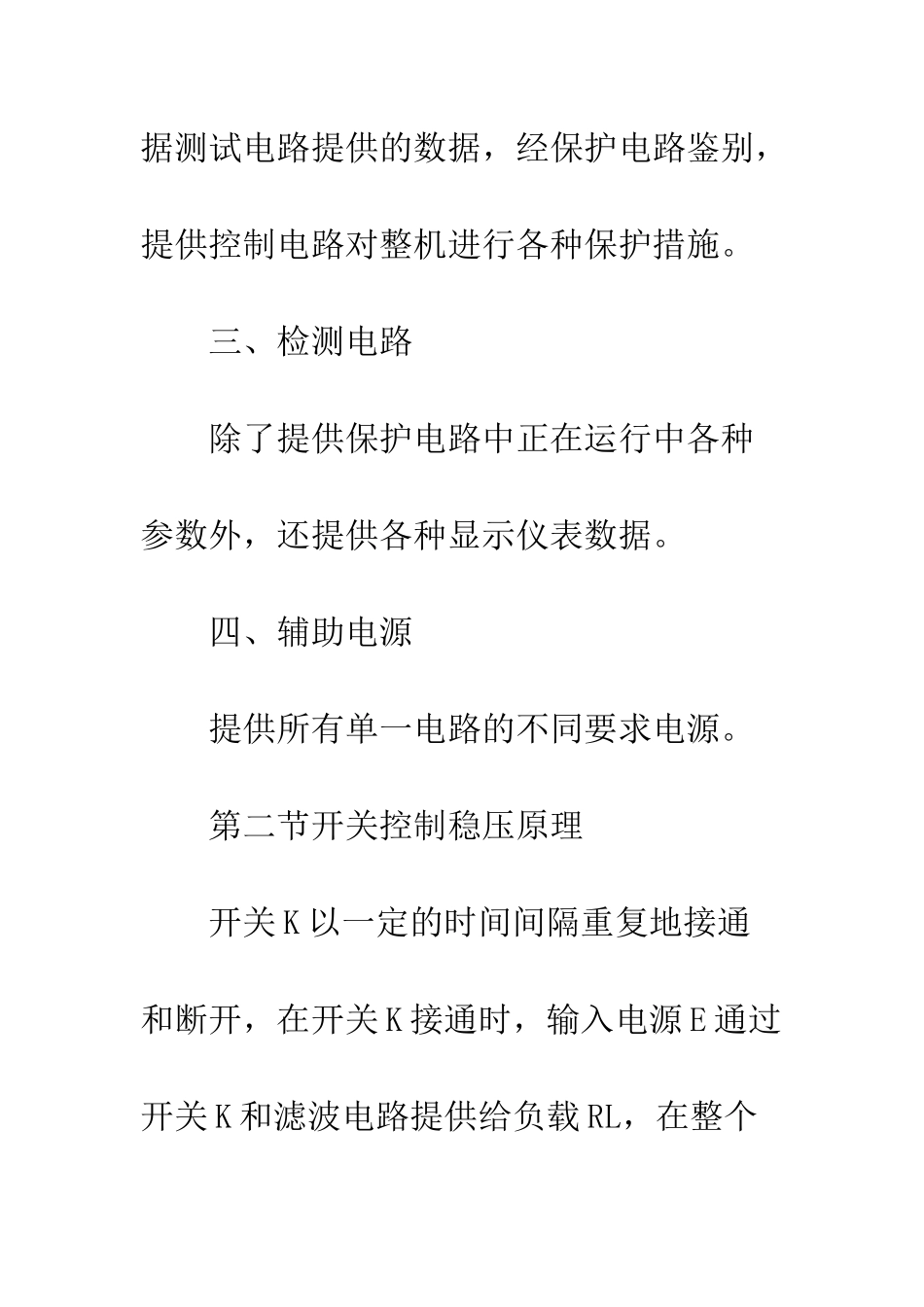

二、控制电路 一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对整机进行各种保护措施
三、检测电路 除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表数据
四、辅助电源 提供所有单一电路的不同要求电源
第二节开关控制稳压原理 开关 K 以一定的时间间隔重复地接通和断开，在开关 K 接通时，输入电源 E 通过开关 K 和滤波电路提供给负载 RL，在整个开关接通期间，电源 E 向负载提供能量；当开关 K 断开时，输入电源 E 便中断了能量的提供
可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放
图中，由电感L、电容 C2 和二极管 D 组成的电路，就具有这种功能
电感 L 用以储存能量，在开关断开时，储存在电感 L 中的能量通过二极管 D 释放给负载，使负载得到连续而稳定的能量，因二极管 D 使负载电流连续不断，所以称为续流二极管
在 AB 间的电压平均值 EAB 可用下式表示： EAB=TON/T*E 式中 TON 为开关每次接通的时间，T 为开关通断的工作周期
由式可知，改变开关
