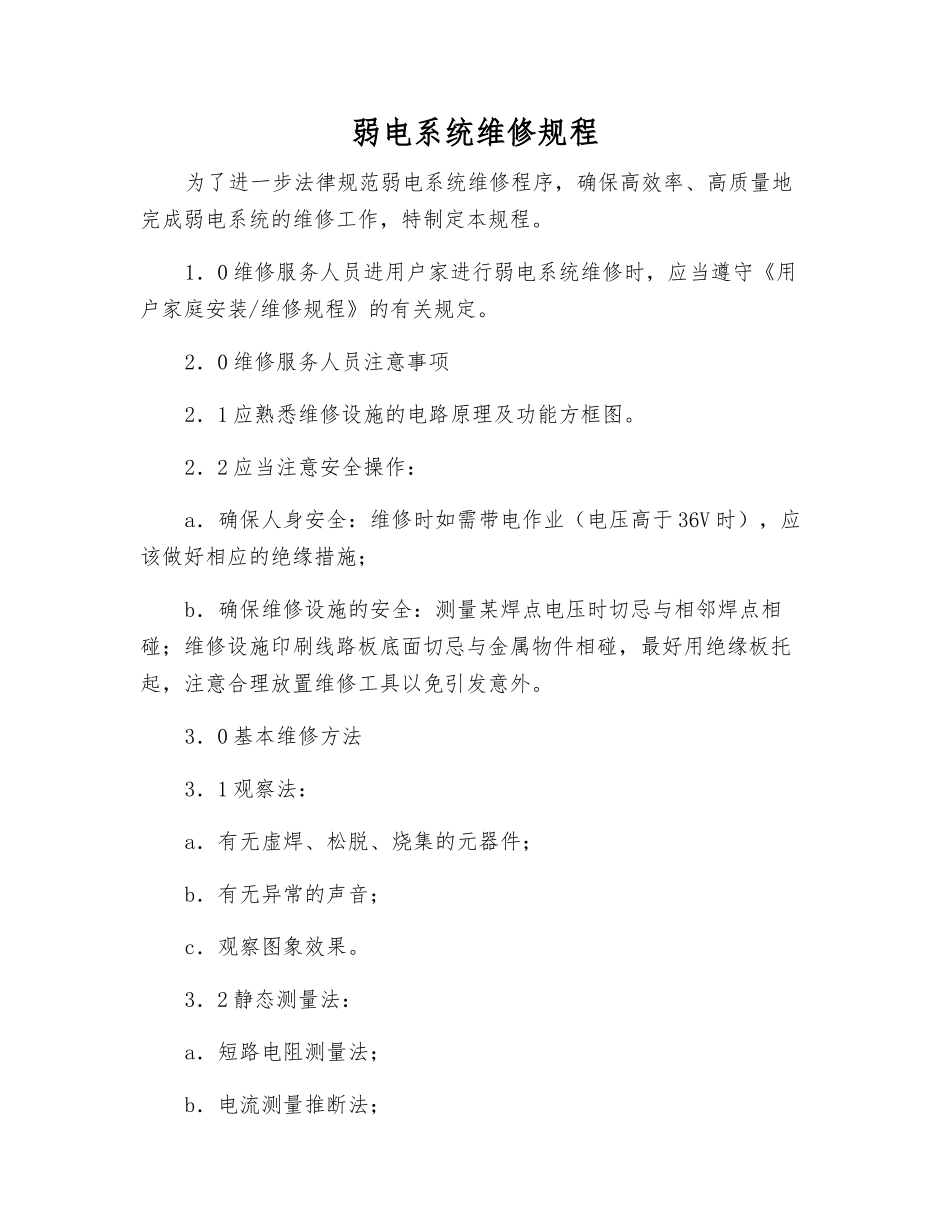

弱电系统维修规程为了进一步法律规范弱电系统维修程序,确保高效率、高质量地完成弱电系统的维修工作,特制定本规程。1.0 维修服务人员进用户家进行弱电系统维修时,应当遵守《用户家庭安装/维修规程》的有关规定。2.0 维修服务人员注意事项2.1 应熟悉维修设施的电路原理及功能方框图。2.2 应当注意安全操作:a.确保人身安全:维修时如需带电作业(电压高于 36V 时),应该做好相应的绝缘措施;b.确保维修设施的安全:测量某焊点电压时切忌与相邻焊点相碰;维修设施印刷线路板底面切忌与金属物件相碰,最好用绝缘板托起,注意合理放置维修工具以免引发意外。3.0 基本维修方法3.1 观察法:a.有无虚焊、松脱、烧集的元器件;b.有无异常的声音;c.观察图象效果。3.2 静态测量法:a.短路电阻测量法;b.电流测量推断法;c.电压测量推断法;4.0 楼层防盗对讲机维修4.1 室内听不到铃声:a.检查主机按钮开关是否接触良好,否则应更换按钮开关;b.检查室内分机待机转换开关是否接触良好,如接触不行则应整修处理;c.通过上述两个步骤如仍不振铃,则应重点检查振铃放大电路,直至故障排除。4.2 不能对讲:a.检查通话线是否接触良好,如不行则重新焊接;b.检查室内分机扩音器、扬声器是否正常,如不正常则应更换;c.检查室内分机放大电路,重点检查三极管直至故障排除。4.3 不能开楼下大闸门:a.检查锁舌部件是否灵活,如阻滞则应加注润滑油;b.检查开锁磁线圈接线是否良好、线圈是否烧坏,如是则应重新接好线头或更换电磁线圈;c.检查分机开锁按钮是否接触良好、开锁继电器是否动作可靠、开锁电路有无损坏的元器件,如有问题则应逐个检查并排除故障。4.4 主机无电源:a.检查桥式整流二极管有无损坏,如损坏则应更换同规格二极管;b.检查电源变压器是否烧坏,如是则应更换同规格的变压器。5.0 可视对讲机维修:5.1 无图象、声音,但开锁正常:a.调节亮度电位器观察屏幕有无光栅,如有光栅则应检查室内机与门口机的图象信号连接线是否接牢,否则应重新接好(烫锡焊接);b.如调节亮度电位器屏幕仍无光栅,此时应检查室内机电路板,包括振荡电路、推动电路、输出电路、图象显示电路等逐级检查,直至故障排除。5.2 通话无声音:a.检查听筒与室内机接线是否牢固,否则应重新接好(烫锡、焊接);b.调节音量电位器,如扬声器里有沟通声发出,则说明室内机的放大电路正常,此时应检查门机上的麦克风,如麦克...
