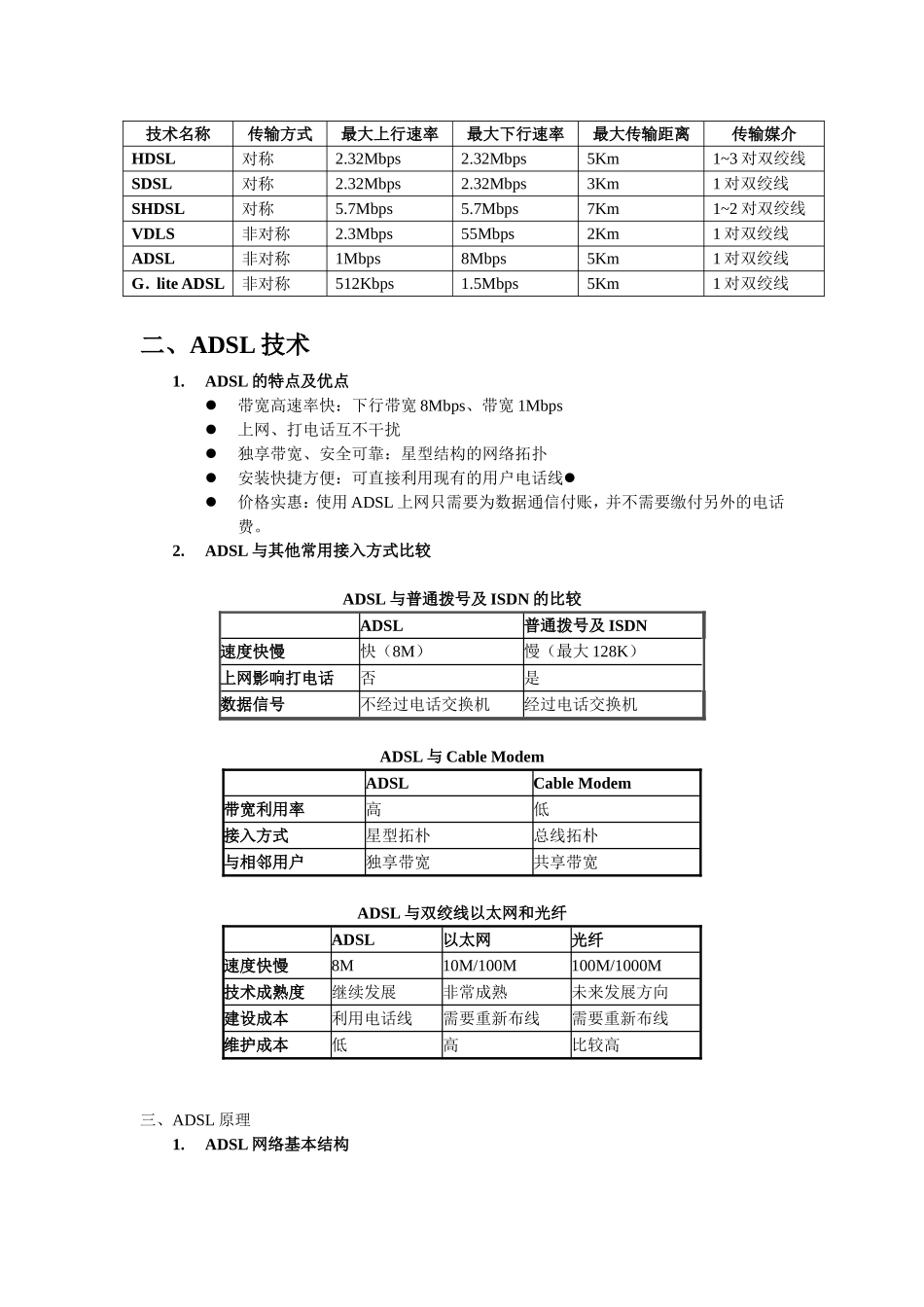

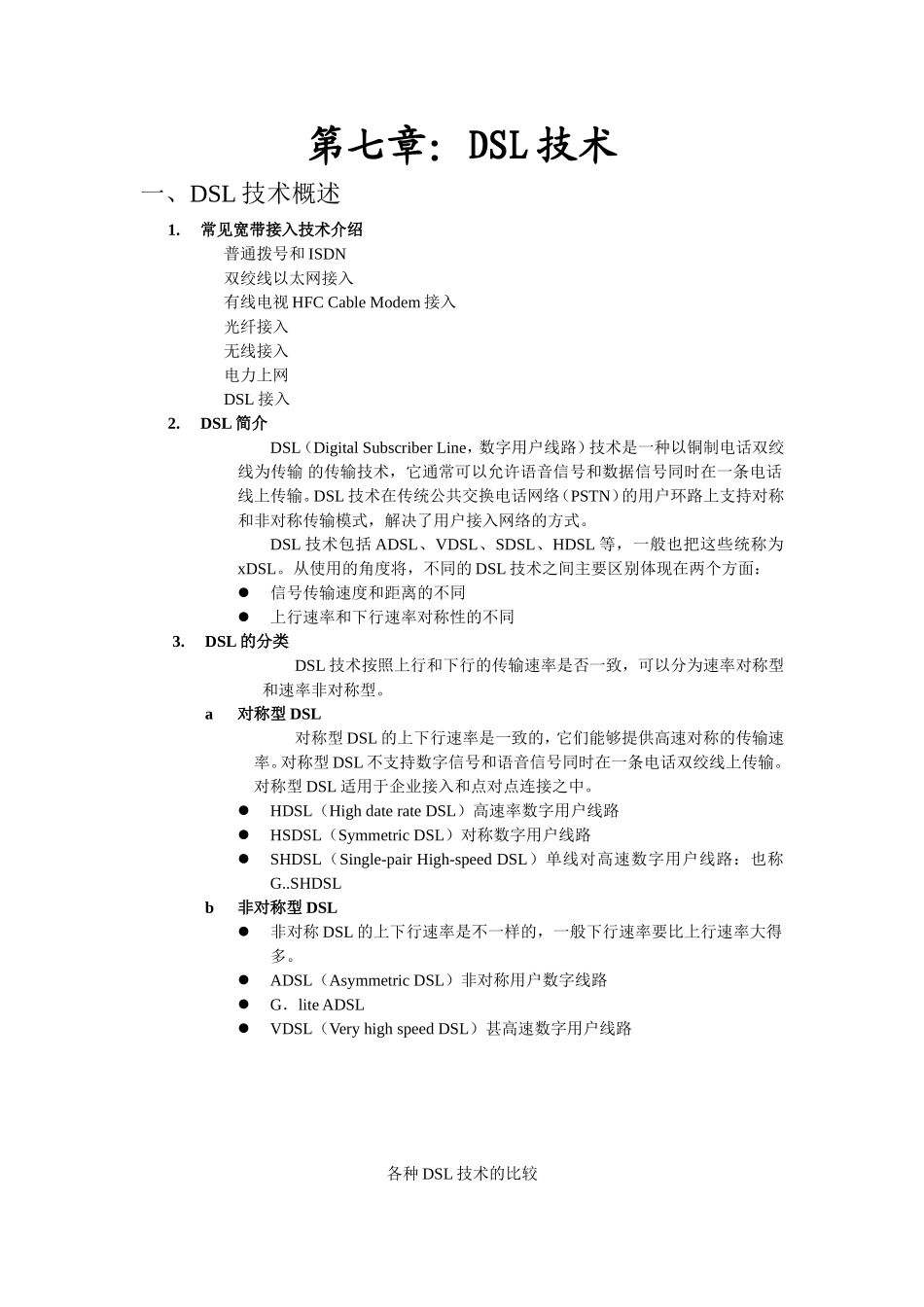

第七章：DSL技术一、DSL技术概述1.常见宽带接入技术介绍普通拨号和ISDN双绞线以太网接入有线电视HFCCableModem接入光纤接入无线接入电力上网DSL接入2.DSL简介DSL（DigitalSubscriberLine，数字用户线路）技术是一种以铜制电话双绞线为传输的传输技术，它通常可以允许语音信号和数据信号同时在一条电话线上传输。DSL技术在传统公共交换电话网络（PSTN）的用户环路上支持对称和非对称传输模式，解决了用户接入网络的方式。DSL技术包括ADSL、VDSL、SDSL、HDSL等，一般也把这些统称为xDSL。从使用的角度将，不同的DSL技术之间主要区别体现在两个方面：信号传输速度和距离的不同上行速率和下行速率对称性的不同3.DSL的分类DSL技术按照上行和下行的传输速率是否一致，可以分为速率对称型和速率非对称型。a对称型DSL对称型DSL的上下行速率是一致的，它们能够提供高速对称的传输速率。对称型DSL不支持数字信号和语音信号同时在一条电话双绞线上传输。对称型DSL适用于企业接入和点对点连接之中。HDSL（HighdaterateDSL）高速率数字用户线路HSDSL（SymmetricDSL）对称数字用户线路SHDSL（Single-pairHigh-speedDSL）单线对高速数字用户线路：也称G..SHDSLb非对称型DSL非对称DSL的上下行速率是不一样的，一般下行速率要比上行速率大得多。ADSL（AsymmetricDSL）非对称用户数字线路G．liteADSLVDSL（VeryhighspeedDSL）甚高速数字用户线路各种DSL技术的比较技术名称传输方式最大上行速率最大下行速率最大传输距离传输媒介HDSL对称2.32Mbps2.32Mbps5Km1~3对双绞线SDSL对称2.32Mbps2.32Mbps3Km1对双绞线SHDSL对称5.7Mbps5.7Mbps7Km1~2对双绞线VDLS非对称2.3Mbps55Mbps2Km1对双绞线ADSL非对称1Mbps8Mbps5Km1对双绞线G．liteADSL非对称512Kbps1.5Mbps5Km1对双绞线二、ADSL技术1.ADSL的特点及优点带宽高速率快：下行带宽8Mbps、带宽1Mbps上网、打电话互不干扰独享带宽、安全可靠：星型结构的网络拓扑安装快捷方便：可直接利用现有的用户电话线价格实惠：使用ADSL上网只需要为数据通信付账，并不需要缴付另外的电话费。2.ADSL与其他常用接入方式比较ADSL与普通拨号及ISDN的比较ADSL普通拨号及ISDN速度快慢快（8M）慢（最大128K）上网影响打电话否是数据信号不经过电话交换机经过电话交换机ADSL与CableModemADSLCableModem带宽利用率高低接入方式星型拓朴总线拓朴与相邻用户独享带宽共享带宽ADSL与双绞线以太网和光纤ADSL以太网光纤速度快慢8M10M/100M100M/1000M技术成熟度继续发展非常成熟未来发展方向建设成本利用电话线需要重新布线需要重新布线维护成本低高比较高三、ADSL原理1.ADSL网络基本结构DSLAM（DSLAccessMultiplexer，DSL接入复用器）：多路DSLModem的组合。分离器：用于将高端数据信号和低频语音信号分离。2.模拟信号的频分复用技术信号的频率：是指信号每秒钟的周期数，单位为赫兹（Hz）。频分复用技术：在一条信道中同时传送多路信号，称为复用。3.ADSL的频段划分4kHz以下的低频段用来传输普通的模拟语音信号26kHz~~~138kHz的频段用来传送上行数据信号138kHz~~1.1MHz的频段用来传送下行数据信号4.ADSL数据封装ADSL在链路层上使用ATM协议传统ADSL网络是建立在ATM网络基础上的，现在正在向纯IP网络转变1)ATM相关概念aVPI/VCI是ATM协议中用来识别子信道的标识是DSLAM识别各ADSLModem（ADSL线路）的标志不同地区的VPI/VCI一般不相同bLLC/VcMux是ATM对上层协议的承载方式国内一般都为LLC2)ADSL协议封装aMPoA/EoA（RFC1483或RFC2684）bIPoA（RFC1577）cPPPoA（RFC2364）通常用于虚拟拨号dPPPoE（RFC2516）需要和MPoA协议结合使用，通常用于虚拟拨号5.PPPoE（Point-to-PointProtocoloverEthernet）协议利用以太网将大量主机组成网络，通过远端接入设备连入因特网能够实现用户上网的授权、认证和计费功能通常用于ADSL虚拟拨号接入1)PPPoE协议的通信过程PPPoE协议的通信有两个明显的阶段：发现（Discovery）阶段和会话（PPPSession）阶段：a发现阶段当一个主机开始PPPoE进程的时候，它必须先识别接入服务器的以太网MAC地址，建...
