HART协议和RS485协议的区别

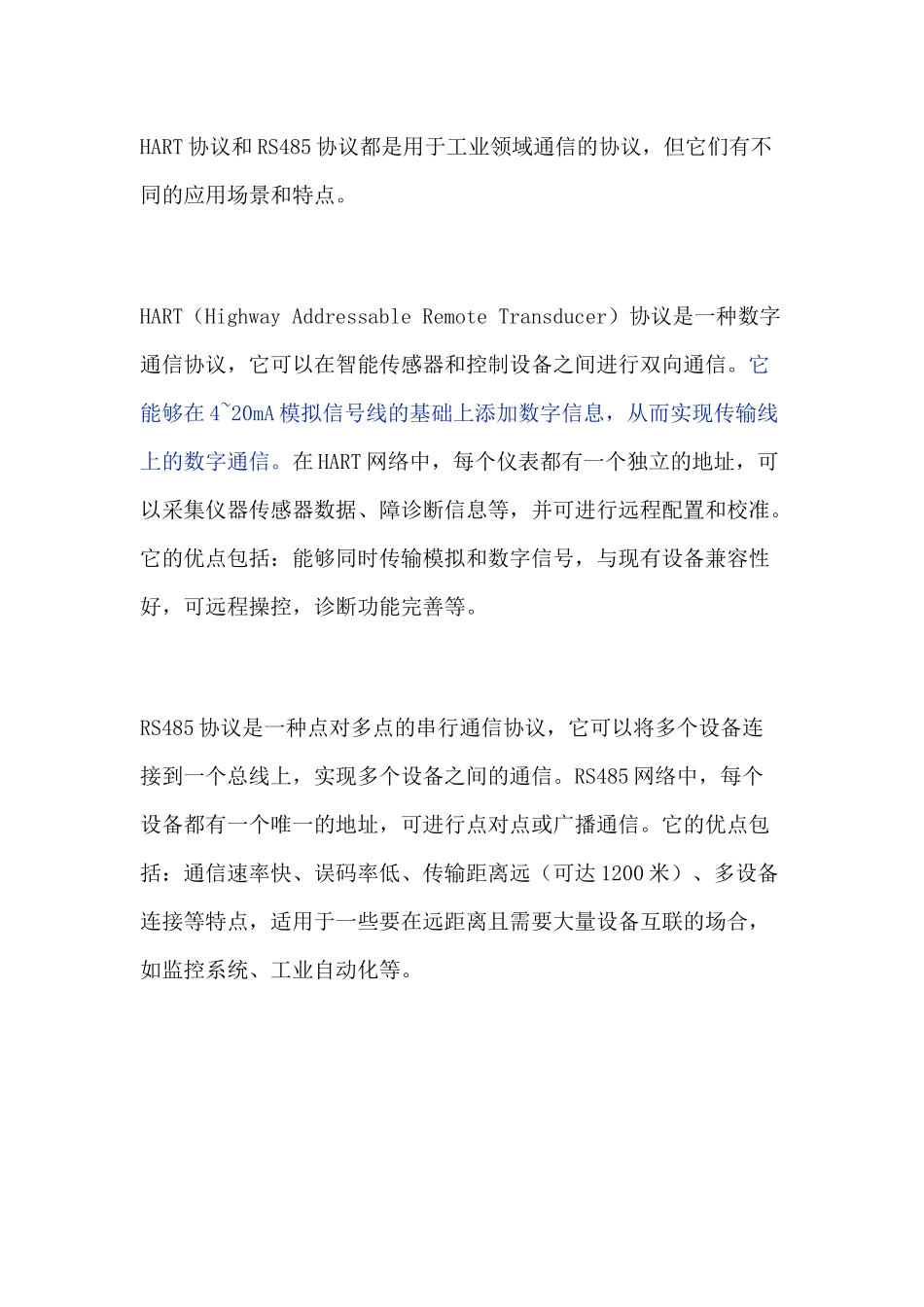

HART 协议和 RS485 协议都是用于工业领域通信的协议，但它们有不同的应用场景和特点。HART（Highway Addressable Remote Transducer）协议是一种数字通信协议，它可以在智能传感器和控制设备之间进行双向通信。它能够在 4~20mA 模拟信号线的基础上添加数字信息，从而实现传输线上的数字通信。在 HART 网络中，每个仪表都有一个独立的地址，可以采集仪器传感器数据、障诊断信息等，并可进行远程配置和校准。它的优点包括：能够同时传输模拟和数字信号，与现有设备兼容性好，可远程操控，诊断功能完善等。RS485 协议是一种点对多点的串行通信协议，它可以将多个设备连接到一个总线上，实现多个设备之间的通信。RS485 网络中，每个设备都有一个唯一的地址，可进行点对点或广播通信。它的优点包括：通信速率快、误码率低、传输距离远（可达 1200 米）、多设备连接等特点，适用于一些要在远距离且需要大量设备互联的场合，如监控系统、工业自动化等。因此，二者的应用场景不同：HART 更多应用于智能仪表、传感器、阀门等现场设备之间的数字通信，而 RS485 更多应用于工业自动化、数据采集等需要进行数据通信互联的场合。1. 重点介绍 HART 协议HART 是 Highway Addressable Remote Transducer 的缩写，是一种双向通信协议，提供智能现场仪表和主机系统之间的数据访问。主机可以是技术人员的手持设备或笔记本电脑到工厂的过程控制、资产管理、安全或使用任何控制平台的其他系统。通信发生在两个支持 HART 协议的设备（通常是智能现场设备和控制或监测系统）之间。HART 通信提供两个同步通信通道：一个是模拟通道，另一个是数字通道。4-20mA 信号使用仪器供电的接线将主要测量值 (PV) 作为电流模拟值进行通信。然后主机系统根据 HART 软件定义的参数将当前值转换为物理值。例如，7 mA = 80 华氏度。数字设备信息通过对数字信号进行编码来进行通信，通常在用于模拟通信的 4-20mA 线路上使用称为 FSK 技术(Frequency Shift Keying, 频移键控技术)。数字信号包含来自设备的信息，包括 PV、设备状态、诊断以及附加测量或计算值等。这两个通信通道共同提供了一个完整的现场通信解决方案，该解决方案易于设计、使用简单、成本低廉且极其可靠。2. 原理HART 协议使用频移键控 (FSK) 标准将低电平数字通信信号叠加在4-20mA 之上。这使得能够进行双向现场通信，并且使得除了正常过程变量之外的附加信息能够与智能...
