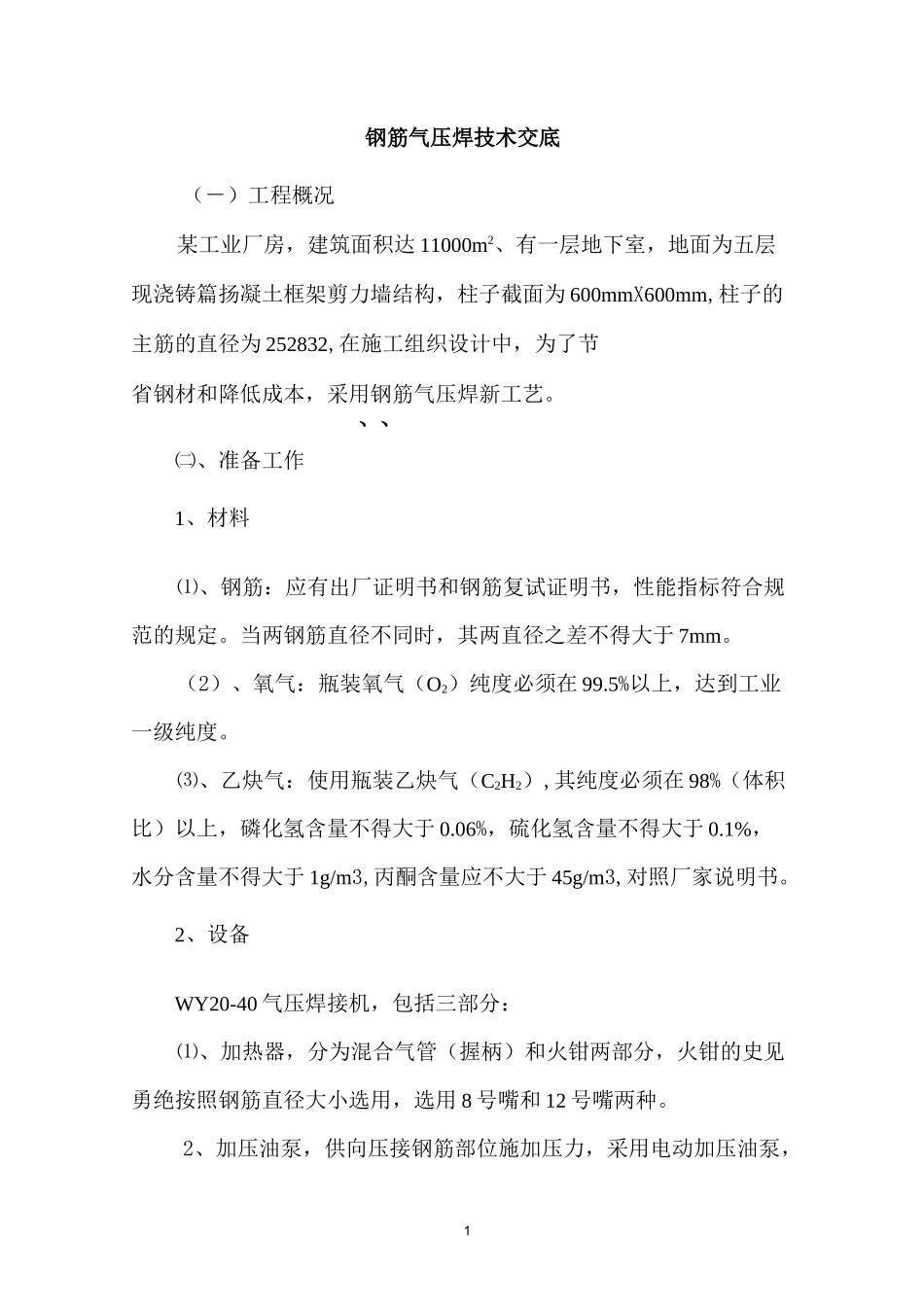

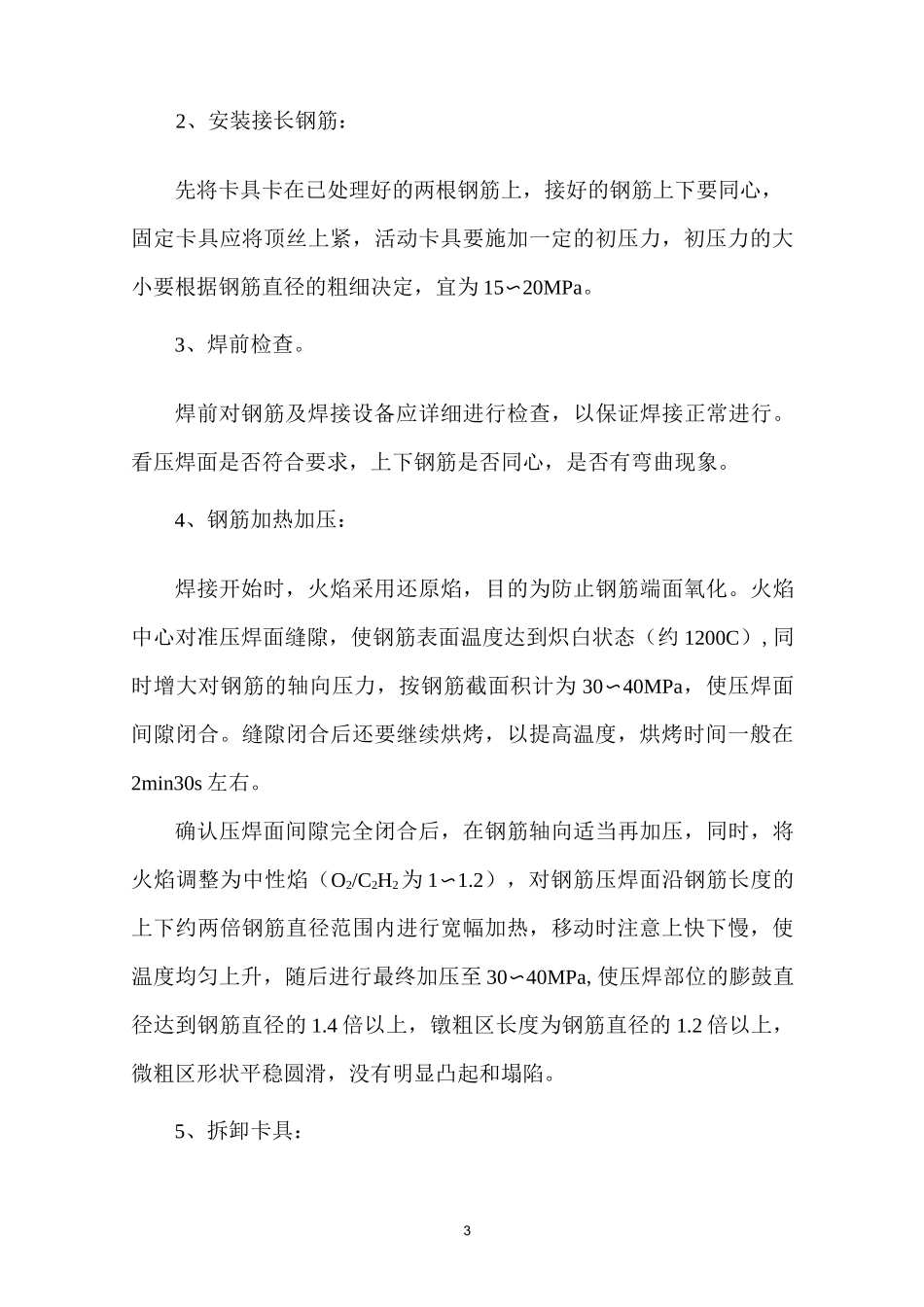

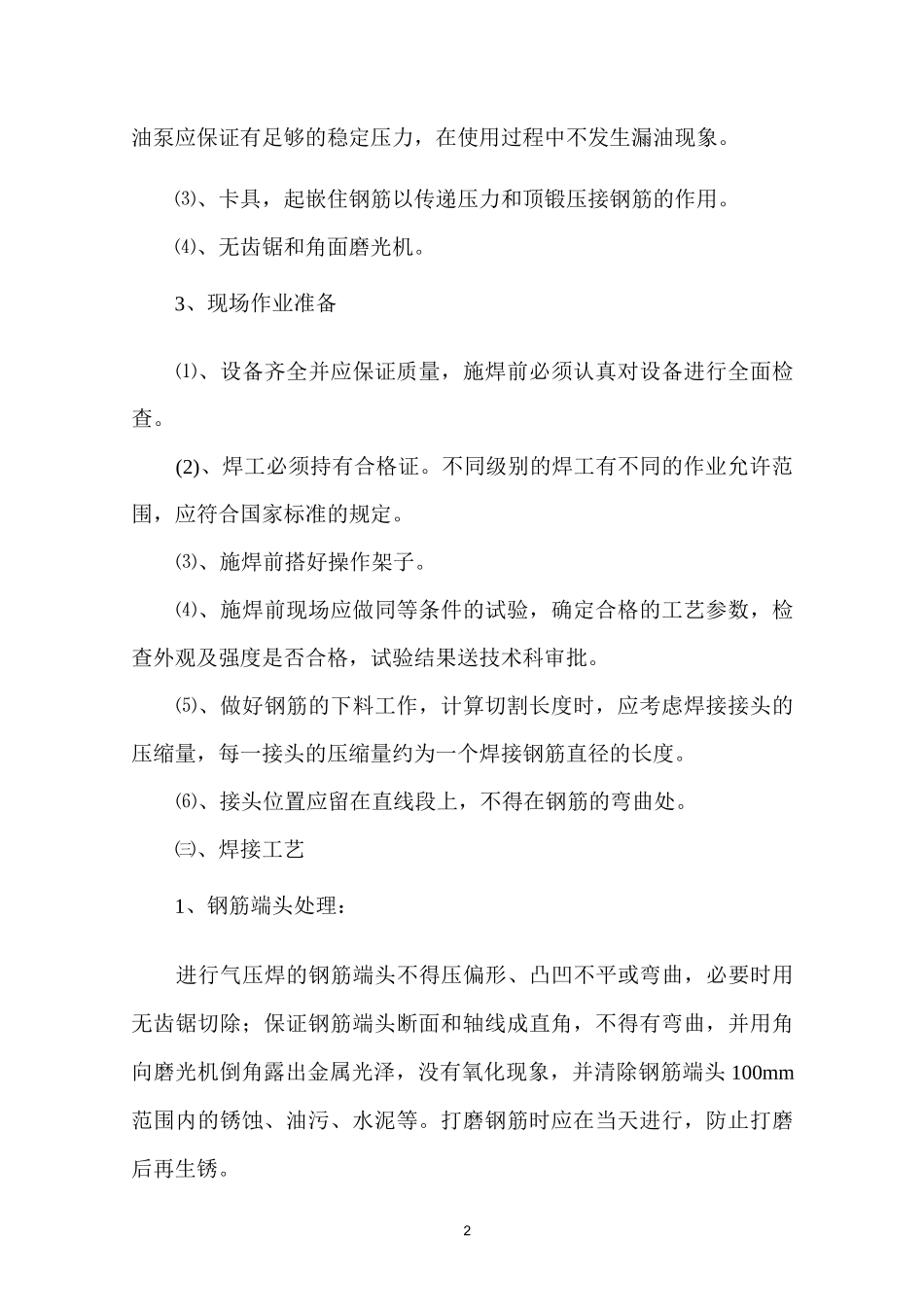

1钢筋气压焊技术交底(-)工程概况某工业厂房,建筑面积达 11000m2、有一层地下室,地面为五层现浇铸篇扬凝土框架剪力墙结构,柱子截面为 600mmX600mm,柱子的主筋的直径为 252832,在施工组织设计中,为了节省钢材和降低成本,采用钢筋气压焊新工艺。、、㈡、准备工作1、材料⑴、钢筋:应有出厂证明书和钢筋复试证明书,性能指标符合规范的规定。当两钢筋直径不同时,其两直径之差不得大于 7mm。(2)、氧气:瓶装氧气(O2)纯度必须在 99.5%以上,达到工业一级纯度。⑶、乙炔气:使用瓶装乙炔气(C2H2),其纯度必须在 98%(体积比)以上,磷化氢含量不得大于 0.06%,硫化氢含量不得大于 0.1%,水分含量不得大于 1g/m3,丙酮含量应不大于 45g/m3,对照厂家说明书。2、设备WY20-40 气压焊接机,包括三部分:⑴、加热器,分为混合气管(握柄)和火钳两部分,火钳的史见勇绝按照钢筋直径大小选用,选用 8 号嘴和 12 号嘴两种。2、加压油泵,供向压接钢筋部位施加压力,采用电动加压油泵,2油泵应保证有足够的稳定压力,在使用过程中不发生漏油现象。⑶、卡具,起嵌住钢筋以传递压力和顶锻压接钢筋的作用。⑷、无齿锯和角面磨光机。3、现场作业准备⑴、设备齐全并应保证质量,施焊前必须认真对设备进行全面检查。(2)、焊工必须持有合格证。不同级别的焊工有不同的作业允许范围,应符合国家标准的规定。⑶、施焊前搭好操作架子。⑷、施焊前现场应做同等条件的试验,确定合格的工艺参数,检查外观及强度是否合格,试验结果送技术科审批。⑸、做好钢筋的下料工作,计算切割长度时,应考虑焊接接头的压缩量,每一接头的压缩量约为一个焊接钢筋直径的长度。⑹、接头位置应留在直线段上,不得在钢筋的弯曲处。㈢、焊接工艺1、钢筋端头处理:进行气压焊的钢筋端头不得压偏形、凸凹不平或弯曲,必要时用无齿锯切除;保证钢筋端头断面和轴线成直角,不得有弯曲,并用角向磨光机倒角露出金属光泽,没有氧化现象,并清除钢筋端头 100mm范围内的锈蚀、油污、水泥等。打磨钢筋时应在当天进行,防止打磨后再生锈。32、安装接长钢筋:先将卡具卡在已处理好的两根钢筋上,接好的钢筋上下要同心,固定卡具应将顶丝上紧,活动卡具要施加一定的初压力,初压力的大小要根据钢筋直径的粗细决定,宜为 15〜20MPa。3、焊前检查。焊前对钢筋及焊接设备应详细进行检查,以保证焊接正常进行。看压焊面是否符合要求,上下钢筋是否同心,是否有弯曲现象。4、钢筋加热...
