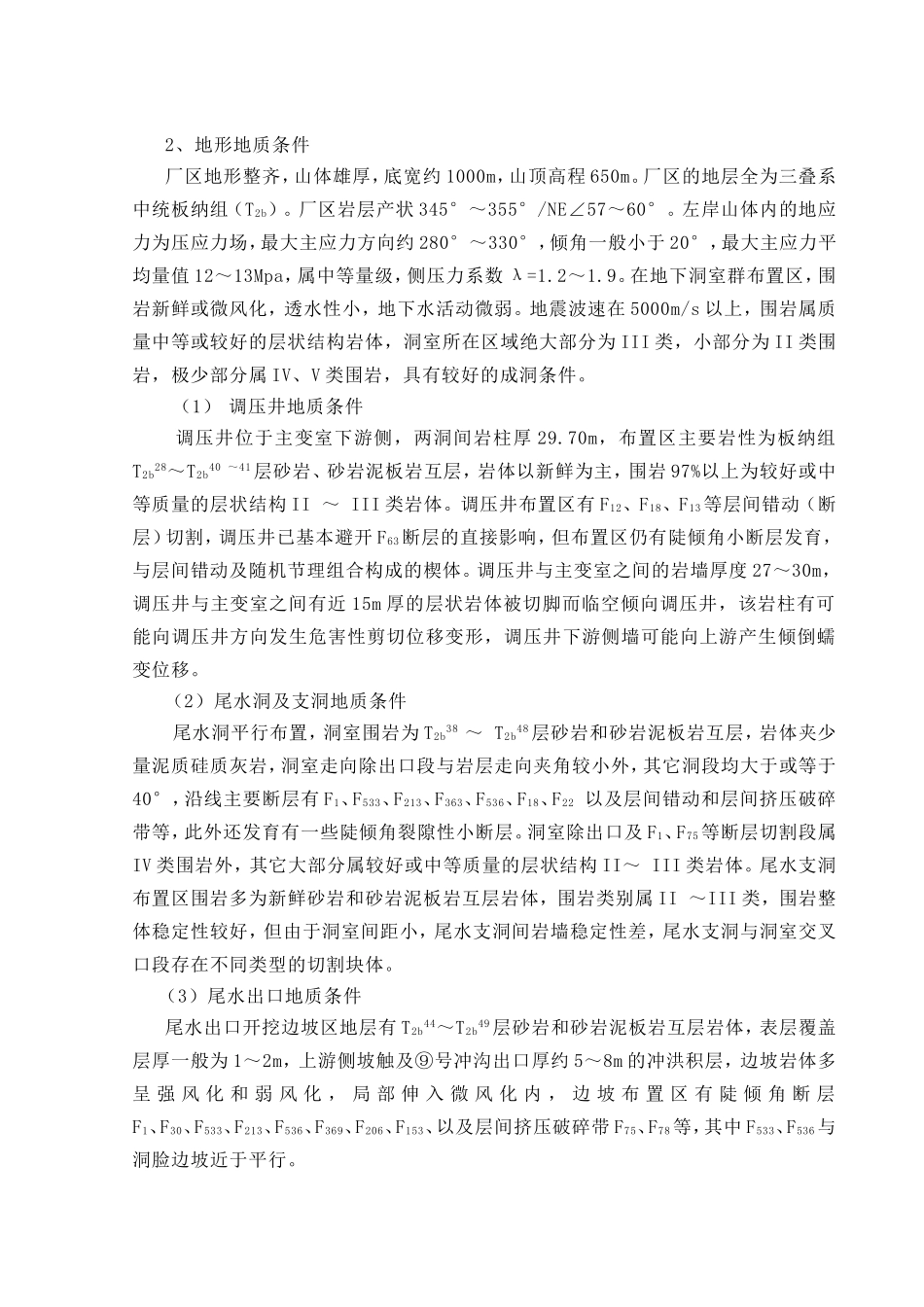

第七章尾水系统工程施工方案7.1概述7.1.1施工特性尾水系统由9条尾水支洞、3个长廊阻抗式调压井、2个“三合一”的“卜”形岔洞、3条圆形尾水隧洞和尾水出口等建筑物组成。1、枢纽布置(1)尾水支(岔)洞尾水支洞共计9条，总长1324.532m(含岔洞段)，断面型式为底园角城门洞型，尾水支洞典型断面衬砌后尺寸为12.00m×20.00m，岔洞衬砌后断面尺寸从12.00m×20.00m渐变至18.00m×21.00m。(2)调压井调压井采用“三机一井”方案，共设3个长廊阻抗式调压井，井底高程188.50m，顶拱跨度24.85m，井体高度84.21m，井体平面尺寸（宽×长）分别为：19.30m×68.30m（①井）；22.725m×75.60m（②井）；22.725m×96.00m（③井）。(3)尾水隧洞尾水隧洞共计3条，总长1391.991m(含渐变段)，其中①尾水隧洞长352.751m，②尾水隧洞长466.654m，③尾水隧洞长572.586m。断面型式为圆形，典型断面开挖直径为22.60m，最大断面开挖直径为25.00m，衬砌后隧洞直径为21.00m。（4）尾水出口尾水出口由尾水闸及尾水渠等建筑物组成，尾水闸设6扇闸门，最大闸高66.00m，闸顶高程260.00m，闸顶宽度196.00m。尾水渠由开挖形成，底坡i=1:5,边坡喷锚支护。尾水系统工程建筑物布置详见附图一《尾水系统工程施工布置图》。2、地形地质条件厂区地形整齐，山体雄厚，底宽约1000m，山顶高程650m。厂区的地层全为三叠系中统板纳组（T2b）。厂区岩层产状345°～355°/NE∠57～60°。左岸山体内的地应力为压应力场，最大主应力方向约280°～330°，倾角一般小于20°，最大主应力平均量值12～13Mpa，属中等量级，侧压力系数λ=1.2～1.9。在地下洞室群布置区，围岩新鲜或微风化，透水性小，地下水活动微弱。地震波速在5000m/s以上，围岩属质量中等或较好的层状结构岩体，洞室所在区域绝大部分为III类，小部分为II类围岩，极少部分属IV、V类围岩，具有较好的成洞条件。（1）调压井地质条件调压井位于主变室下游侧，两洞间岩柱厚29.70m，布置区主要岩性为板纳组T2b28～T2b40～41层砂岩、砂岩泥板岩互层，岩体以新鲜为主，围岩97%以上为较好或中等质量的层状结构II～III类岩体。调压井布置区有F12、F18、F13等层间错动（断层）切割，调压井已基本避开F63断层的直接影响，但布置区仍有陡倾角小断层发育，与层间错动及随机节理组合构成的楔体。调压井与主变室之间的岩墙厚度27～30m，调压井与主变室之间有近15m厚的层状岩体被切脚而临空倾向调压井，该岩柱有可能向调压井方向发生危害性剪切位移变形，调压井下游侧墙可能向上游产生倾倒蠕变位移。（2）尾水洞及支洞地质条件尾水洞平行布置，洞室围岩为T2b38～T2b48层砂岩和砂岩泥板岩互层，岩体夹少量泥质硅质灰岩，洞室走向除出口段与岩层走向夹角较小外，其它洞段均大于或等于40°，沿线主要断层有F1、F533、F213、F363、F536、F18、F22以及层间错动和层间挤压破碎带等，此外还发育有一些陡倾角裂隙性小断层。洞室除出口及F1、F75等断层切割段属IV类围岩外，其它大部分属较好或中等质量的层状结构II～III类岩体。尾水支洞布置区围岩多为新鲜砂岩和砂岩泥板岩互层岩体，围岩类别属II～III类，围岩整体稳定性较好，但由于洞室间距小，尾水支洞间岩墙稳定性差，尾水支洞与洞室交叉口段存在不同类型的切割块体。（3）尾水出口地质条件尾水出口开挖边坡区地层有T2b44～T2b49层砂岩和砂岩泥板岩互层岩体，表层覆盖层厚一般为1～2m，上游侧坡触及⑨号冲沟出口厚约5～8m的冲洪积层，边坡岩体多呈强风化和弱风化，局部伸入微风化内，边坡布置区有陡倾角断层F1、F30、F533、F213、F536、F369、F206、F153、以及层间挤压破碎带F75、F78等，其中F533、F536与洞脸边坡近于平行。7.1.2工程项目及工程量1、工程项目尾水系统工程主要工程项目：（1）尾水支（岔）洞及尾水洞洞身开挖、支护及混凝土衬砌；（2）尾水调压井开挖、支护、混凝土衬砌及一期闸门槽预埋件制安；（3）尾水调压井井间连接洞的开挖、支护、混凝土衬砌及灌浆；（4）各洞室固结灌浆、回填灌浆及排水孔施工；（5）调压井预应力锚索和尾水出口边坡锚索；（6）尾水出口高程260.00m以下明挖及坡面处理(含坡面排水)；（7）尾水出口混凝土浇筑...
