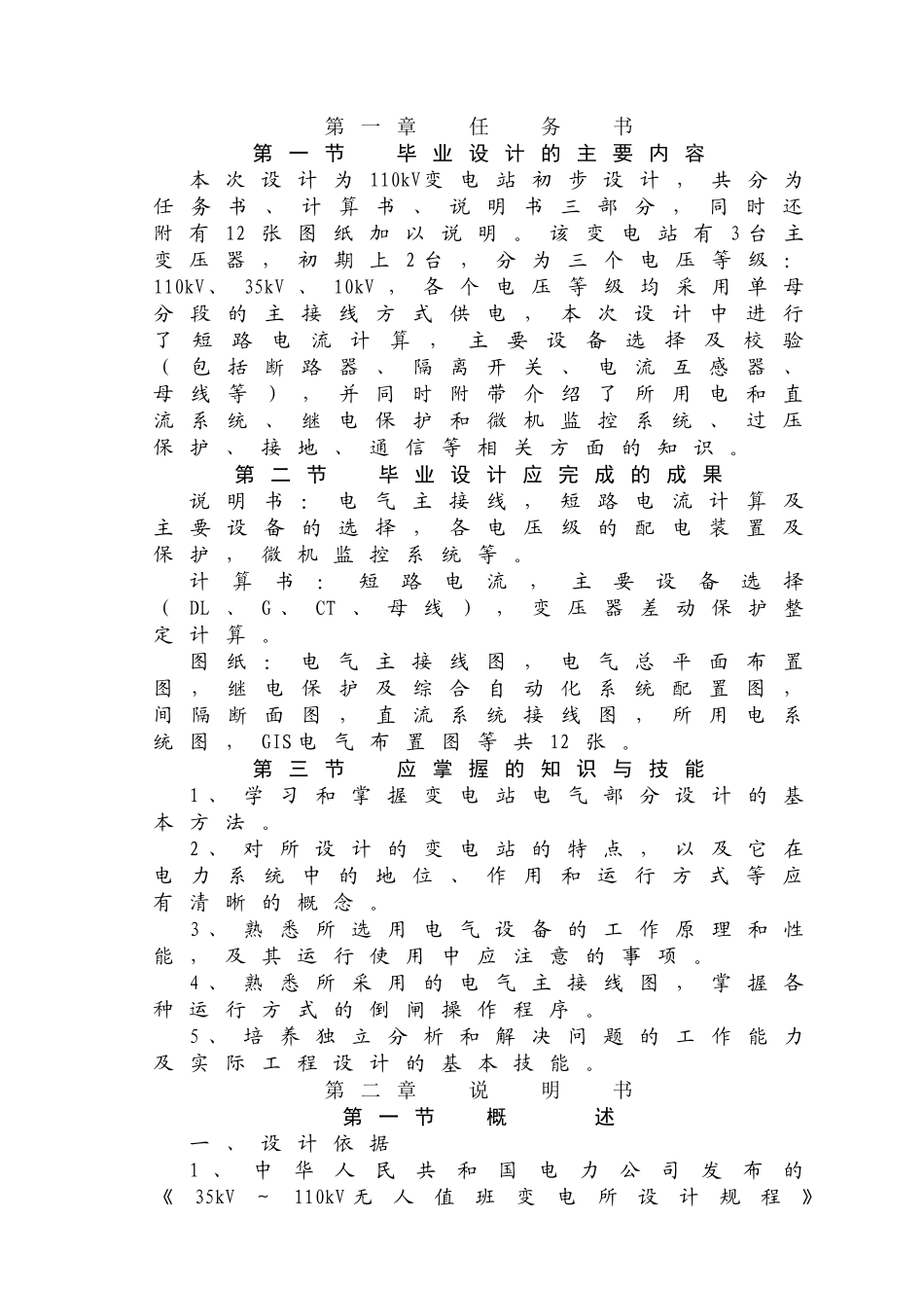

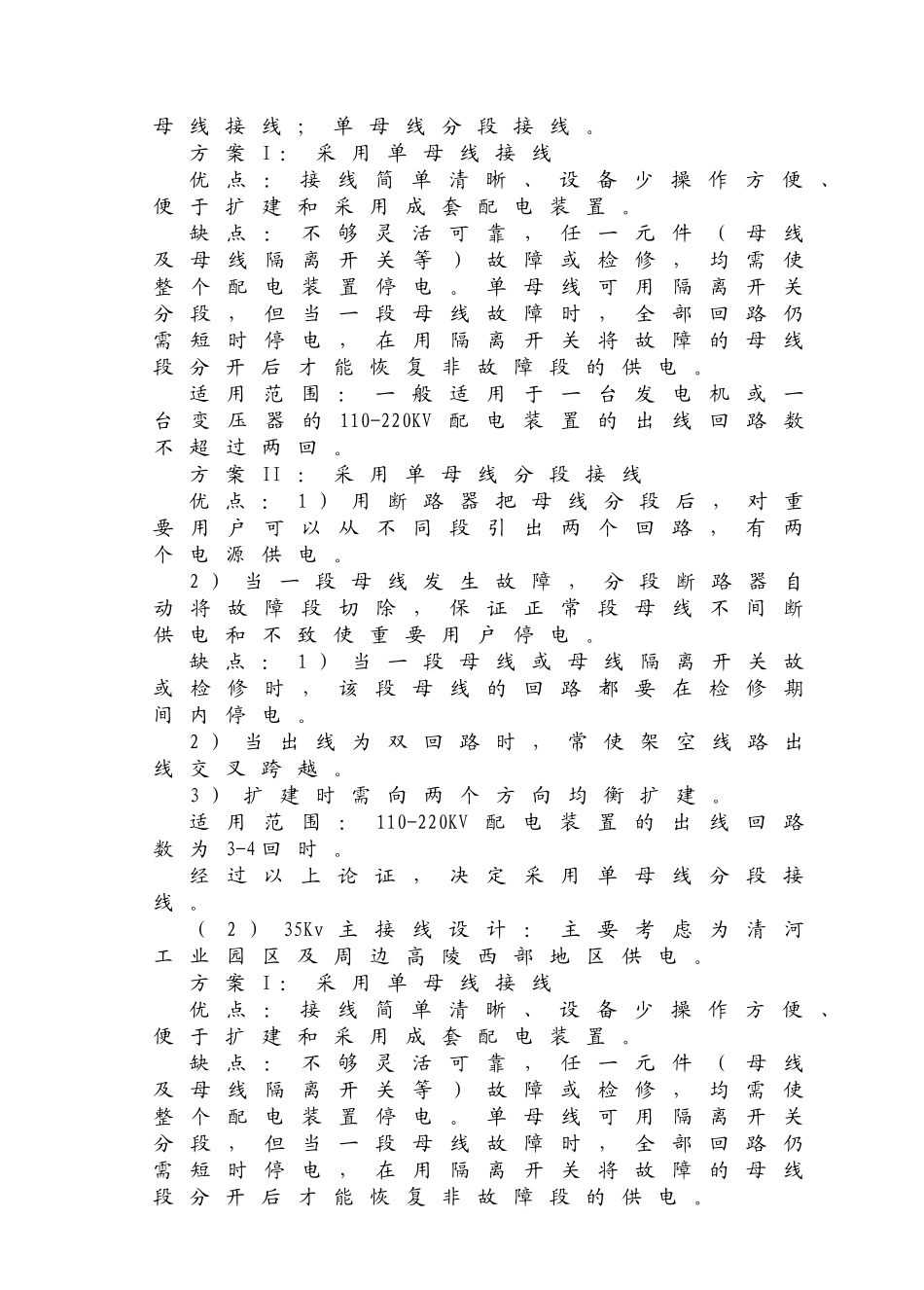

第一章任务书第一节毕业设计的主要内容本次设计为110kV变电站初步设计，共分为任务书、计算书、说明书三部分，同时还附有12张图纸加以说明。该变电站有3台主变压器，初期上2台，分为三个电压等级：110kV、35kV、10kV，各个电压等级均采用单母分段的主接线方式供电，本次设计中进行了短路电流计算，主要设备选择及校验（包括断路器、隔离开关、电流互感器、母线等），并同时附带介绍了所用电和直流系统、继电保护和微机监控系统、过压保护、接地、通信等相关方面的知识。第二节毕业设计应完成的成果说明书：电气主接线，短路电流计算及主要设备的选择，各电压级的配电装置及保护，微机监控系统等。计算书：短路电流，主要设备选择（DL、G、CT、母线），变压器差动保护整定计算。图纸：电气主接线图，电气总平面布置图，继电保护及综合自动化系统配置图，间隔断面图，直流系统接线图，所用电系统图，GIS电气布置图等共12张。第三节应掌握的知识与技能1、学习和掌握变电站电气部分设计的基本方法。2、对所设计的变电站的特点，以及它在电力系统中的地位、作用和运行方式等应有清晰的概念。3、熟悉所选用电气设备的工作原理和性能，及其运行使用中应注意的事项。4、熟悉所采用的电气主接线图，掌握各种运行方式的倒闸操作程序。5、培养独立分析和解决问题的工作能力及实际工程设计的基本技能。第二章说明书第一节概述一、设计依据1、中华人民共和国电力公司发布的《35kV～110kV无人值班变电所设计规程》（征求意见稿）2、110kV清河输变电工程设计委托书。3、电力工程电气设计手册（电气一次部分）二、设计范围1、所区总平面、交通及长度约20米的进所道路的设计。2、所内各级电压配电装置及主变压器的一、二次线及继电保护装置。3、系统通信及远动。4、所内主控制室、各级电压配电装置和辅助设施。5、所区内给排水设施及污水排放设施。6、所区采暖通风设施、消防设施。7、所区内的规划。8、编制主要设备材料清册。9、编制工程概算书。三、设计分工1、110kV配电装置以出线门型架为界，10kV电缆出线以电缆头为界。电缆沟道至围墙外1米。2、所外专用通信线、光纤系统通信、施工用电、用水等设施由建设单位负责。四、主要设计原则1、电气主接线电气主接线是发电厂、变电所电气设计的重要部分，也是构成电力系统的重要环节。主接线的确定对电力系统整体及发电厂、变电所本身运行的可靠性、灵活性和经济性密切相关，并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。因此，必须处理好各方面的关系，全面分析有关影响因素，通过技术经济比较，合理确定主接线方案，决定于电压等级和出线回路数。（1）110kV主接线设计：110KV清河变主要担负着为清河开发区供电的重任，主供电源由北郊变110KV母线供给，一回由北郊变直接供给，另一回由北郊变经大明湖供给形成环形网络，因此有两个方案可供选择：单母线接线；单母线分段接线。方案I：采用单母线接线优点：接线简单清晰、设备少操作方便、便于扩建和采用成套配电装置。缺点：不够灵活可靠，任一元件（母线及母线隔离开关等）故障或检修，均需使整个配电装置停电。单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。适用范围：一般适用于一台发电机或一台变压器的110-220KV配电装置的出线回路数不超过两回。方案II：采用单母线分段接线优点：1）用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。2）当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和不致使重要用户停电。缺点：1）当一段母线或母线隔离开关故或检修时，该段母线的回路都要在检修期间内停电。2）当出线为双回路时，常使架空线路出线交叉跨越。3）扩建时需向两个方向均衡扩建。适用范围：110-220KV配电装置的出线回路数为3-4回时。经过以上论证，决定采用单母线分段接线。（2）35Kv主接线设计：主要考虑为清河工业园区及周边高陵西部地区供电。方案I：采用单母线接线优点：接线简单清晰、设备少操作方便、便于扩建和采用成...
