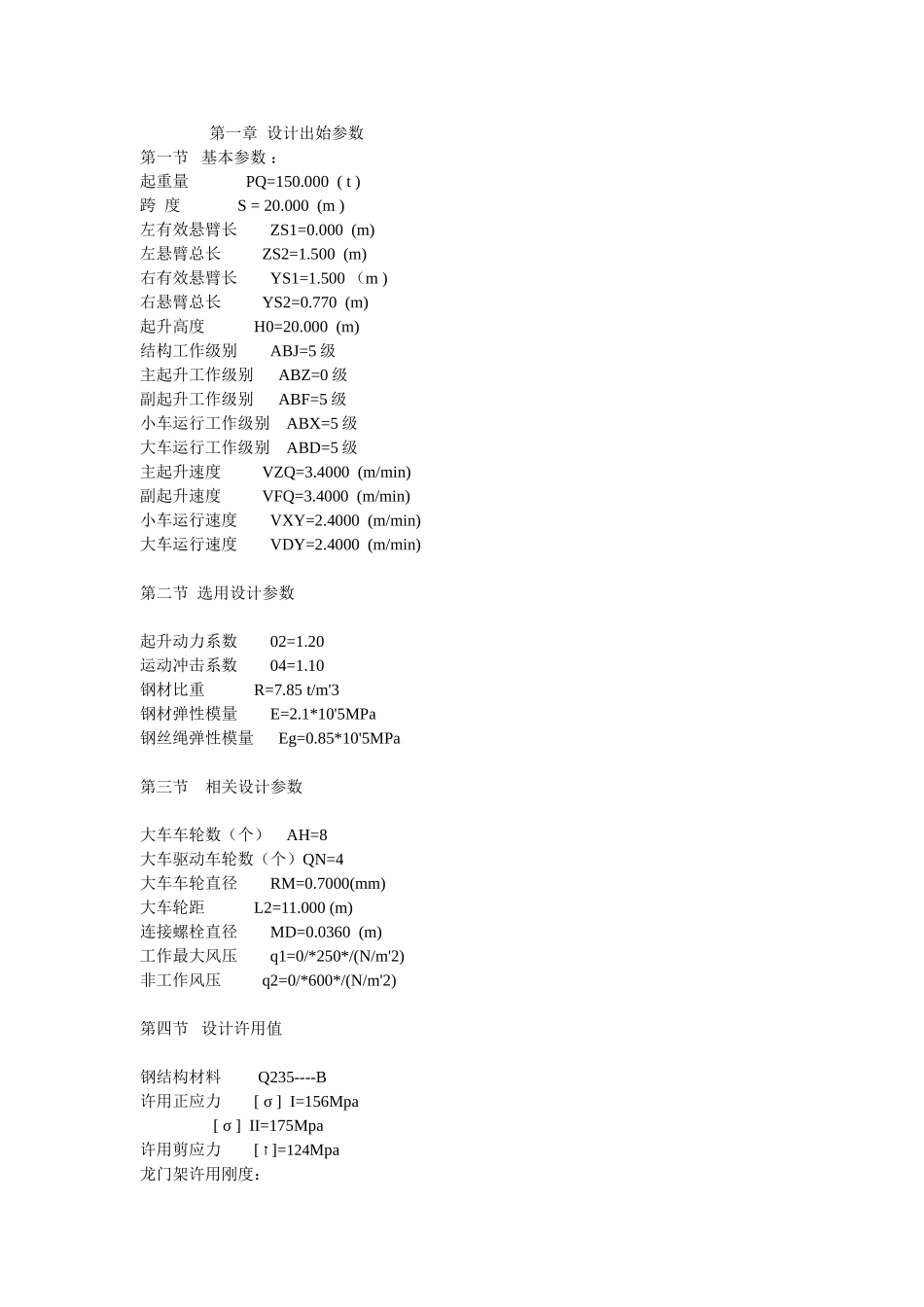

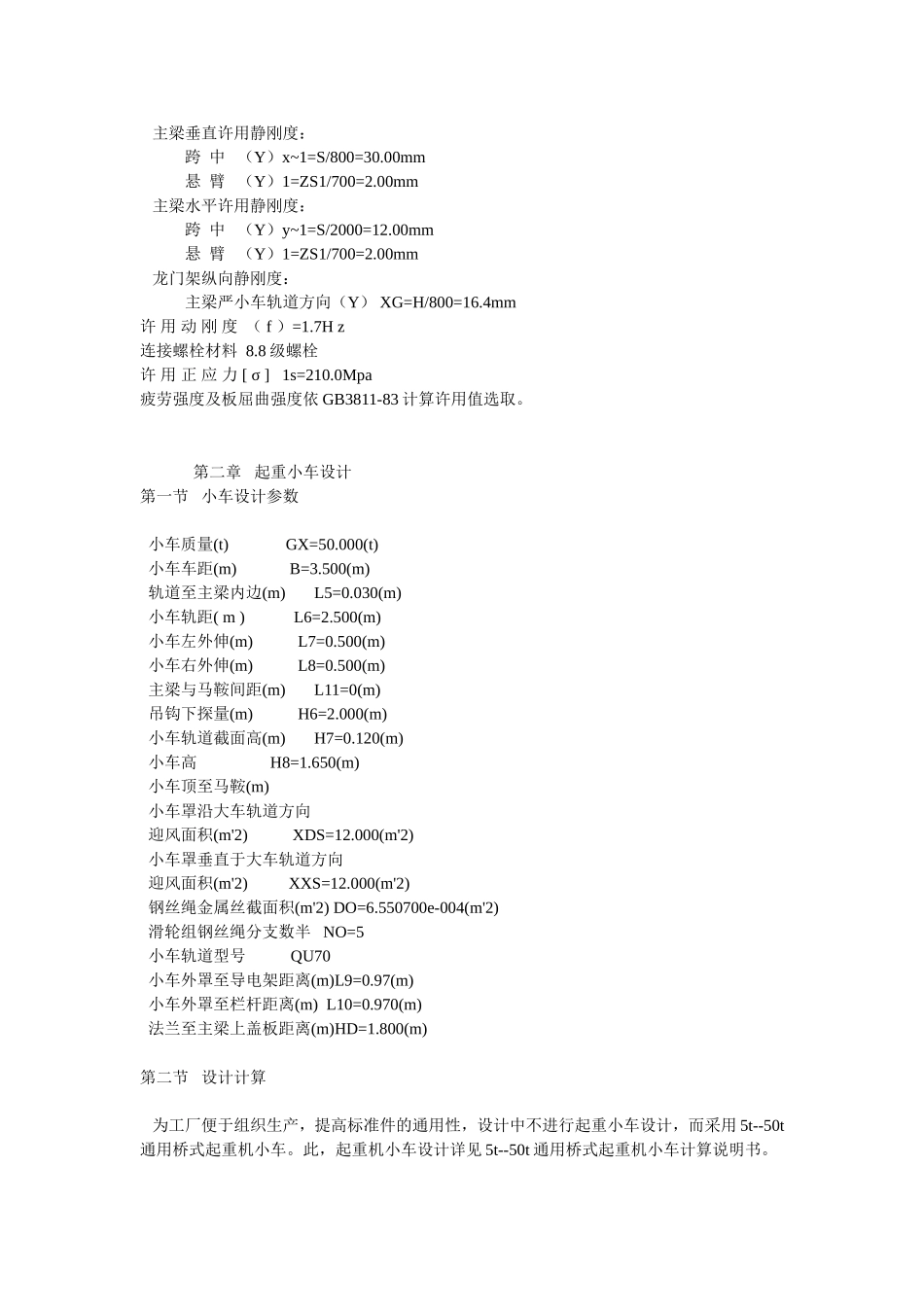

第一章设计出始参数第一节基本参数：起重量PQ=150.000(t)跨度S=20.000(m)左有效悬臂长ZS1=0.000(m)左悬臂总长ZS2=1.500(m)右有效悬臂长YS1=1.500（m)右悬臂总长YS2=0.770(m)起升高度H0=20.000(m)结构工作级别ABJ=5级主起升工作级别ABZ=0级副起升工作级别ABF=5级小车运行工作级别ABX=5级大车运行工作级别ABD=5级主起升速度VZQ=3.4000(m/min)副起升速度VFQ=3.4000(m/min)小车运行速度VXY=2.4000(m/min)大车运行速度VDY=2.4000(m/min)第二节选用设计参数起升动力系数02=1.20运动冲击系数04=1.10钢材比重R=7.85t/m'3钢材弹性模量E=2.1*10'5MPa钢丝绳弹性模量Eg=0.85*10'5MPa第三节相关设计参数大车车轮数（个）AH=8大车驱动车轮数（个）QN=4大车车轮直径RM=0.7000(mm)大车轮距L2=11.000(m)连接螺栓直径MD=0.0360(m)工作最大风压q1=0/*250*/(N/m'2)非工作风压q2=0/*600*/(N/m'2)第四节设计许用值钢结构材料Q235----B许用正应力[σ]I=156Mpa[σ]II=175Mpa许用剪应力[ז]=124Mpa龙门架许用刚度：主梁垂直许用静刚度：跨中（Y）x~1=S/800=30.00mm悬臂（Y）1=ZS1/700=2.00mm主梁水平许用静刚度：跨中（Y）y~1=S/2000=12.00mm悬臂（Y）1=ZS1/700=2.00mm龙门架纵向静刚度：主梁严小车轨道方向（Y）XG=H/800=16.4mm许用动刚度（f）=1.7Hz连接螺栓材料8.8级螺栓许用正应力[σ]1s=210.0Mpa疲劳强度及板屈曲强度依GB3811-83计算许用值选取。第二章起重小车设计第一节小车设计参数小车质量(t)GX=50.000(t)小车车距(m)B=3.500(m)轨道至主梁内边(m)L5=0.030(m)小车轨距(m)L6=2.500(m)小车左外伸(m)L7=0.500(m)小车右外伸(m)L8=0.500(m)主梁与马鞍间距(m)L11=0(m)吊钩下探量(m)H6=2.000(m)小车轨道截面高(m)H7=0.120(m)小车高H8=1.650(m)小车顶至马鞍(m)小车罩沿大车轨道方向迎风面积(m'2)XDS=12.000(m'2)小车罩垂直于大车轨道方向迎风面积(m'2)XXS=12.000(m'2)钢丝绳金属丝截面积(m'2)DO=6.550700e-004(m'2)滑轮组钢丝绳分支数半NO=5小车轨道型号QU70小车外罩至导电架距离(m)L9=0.97(m)小车外罩至栏杆距离(m)L10=0.970(m)法兰至主梁上盖板距离(m)HD=1.800(m)第二节设计计算为工厂便于组织生产，提高标准件的通用性，设计中不进行起重小车设计，而采用5t--50t通用桥式起重机小车。此，起重机小车设计详见5t--50t通用桥式起重机小车计算说明书。第三章门机结构部分设计计算第一节结构型式、尺寸及计算截面—、门机正面型式及尺寸门机正面型式参见图3-1a，正面尺寸见表3-1表3-1SZS1ZS2YS1YS2HHO20.0001.5701.5001.5701.50021.11220.000二、门机支撑架型式及尺寸表3-2单位：mH1H2H3H16H17H18WA1WA2WA3WA4WA5WA6L1L2WB2WB30.3701.00018.2001.83018.5820.5003.5001.03619.0820.042120000.94012.41211.0003.75019.449三、各截面尺寸及几何特性门机结构设计中，危险截面为1-12-23-34-45-56-67-78-8（详见图3-1图3-2），各截面形状及尺寸详见图3-3，表3-3说明：X(1)X(2)X(3)X(4)X(5)X(6)为变化量。X2，X6，X7，X8,X9，X10，X12，X13为常值变量。X3---主梁上、下盖板宽；X11---上下盖板宽度差X7---主梁上盖板厚；X8---主梁下盖板厚；X9---支承架各盖板厚；X12---主梁主腹板厚；X13---主梁付腹板厚度；X10---支承架腹板厚度；各箱形截面两腹板间距离均为盖板宽减60mm；表3—3单位：m参数名称1-12-2参数名称3-3参数名称4-4（1-1）参数名称4-4（1-1）X[1]X2X7X8X12X13X112.0001.5000.0240.0180.0120.0080,120SGSBtftg2.0000.8600.0060.006X[1]X2X7X8X12X132.0001.5000.0240.0180.0120.008X[1]X2X7X8X12X132.0001.5000.0240.0180.0120.008参数名称5-5钢参数名称5-5柔参数名称6-6参数名称7-78-8X[1]WX6X92.0001.4300.010X[3]WX6X9X[4]X[5]X90.7000.6000.010X[5]X[6]X90.6000.6000.010X100.008X10X100.008X100.008各截面面积用AAi，对X轴惯性矩为IXi，对Y轴惯性矩为IYi，其中，i代入1，2,3,4,5,6,7,8,。数字表示截面。如：写成IXiA、IXiB时，A表示刚性件，B表示柔性件。各值详见表3-4截面AAi(m'2)IXi(m'4),In(m'4)IYi(m'4)1-1,2-21.0588e-0017.9259e-0023.3829e-0023-33.4320e-0022.8039e-0026.2832e-0034-4刚6.2581-0...
