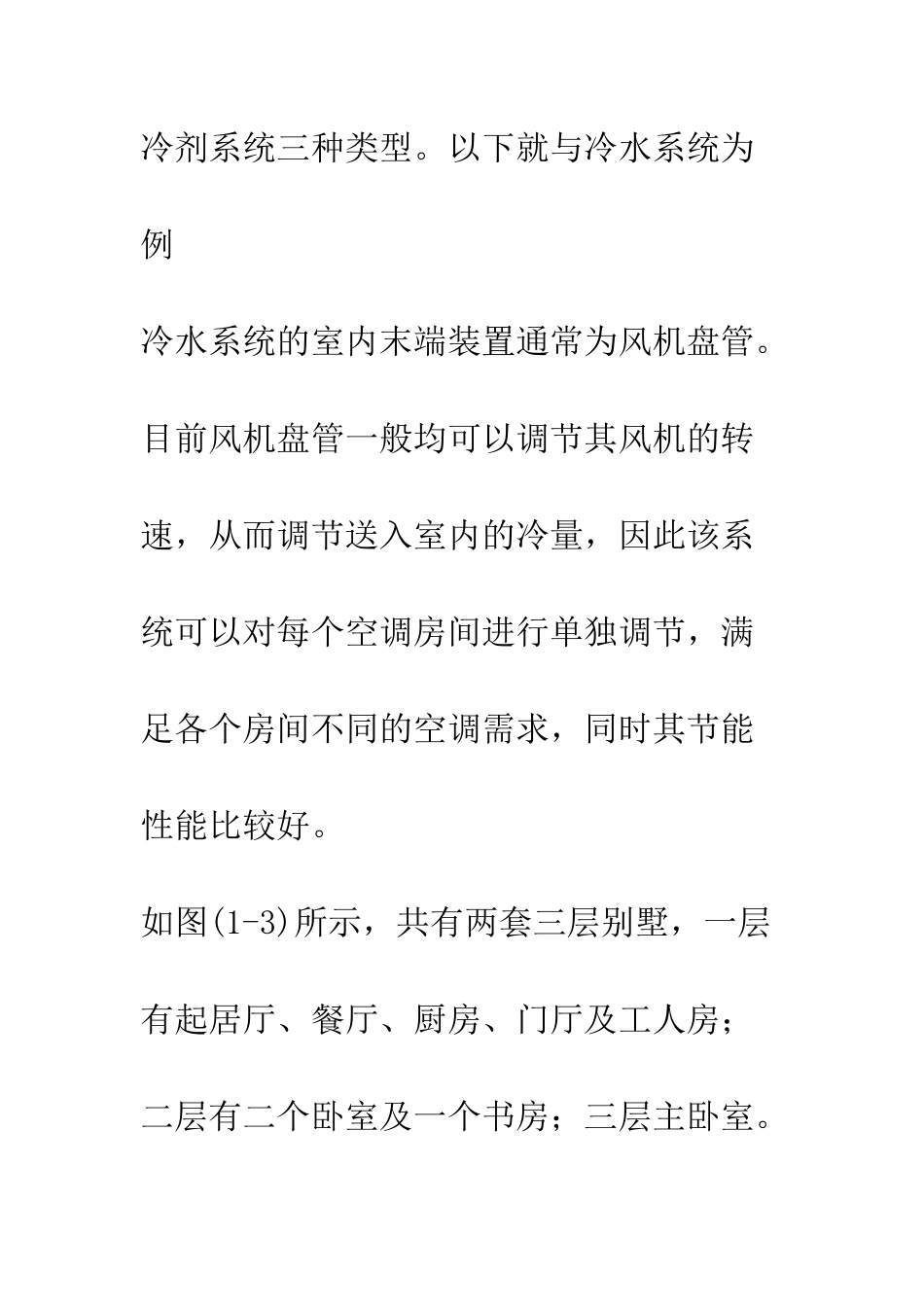

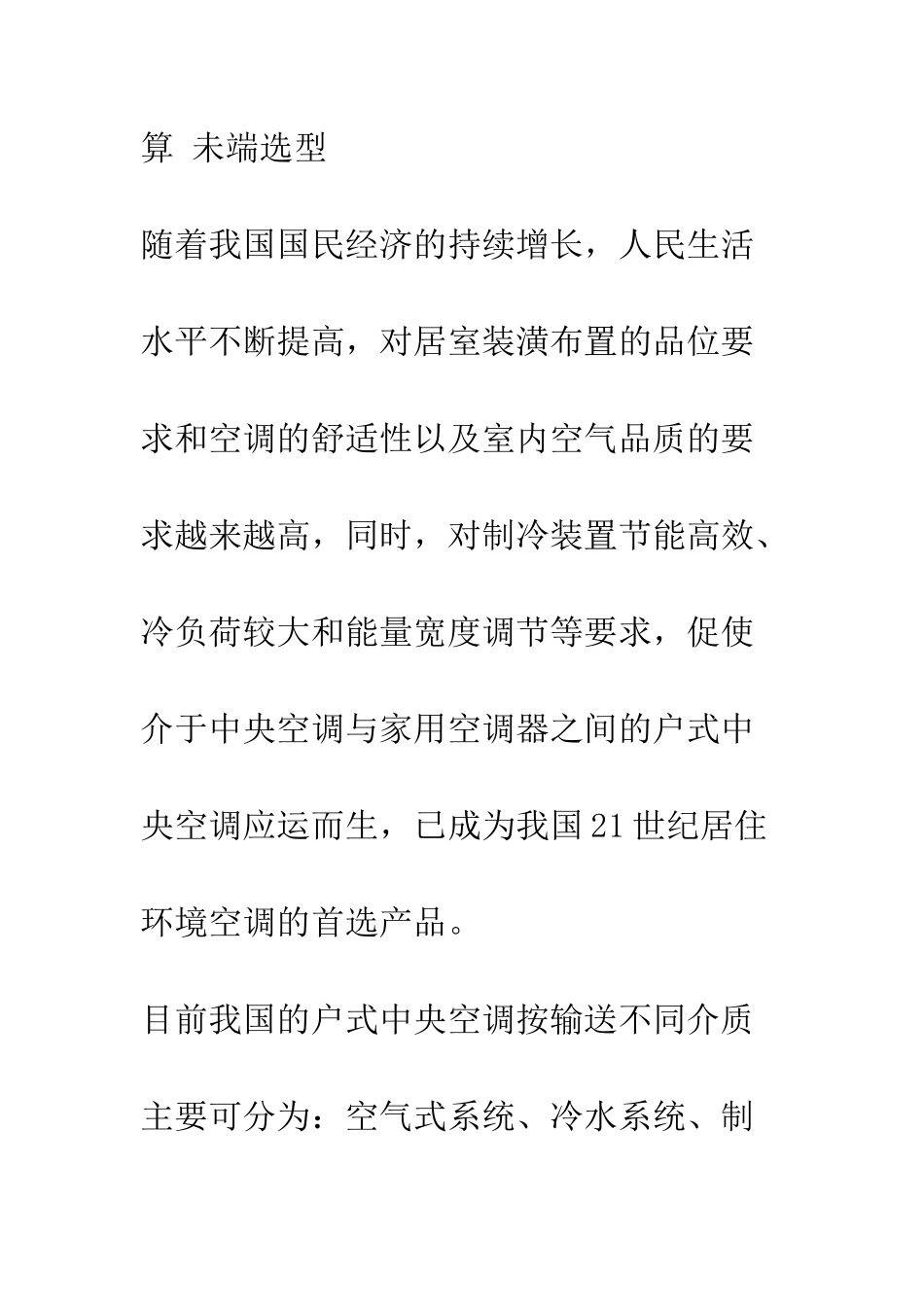

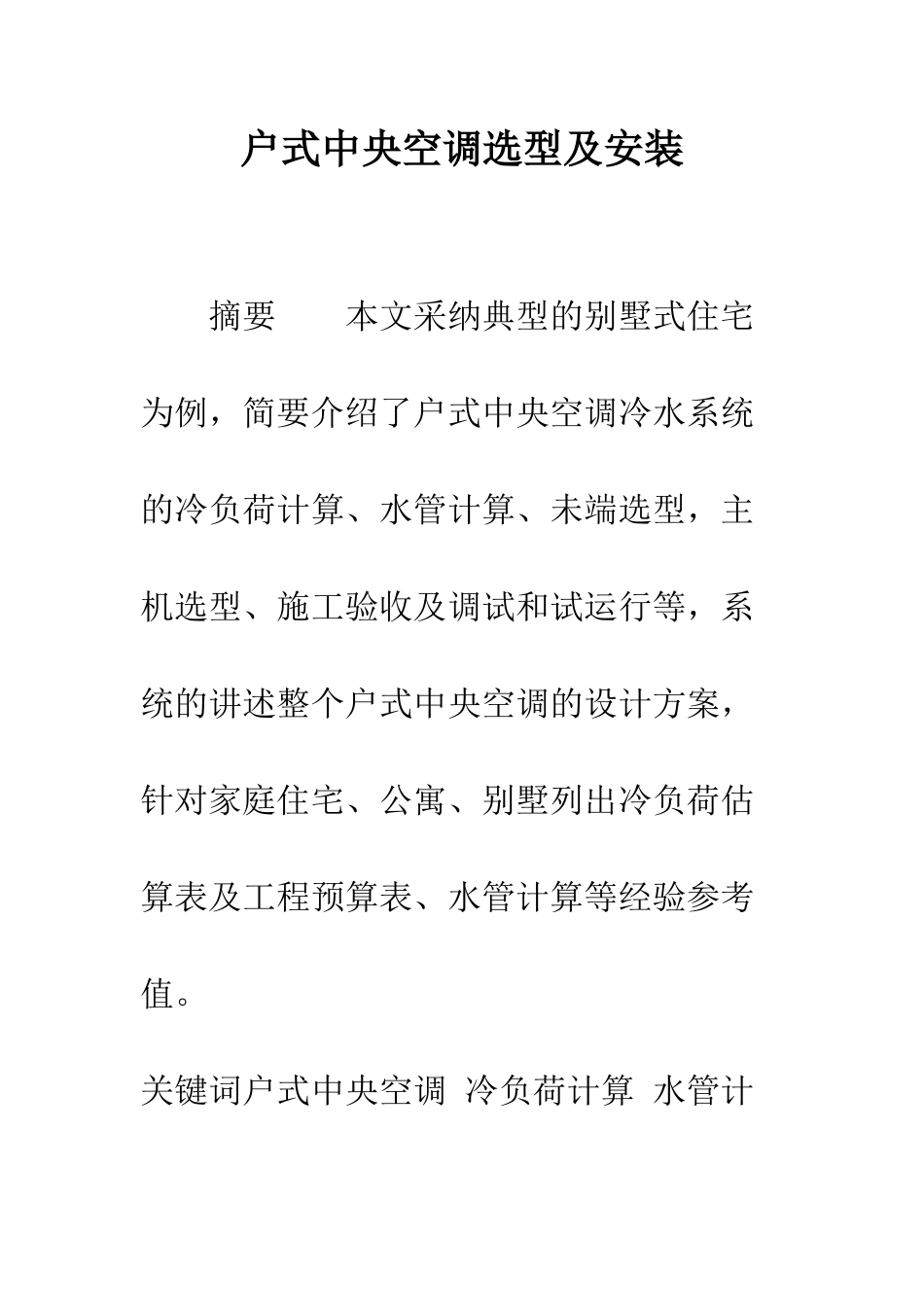

户式中央空调选型及安装 摘要 本文采纳典型的别墅式住宅为例，简要介绍了户式中央空调冷水系统的冷负荷计算、水管计算、未端选型，主机选型、施工验收及调试和试运行等，系统的讲述整个户式中央空调的设计方案，针对家庭住宅、公寓、别墅列出冷负荷估算表及工程预算表、水管计算等经验参考值。关键词户式中央空调 冷负荷计算 水管计算 未端选型随着我国国民经济的持续增长，人民生活水平不断提高，对居室装潢布置的品位要求和空调的舒适性以及室内空气品质的要求越来越高，同时，对制冷装置节能高效、冷负荷较大和能量宽度调节等要求，促使介于中央空调与家用空调器之间的户式中央空调应运而生，已成为我国 21 世纪居住环境空调的首选产品。目前我国的户式中央空调按输送不同介质主要可分为：空气式系统、冷水系统、制冷剂系统三种类型。以下就与冷水系统为例冷水系统的室内末端装置通常为风机盘管。目前风机盘管一般均可以调节其风机的转速，从而调节送入室内的冷量，因此该系统可以对每个空调房间进行单独调节，满足各个房间不同的空调需求，同时其节能性能比较好。如图(1-3)所示，共有两套三层别墅，一层有起居厅、餐厅、厨房、门厅及工人房；二层有二个卧室及一个书房；三层主卧室。1. 冷负荷的计算空调冷负荷包括：围护结构传入室内热量、人体散热、灯光照明发热、电热设备散热、新风带入热量以及其他因素引起的冷负荷增加。各部分的冷负荷可通过有关公式计算出来，但是在实际中，有时没有详细的计算资料，冷负荷的获得也可根据常见场所单位面积冷负荷指标估算得到。计算公式 Q 总= Q 人体热+ Q 传入热+ Q 灯光热+ Q 设备热+ Q 新风热+ Q 其他冷负荷指标估算表使用场所室内设计温度冷负荷指标客房/卧室 250C90—145W/m2书房 250C80—145W/m2中餐厅 250C350—465W/m2西餐厅、酒吧 250C230—350W/m2音乐厅、舞厅、娱乐厅 250C260—380W/m2门厅 250C130—280W/m2走廊 250C70W/m2起居厅、大厅 250C210-320W/m22. 未端选型表：名 称面积(m2)冷负荷(w)总冷量(w)对应设备数量(台)备注餐厅/门厅 2232070401 起居室 282406720 1 工人房 4 不装空调厨房 9 只做排风卧室 A145 1 卧室 B181452610 1 书房101451450 1 主卧室 261453770 1 3. 水管选型：冷冻水管的设计。根据冷冻水流量Ｇ、水流速 v 可计算出水管的管径。计算公式：水管内直径Ｄ＝21/2v:冷冻水流速，推举流速/s冷凝水管大小可根据冷...
