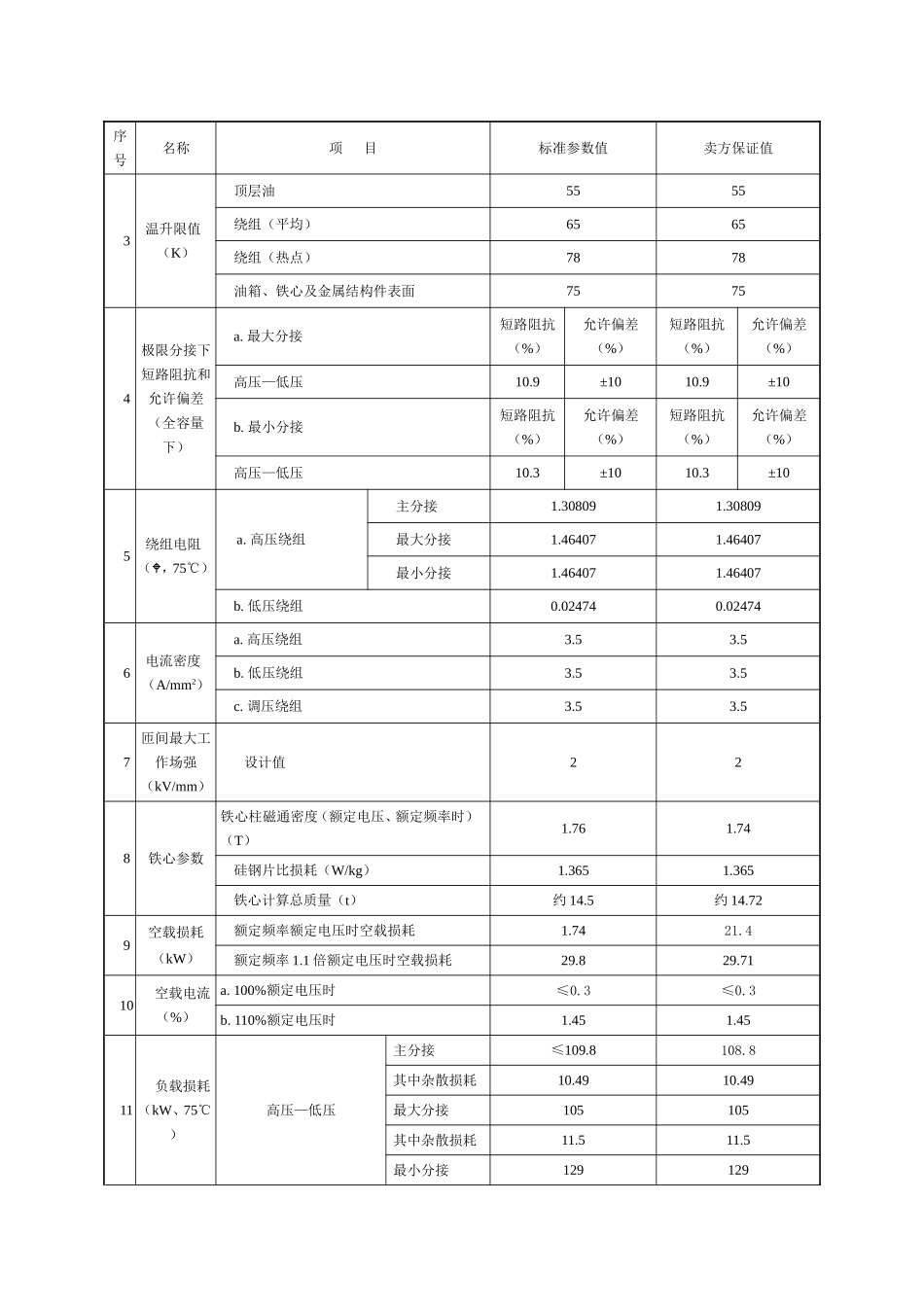

110kV变压器技术协议需方：供方：一．产品符合下列标准及相关标准的要求：1.GB1094.1-1996电力变压器第一部分总则2.GB1094.2-1996电力变压器第二部分温升3.GB1094.3-1985电力变压器第三部分绝缘水平和绝缘试验4.GB1094.5-1985电力变压器第五部分承受短路的能力5.GB/T13499-92电力变压器导则6.GB/T15164-1994油浸式电力变压器负载导则7.GB/T6451-1995三相油浸式电力变压器技术参数和要求二.标准技术参数表表1技术参数和性能要求响应表序号名称项目标准参数值卖方保证值1*额定值变压器型式或型号SZ11-25000/110SZ11-25000/110a.额定电压（kV）高压绕组110110低压绕组10.510.5b.额定频率（Hz）5050c.额定容量（MVA）高压绕组2525低压绕组2525d.相数33e.调压方式有载有载f.调压位置高压中性点高压中性点g.调压范围±8×1.25%±8×1.25%h.中性点接地方式直接接地或不直接接地直接接地i.主分接的短路阻抗和允许偏差（全容量下）短路阻抗（%）允许偏差（%）短路阻抗（%）允许偏差（%）高压—低压10.5±510.5±5j.冷却方式ONANONANk.联结组标号YNd11YNd112*绝缘水平a.雷电全波冲击电压（kV，峰值）高压线端480480低压线端7575中性点端子325325b.雷电截波冲击电压（kV，峰值）高压线端530530低压线端8585c.短时工频耐受电压（kV，方均根值）高压线端200200低压线端3535中性点端子140140序号名称项目标准参数值卖方保证值3温升限值（K）顶层油5555绕组（平均）6565绕组（热点）7878油箱、铁心及金属结构件表面75754极限分接下短路阻抗和允许偏差（全容量下）a.最大分接短路阻抗（%）允许偏差（%）短路阻抗（%）允许偏差（%）高压—低压10.9±1010.9±10b.最小分接短路阻抗（%）允许偏差（%）短路阻抗（%）允许偏差（%）高压—低压10.3±1010.3±105绕组电阻（，75℃）a.高压绕组主分接1.308091.30809最大分接1.464071.46407最小分接1.464071.46407b.低压绕组0.024740.024746电流密度（A/mm2）a.高压绕组3.53.5b.低压绕组3.53.5c.调压绕组3.53.57匝间最大工作场强（kV/mm）设计值228铁心参数铁心柱磁通密度（额定电压、额定频率时）（T）1.761.74硅钢片比损耗（W/kg）1.3651.365铁心计算总质量（t）约14.5约14.729空载损耗（kW）额定频率额定电压时空载损耗1.7421.4额定频率1.1倍额定电压时空载损耗29.829.7110空载电流（%）a.100%额定电压时≤0.3≤0.3b.110%额定电压时1.451.4511负载损耗（kW、75℃）高压—低压主分接≤109.8108.8其中杂散损耗10.4910.49最大分接105105其中杂散损耗11.511.5最小分接129129序号名称项目标准参数值卖方保证值其中杂散损耗101012噪声水平dB（A）空载状态下≤6564100%负荷状态下≤656413可承受的2s出口对称短路电流值（kA）（忽略系统阻抗）高压绕组1.131.13低压绕组13.0913.09短路2s后绕组平均温度计算值（℃）＜250＜25014在1.5×Um/kV下局部放电水平（pC）高压绕组≤300100低压绕组10010015绕组连同套管的tan（%）高压绕组≤0.5≤0.5低压绕组≤0.5≤0.516质量和尺寸（如有限值招标人需填写）a.安装尺寸（长×宽×高）（m）约6.68×5.35×4.61约6.68×5.35×4.61b.运输尺寸（长×宽×高）（m）约5.92×1.97×2.64约5.92×1.97×2.64c.重心高度（m）约1.14约1.14d.安装质量（t）约22.04约22.04约22.04约4.99约4.99约4.99油质量（t）（不含备用）约13.67约13.67约51.89投标人提供约51.89e.运输质量（t）约38.49约38.49f.变压器运输时允许的最大倾斜度15°15°17片式散热器型号PCEPCE组数足量足量每组质量（t）0.6360.63618套管型号规格BRDLW-126BRDLW-126BRDLW-126BDFW-24BDFW-24BDFW-24BRDLW-72.5BRDLW-72.5BRDLW-72.5额定电流（A）a.高压套管≥1.2倍相应绕组线端额定电流≥1.2倍相应绕组线端额定电流b.低压套管≥1.2倍相应绕组线端额定电流≥1.2倍相应绕组线端额定电流序号名称项目标准参数值卖方保证值c.中性点套管≥相应绕组额定电流≥相应绕组额定电流绝缘水平（LI/AC）（kV）*a.高压套管550/230550/230*b.低压套管125/58125/58c.中性点套管325/147325/14766kV及以上套管在1.5×Um/kV下局部放电水平（pC）a.高压套管≤10≤10b.中性点套管≤10≤10电容式...
