扬子巴斯夫苯乙烯合资工厂的循环冷却水处理设计

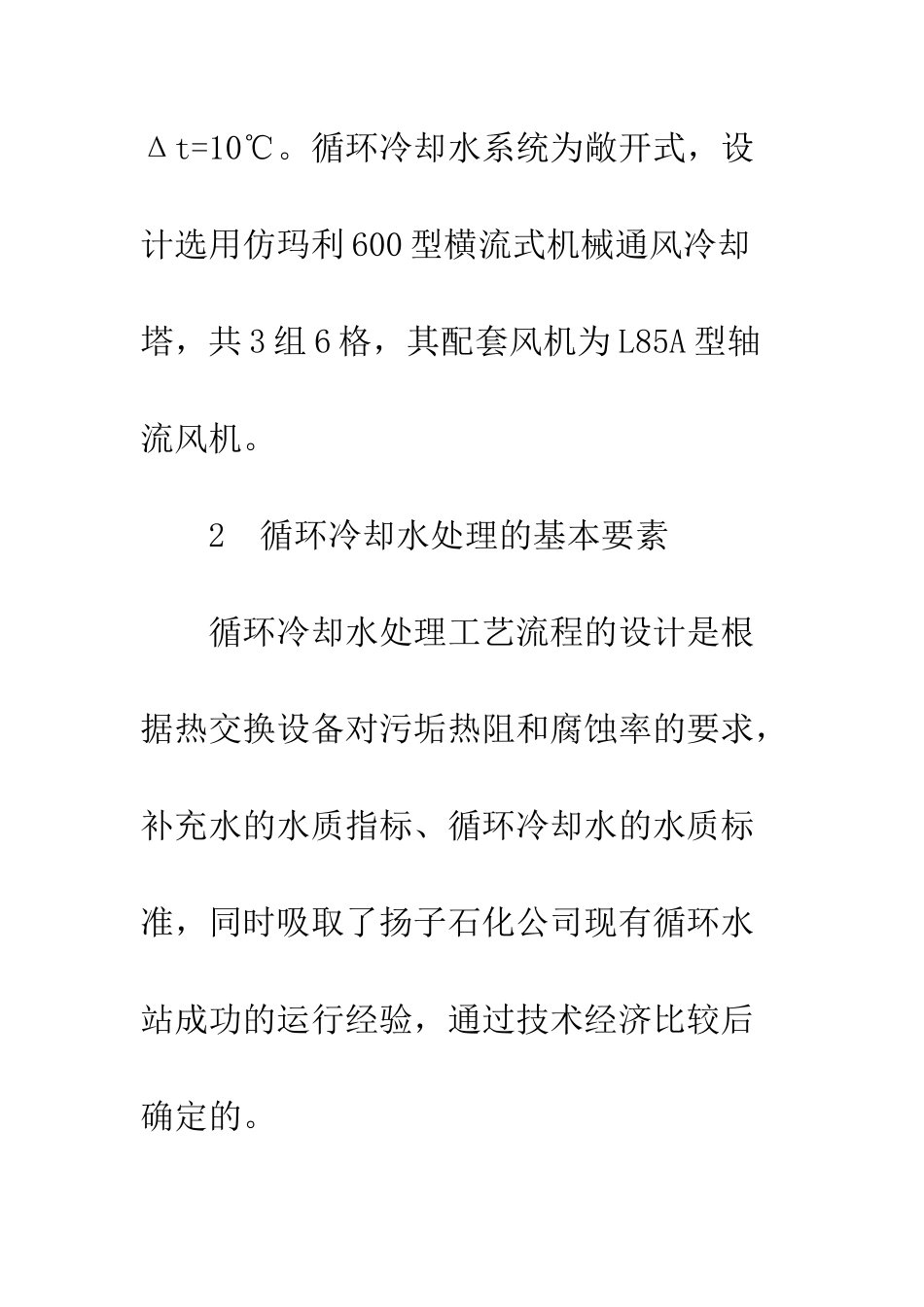

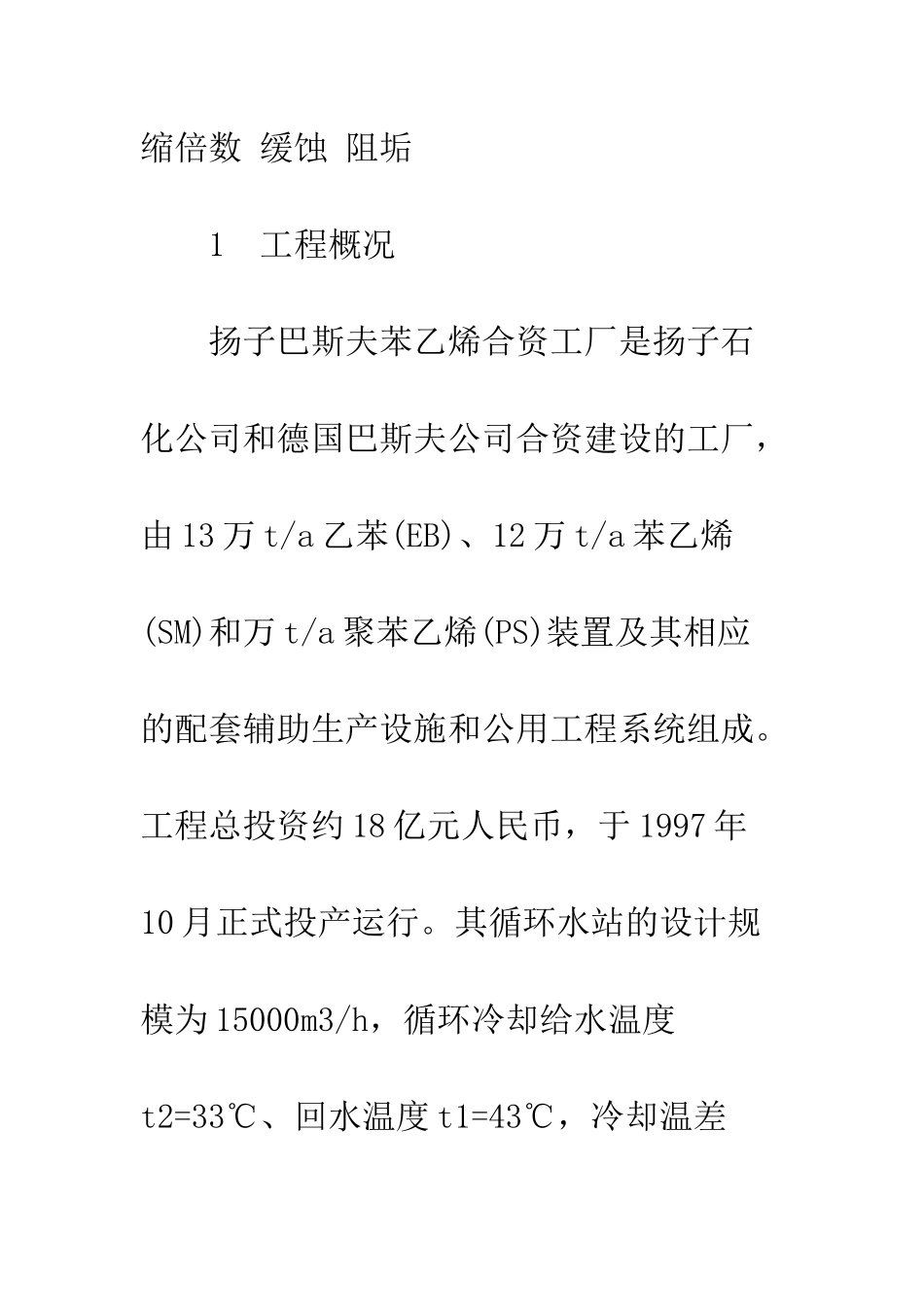

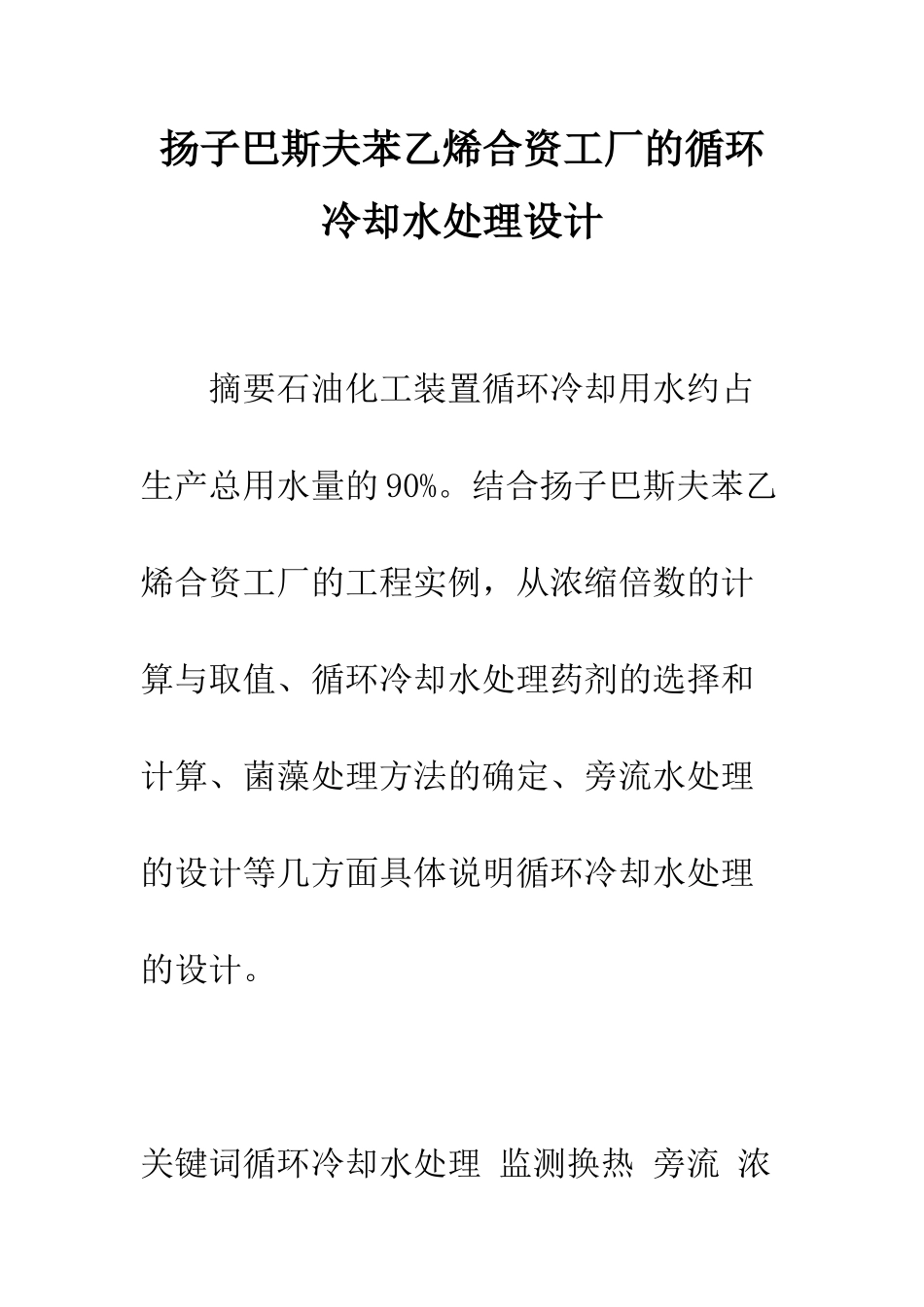

扬子巴斯夫苯乙烯合资工厂的循环冷却水处理设计 摘要石油化工装置循环冷却用水约占生产总用水量的 90%。结合扬子巴斯夫苯乙烯合资工厂的工程实例，从浓缩倍数的计算与取值、循环冷却水处理药剂的选择和计算、菌藻处理方法的确定、旁流水处理的设计等几方面具体说明循环冷却水处理的设计。关键词循环冷却水处理 监测换热 旁流 浓缩倍数 缓蚀 阻垢 1 工程概况 扬子巴斯夫苯乙烯合资工厂是扬子石化公司和德国巴斯夫公司合资建设的工厂，由 13 万 t/a 乙苯(EB)、12 万 t/a 苯乙烯(SM)和万 t/a 聚苯乙烯(PS)装置及其相应的配套辅助生产设施和公用工程系统组成。工程总投资约 18 亿元人民币，于 1997 年10 月正式投产运行。其循环水站的设计规模为 15000m3/h，循环冷却给水温度t2=33℃、回水温度 t1=43℃，冷却温差Δt=10℃。循环冷却水系统为敞开式，设计选用仿玛利 600 型横流式机械通风冷却塔，共 3 组 6 格，其配套风机为 L85A 型轴流风机。 2 循环冷却水处理的基本要素 循环冷却水处理工艺流程的设计是根据热交换设备对污垢热阻和腐蚀率的要求，补充水的水质指标、循环冷却水的水质标准，同时吸取了扬子石化公司现有循环水站成功的运行经验，通过技术经济比较后确定的。 热交换设备对污垢热阻和腐蚀率的要求 扬子巴斯夫苯乙烯合资工厂的热交换设备对污垢热阻和腐蚀率的要求 污垢热阻：×10-4～×/W；腐蚀率：/a。 补充水的水质指标 扬子巴斯夫苯乙烯合资工厂循环冷却水系统的补充水为扬子石化公司的工业用水，其水质指标 温度＜34℃；pH 值 8～；浊度≤2mg/L；甲基橙碱度(以 CaCO3 计)：86mg/L；总固体：146mg/L；溶解固体：132mg/L；总硬度(以 CaCO3 计)：100mg/L；重碳酸盐硬度(以 CaCO3 计)：/L；游离 CO2：/L；HCO-3：/L；Cl-：/L；SO2-4：/L；F-：/L；SiO2：/L；PO3-4：/L；CO2-3：无；K+：/L；Na+：/L；NO-3：/L；Ca2+：/L；Mg2+：/L；总 Fe： mg/L；Cu2+：/L；溶解氧：/L；CODMn：/L；油：/L。 循环冷却水的水质标准 扬子巴斯夫苯乙烯合资工厂循环冷却水的水质标准执行《工业循环冷却水处理设计法律规范》(GB50050-95)，具体 悬浮物≤10mg/L；pH 值：～；甲基橙碱度≤500mg/L；Ca2+：30～200mg/L；Fe2+/L；Cl-≤300mg/L；SO2-4 与 Cl-之和≤1 500mg/L；硅酸(以 Mg2+×SiO2 计)＜15 000mg/L；游离氯：～/L；石油类＜5mg/L。 循环冷却水处理的内容 循环冷却水系统由 6 个...
