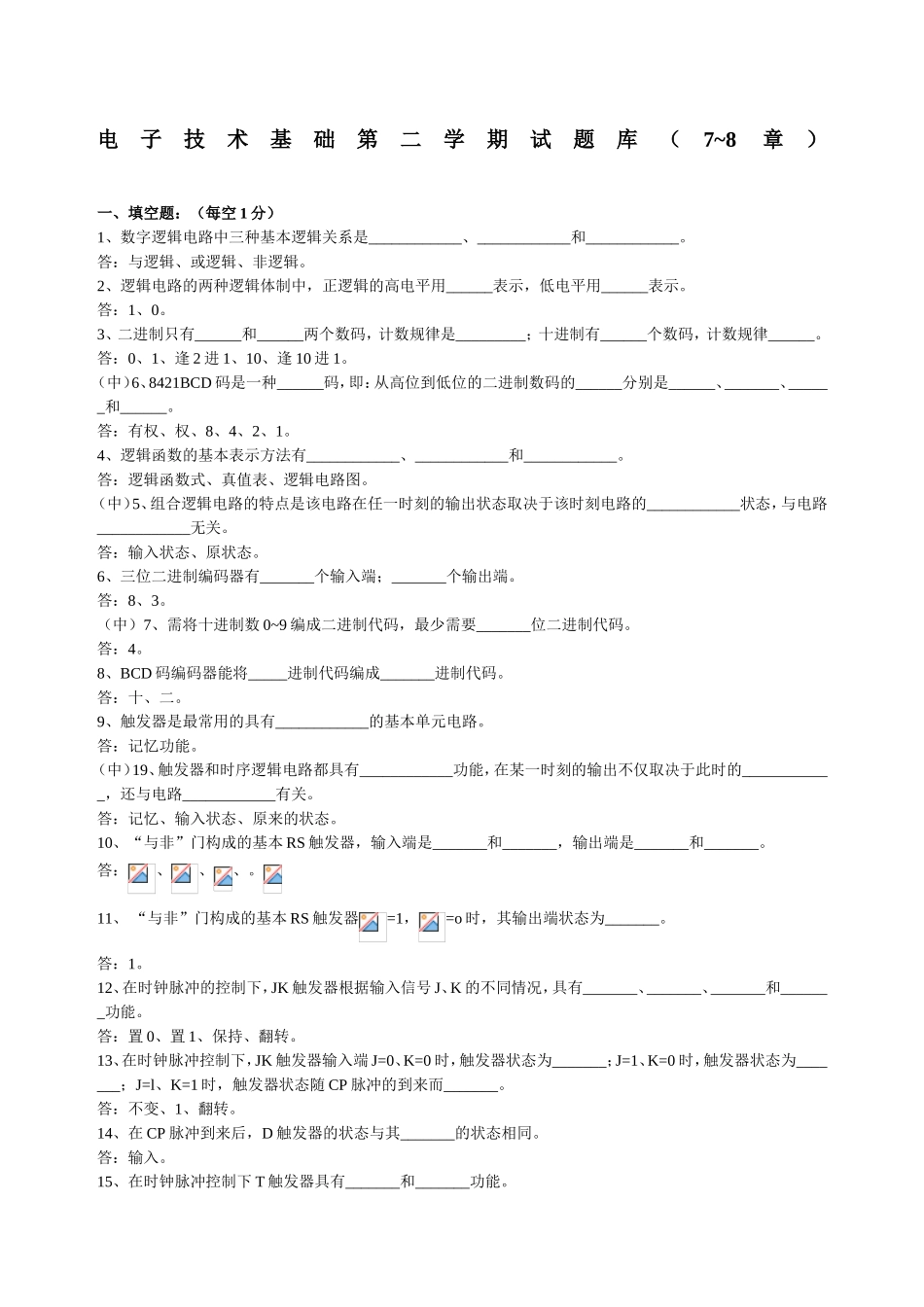

电子技术基础第二学期试题库（7~8章）一、填空题：（每空1分）1、数字逻辑电路中三种基本逻辑关系是____________、____________和____________。答：与逻辑、或逻辑、非逻辑。2、逻辑电路的两种逻辑体制中，正逻辑的高电平用______表示，低电平用______表示。答：1、0。3、二进制只有______和______两个数码，计数规律是_________；十进制有______个数码，计数规律______。答：0、1、逢2进1、10、逢10进1。（中）6、8421BCD码是一种______码，即：从高位到低位的二进制数码的______分别是______、_______、______和______。答：有权、权、8、4、2、1。4、逻辑函数的基本表示方法有____________、____________和____________。答：逻辑函数式、真值表、逻辑电路图。（中）5、组合逻辑电路的特点是该电路在任一时刻的输出状态取决于该时刻电路的____________状态，与电路____________无关。答：输入状态、原状态。6、三位二进制编码器有_______个输入端；_______个输出端。答：8、3。（中）7、需将十进制数0~9编成二进制代码，最少需要_______位二进制代码。答：4。8、BCD码编码器能将_____进制代码编成_______进制代码。答：十、二。9、触发器是最常用的具有____________的基本单元电路。答：记忆功能。（中）19、触发器和时序逻辑电路都具有____________功能，在某一时刻的输出不仅取决于此时的____________，还与电路____________有关。答：记忆、输入状态、原来的状态。10、“与非”门构成的基本RS触发器，输入端是_______和_______，输出端是_______和_______。答：、、、。11、“与非”门构成的基本RS触发器=1，=o时，其输出端状态为_______。答：1。12、在时钟脉冲的控制下，JK触发器根据输入信号J、K的不同情况，具有_______、_______、_______和_______功能。答：置0、置1、保持、翻转。13、在时钟脉冲控制下，JK触发器输入端J=0、K=0时，触发器状态为_______；J=1、K=0时，触发器状态为_______；J=l、K=1时，触发器状态随CP脉冲的到来而_______。答：不变、1、翻转。14、在CP脉冲到来后，D触发器的状态与其_______的状态相同。答：输入。15、在时钟脉冲控制下T触发器具有_______和_______功能。答：保持、翻转。（中）27、T触发器受T端输入信号控制，T=_______时，不计数；T=_______时计数，因此，它是一种可控制的计数器。答：0、1。16、寄存器是一种用来暂时存放_______的逻辑部件，具有_____________，和_____________、_____________的功能。答：数据、接收数据、存放数据、输出数据。17、寄存器中，一个触发器可以存放_______位二进制代码，要存放n位二进制代码，就要有_______个触发器。答：1、n。18、按逻辑功能的不同，寄存器可分为_____________和_____________。答：数码寄存器、移位寄存器。19、计数器可以用来_______输入脉冲的个数，还可以用来_______，_______或者进行数字运算等。答：统计、定时、分频。20、计数器按计数的进制不同，可分为_______，_______和_______计数器。答：二进制、十进制、N进制。21、将模拟信号转换成数字信号的电路称为_______转换器，简记为_______。答：模/数、ADC。22、将数字信号转换成模拟信号的电路称为__________转换器，简记为_______。答：数/模、DAC。23、模、数转换器通常要经过_______、_______、_______和_______四个步骤来完成。答：采样、保持、量化、编码。二、判断题：（每题1分）（）1、逻辑电路中，一律用“1”表示高电平，用“0”表示低电平。（）2、“与”门的逻辑功能是“有1出1，全0出0”。（）3、“异或”门的功能是“相同出0，不同出1”。（）4、常用的门电路中，判断两个输入信号是否相同的门电路是“与非”门。（）5、由分立元件组成的三极管“非”门电路，实际上是一个三极管反相器。（）6、用四位二进制代码表示1位十进制数形成二进制代码称为BCD码。（）7、逻辑代数又称布尔代数。（）8、逻辑变量只有0和1两种数值，表示事物的两种对立状态。（）9、逻辑函数常用的化简方法有代数法和卡诺图法。（）10、任何一个逻辑函数的表达式一定是唯一的。答：1、×2、×3、√4、×5、√6、√7、√8、√9、√1...
