探析板式蒸发式空冷器在甲乙酮装置的应用

探析板式蒸发式空冷器在甲乙酮装置的应用_第1页
1/12

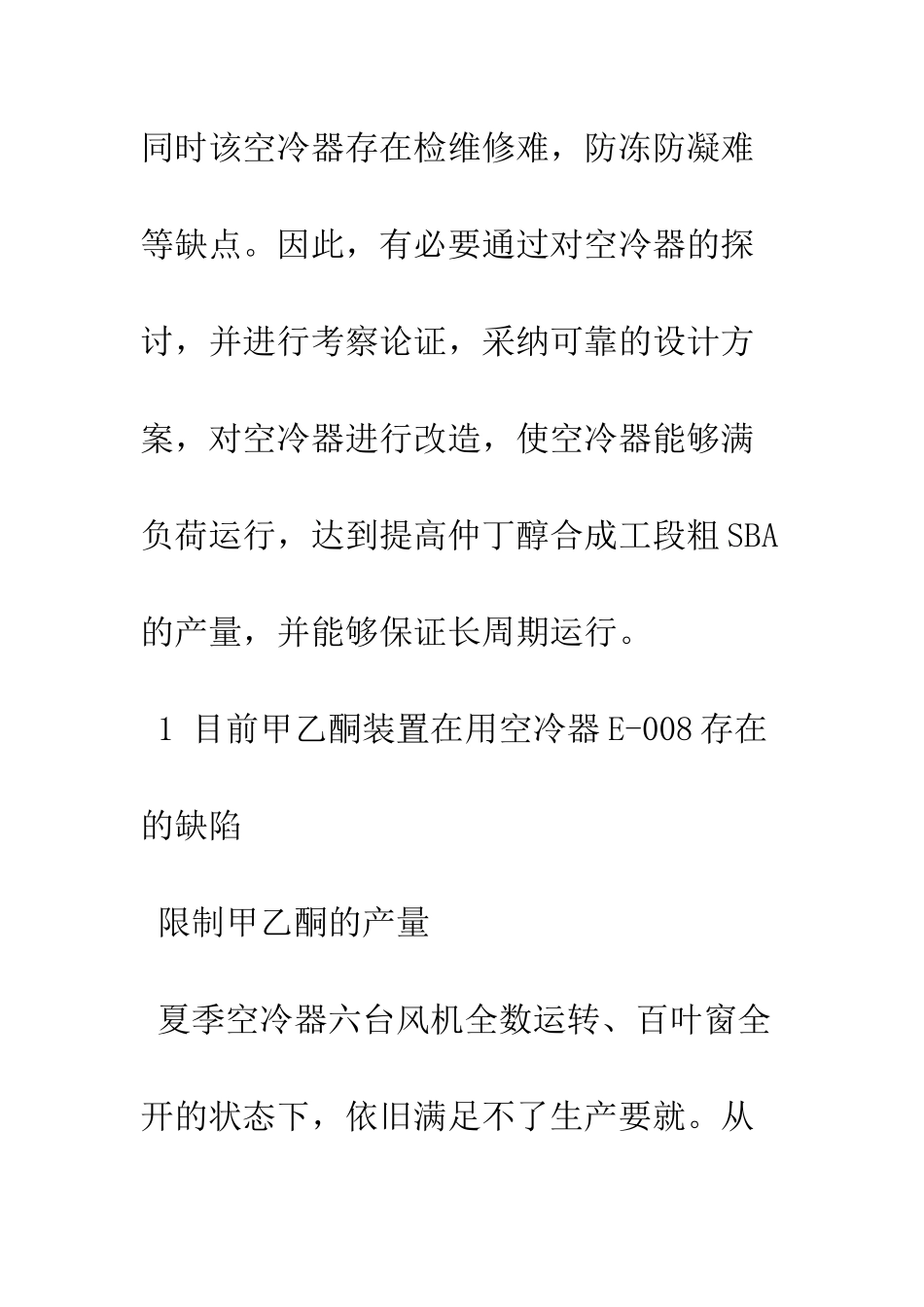

探析板式蒸发式空冷器在甲乙酮装置的应用_第2页
2/12

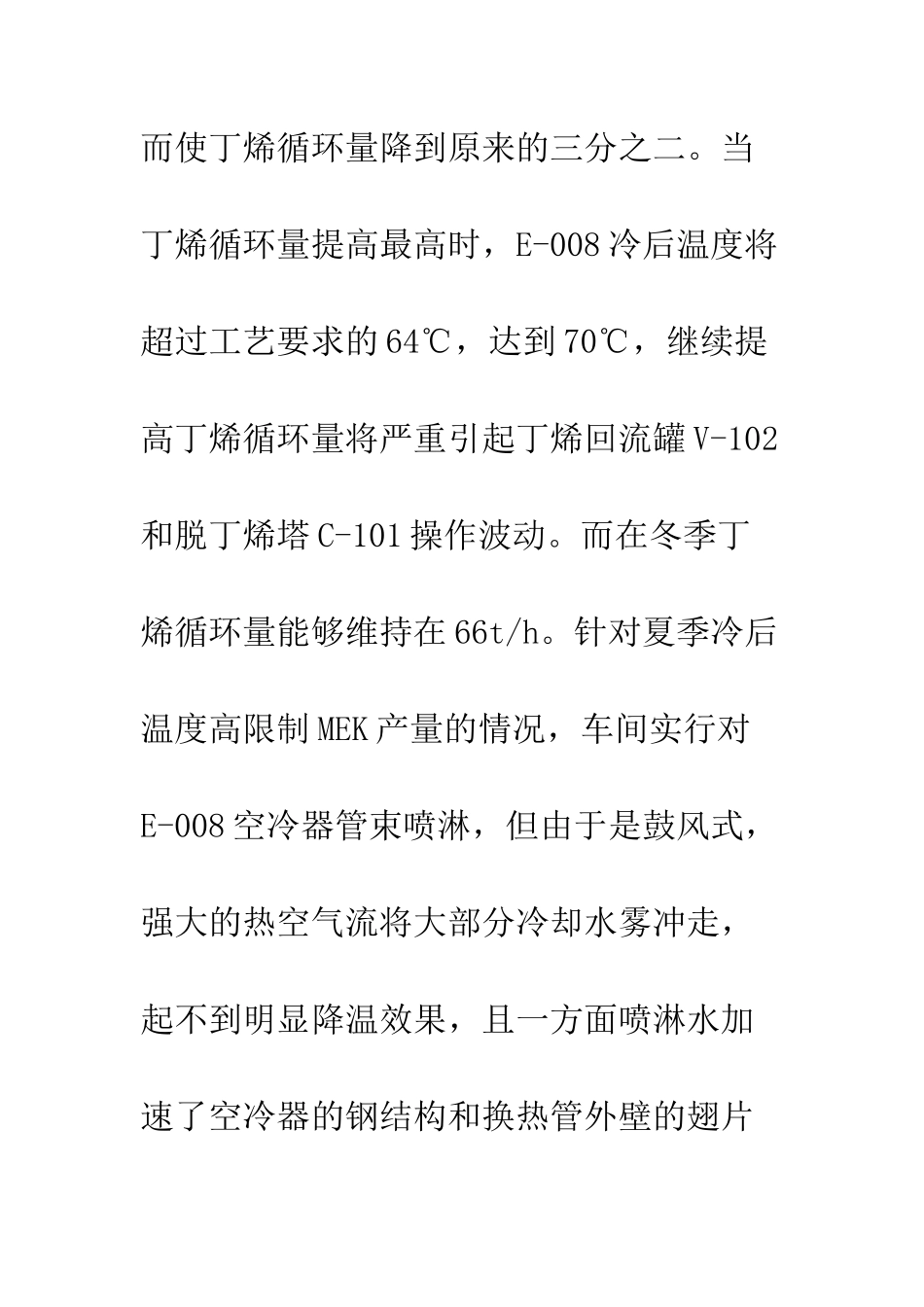

探析板式蒸发式空冷器在甲乙酮装置的应用_第3页
3/12
探析板式蒸发式空冷器在甲乙酮装置的应用 摘要:通过对板式蒸发式空冷器工作原理、结构特点、传热性能以及经济技术等方面的探究,使其在甲乙酮装置和其它装置得以推广和应用。关键词:板式蒸发式空冷器;缺陷;经济性能;操作费用 目前,甲乙酮装置脱丁烯塔空冷器 E-008在每年夏季一直是仲丁醇合成工段粗 SBA产量的“瓶颈”,进而影响甲乙酮的产量。同时该空冷器存在检维修难,防冻防凝难等缺点。因此,有必要通过对空冷器的探讨,并进行考察论证,采纳可靠的设计方案,对空冷器进行改造,使空冷器能够满负荷运行,达到提高仲丁醇合成工段粗 SBA的产量,并能够保证长周期运行。 1 目前甲乙酮装置在用空冷器 E-008 存在的缺陷 限制甲乙酮的产量 夏季空冷器六台风机全数运转、百叶窗全开的状态下,依旧满足不了生产要就。从而使丁烯循环量降到原来的三分之二。当丁烯循环量提高最高时,E-008 冷后温度将超过工艺要求的 64℃,达到 70℃,继续提高丁烯循环量将严重引起丁烯回流罐 V-102和脱丁烯塔 C-101 操作波动。而在冬季丁烯循环量能够维持在 66t/h。针对夏季冷后温度高限制 MEK 产量的情况,车间实行对E-008 空冷器管束喷淋,但由于是鼓风式,强大的热空气流将大部分冷却水雾冲走,起不到明显降温效果,且一方面喷淋水加速了空冷器的钢结构和换热管外壁的翅片腐蚀和结垢,严重影响空冷器的长周期运行。 存在腐蚀泄漏问题 由于水中夹带氯离子和硫酸根离子,在管壁的某点形成的强酸溶液对换热管易造成小孔腐蚀并泄漏。 冬季易发生冻凝现象 E-008 共有 6 台单组空冷器组成,由于管束面积大,易发生偏流受环境温度影响大,且物料中含有水,在冬季如不能及时调整就很容易出现冻凝的安全隐患。 甲乙酮装置在用的空冷器 E-008 换热管外壁易结垢,降低管束的换热效果。影响空冷器的换热效果,同时清洗污垢增加了维护费用。 2 板式蒸发式空冷器的选用 板式蒸发式空冷器的优点 板式蒸发式空冷器突破传统空冷器的结构限制,首创将高效节能、结构紧凑、占地面积小的板式传热元件引入空冷器中,是一种将板式换热器与空冷式换热器优点结合在一起的新型冷凝冷却设备。具有传热效率高、流通面积大、管内阻力降低、结构紧凑、占地面积小、可大型化等优异的技术性能。采纳板式空冷器可解决许多新建或扩容改造置场地严重不足的问题,在当前全球水源、能源紧张的情况下,板式空冷器是现代炼油、化工、电力、核能及冶金等行业中空冷...
