接地电阻测试操作规程

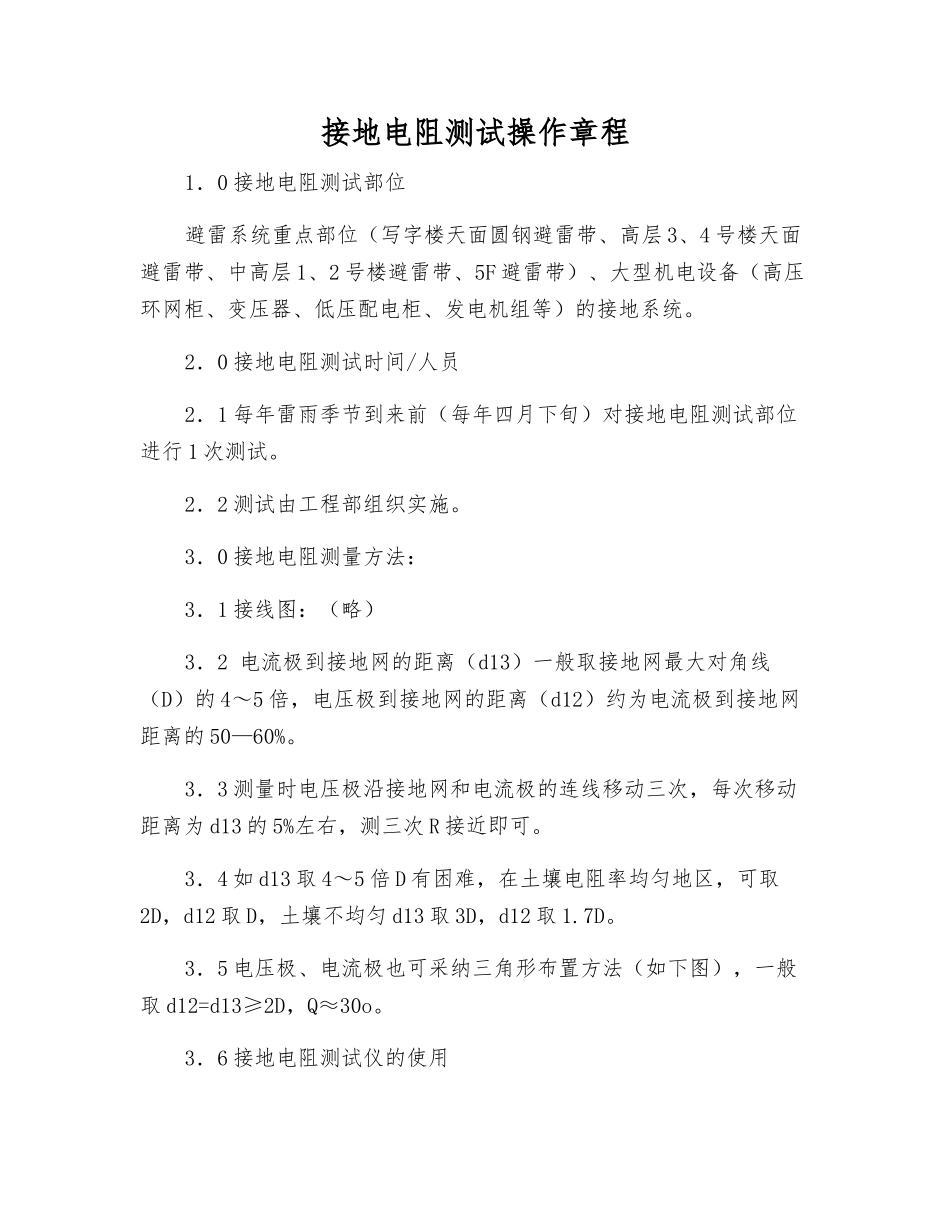

接地电阻测试操作规程_第1页
1/2
接地电阻测试操作规程_第2页
2/2
接地电阻测试操作章程1.0 接地电阻测试部位避雷系统重点部位(写字楼天面圆钢避雷带、高层 3、4 号楼天面避雷带、中高层 1、2 号楼避雷带、5F 避雷带)、大型机电设备(高压环网柜、变压器、低压配电柜、发电机组等)的接地系统。2.0 接地电阻测试时间/人员2.1 每年雷雨季节到来前(每年四月下旬)对接地电阻测试部位进行 1 次测试。2.2 测试由工程部组织实施。3.0 接地电阻测量方法:3.1 接线图:(略)3.2 电流极到接地网的距离(d13)一般取接地网最大对角线(D)的 4~5 倍,电压极到接地网的距离(d12)约为电流极到接地网距离的 50—60%。3.3 测量时电压极沿接地网和电流极的连线移动三次,每次移动距离为 d13 的 5%左右,测三次 R 接近即可。3.4 如 d13 取 4~5 倍 D 有困难,在土壤电阻率均匀地区,可取2D,d12 取 D,土壤不均匀 d13 取 3D,d12 取 1.7D。3.5 电压极、电流极也可采纳三角形布置方法(如下图),一般取 d12=d13≥2D,Q≈30o。3.6 接地电阻测试仪的使用3.6.1 将 2.5mm2 的电线裸露端固定在测试点的避雷带或接地带上,保持两者接触良好。3.6.2 将电线的另一端连接在接地电阻测试仪的接地极接线柱上(E 接线柱)。3.6.3 将两条接地棒(A、B)按 3.1 接线图打入土壤里约15cm。3.6.4 将一条测试线的一端固定在接地电阻测试仪的电流极接线柱上(C 接线柱),另一端用鳄鱼夹固定在接地棒上。3.6.5 将另一条测试线的一端固定在接地电阻测试仪的电压极接线柱上(P 接线柱),另一端用鳄鱼夹固定在接地棒上.3.6.6 一测试者以约 120 转/分的速度匀速摇动测试仪摇把,另一测试者缓慢调节电阻调节旋钮,直到微电流计的指示为零,此时的电阻值就是测试点的接地电阻值。3.6.7 将测试结果记入《接地电阻测试记录表》中。4.0 记录表格4.1《接地电阻测试记录表》
